ОВЕН УЗС1 — цифровой задатчик сигналов 4…20 мА и 0…10 В

ОВЕН УЗС1 — цифровой задатчик сигналов 4…20 мА и 0…10 ВОВЕН УЗС1 — цифровой задатчик сигналов 4…20 мА и 0…10 В
  • ОПИСАНИЕ
  • КОММЕНТАРИИ

Прибор ОВЕН УЗС1 предназначен для ручного или автоматического управления аналоговыми исполнительными механизмами. В автоматическом режиме УЗС1 транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.

Пример применения УЗС1

Функциональные возможности

  • Переключение «автомат/ручной» без скачков (безударный переход)
  • Переключение «автомат/ручной» тумблером или с лицевой панели
  • Указание режима работы «автомат/ручной» по контактам э/м реле
  • Настраиваемая дискретность изменения сигнала
  • Отображение выходного сигнала в «%» или «мА(В)»
  • Гальваническая развязка
  • Встроенный источник питания =24 В
  • Монтаж в щит, на стену или DIN-рейку
  • Эксплуатация при температуре: -20…+50 °С
  • Выходной сигнал: 4…20 мА или 0…10 В (модификации)

Функциональная схема

Технические характеристики

Характеристика Значение
Диапазон переменного напряжения питания, ВЧастота, Гц 90...24547…63
Номинальное напряжение питания, В 230±4
Потребляемая мощность, ВА, не более 7
Напряжение встроенного источника питания постоянного тока, В 24±2,4
Максимально допустимый ток встроенного источника питания, мА 80
Тип входного сигнала, мА 4…20
Время опроса входа, сек, не более 0,4
Предел основной приведенной погрешности преобразования, % 0,5
Степень защиты корпуса
- настенный Н IP44
- щитовые Щ1 и Щ2 (со стороны лицевой панели) IP54
- DIN-реечный Д (со стороны лицевой панели) IP20
Габаритные размеры прибора:
- настенный Н, мм (130×105×65)±1
- щитовой Щ1, мм (96×96×65)±1
- щитовой Щ2, мм (96×48×100)±1
- DIN-реечный Д, мм (90×72×58)±1
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8
Допустимая нагрузка на выходе 4…20 мА, Ом, не более 1000
Диапазон допустимых напряжений питания выхода 4…20 мА 12…30
Допустимая нагрузка на выходе 0…10 В, Ом не менее 2000
Диапазон допустимых напряжений питания выхода 0…10 В 16…30
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха не более, % (при +25 °С без конденсации влаги) 80

Модификации

Габаритные и установочные размеры

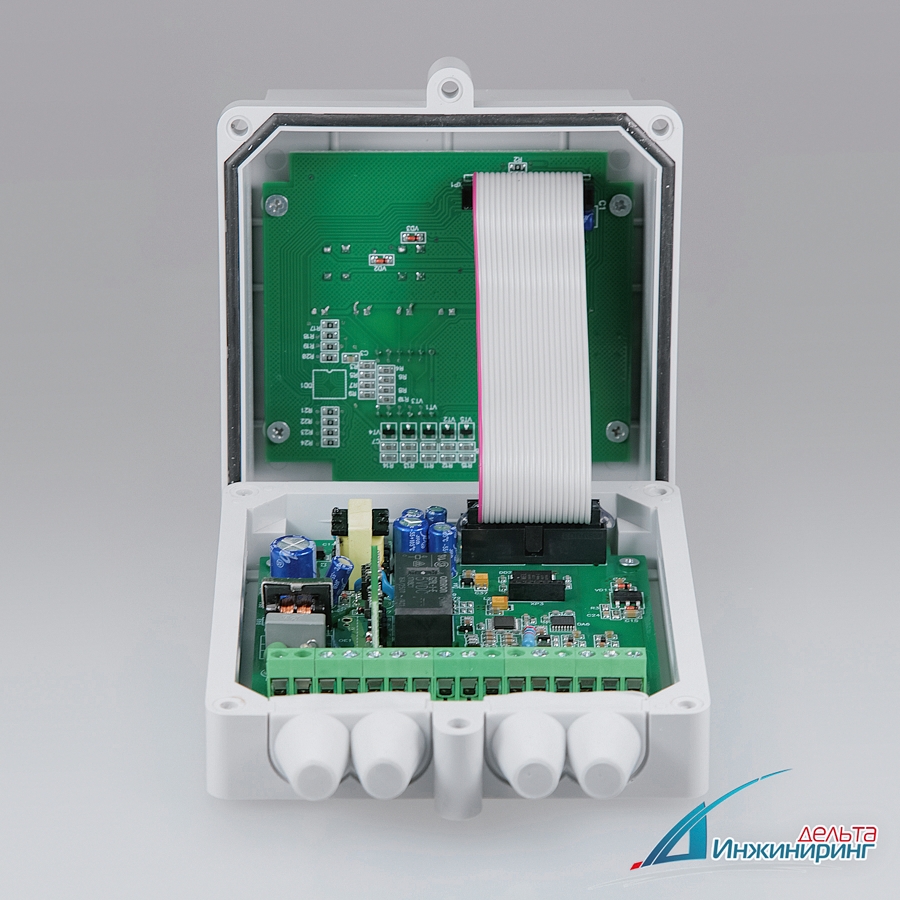

Настенный (Н)

Щитовой (Щ1)

Щитовой (Щ2)

На DIN-рейку (Д)

Схемы подключения

Подключение УЗС1.х.И

Подключение УЗС1.х.У

FAQ

Неисправность Метод устранения
Прибор не переходит в ручной/автоматический режим по изменению положения внешнего тумблера Проверьте значение параметра А-09, он должен быть установлен значением «inP2»Проверьте правильность подключения внешнего тумблера. К дискретному входу должен быть подключен резистор и перемычка согласно схеме подключения (см. РЭ: раздел 5 и комментарий 3 в пункте «Внимание» раздела 4)Проверьте сопротивление на дискретном входе прибора при замкнутом состоянии внешнего тумблера. Это сопротивление не должно превышать 5 Ом. Если это сопротивление превышает 5 Ом, понизьте его уменьшением длины соединительных проводов или увеличением их сечения.
Нет сигнала на выходе, всегда 0.0 мА (В) Выход прибора должен быть запитан от источника постоянного напряжения. Проверьте схему подключения нагрузки согласно схеме подключения (см. РЭ: раздел 5 и комментарий 5, 6 в пункте «Внимание» раздела 5)
Прибор не измеряет подаваемый на его вход сигнал. Индицирует «LLLL Аналоговый сигнал, подаваемый на вход прибора, должен подключаться с использованием шунтирующего резистора 50 Ом (0,1 %) на клеммы 10-11. Проверьте схему подключения нагрузки согласно схеме подключения (см. РЭ: раздел 4, рис. 4.4)
Заметна погрешность выходного сигнала. Выходной сигнал не соответствует входному Используйте шунтирующий резистор 50 Ом на измерительном входе из комплекта поставки прибора. Точность этого резистора важна для проведения измерения подаваемого на вход сигнала.Подключайте шунтирующий резистор непосредственно к клеммнику прибора, не используйте соединительные провода длиной более 100-200 мм
Не изменяется режим индикации: в настройках установлено «индикация в %%», а на индикаторе выводится значение в «мА(В)» Перезагрузите прибор (выкл/вкл). См. РЭ: комментарий 1 в пункте «Внимание» раздела 6.
Выходной ток изменяется слишком медленно Уменьшите значение фильтра в параметре А-10
Неверно формируется выходной сигнал. На входе ток растет, а на выходе прибора он падает. Проверьте значение параметра А-05, для прямого преобразования выходного сигнала относительно входного значение этого параметра должно быть установлено в «norM

Комплектность

  • Прибор УЗС1
  • Руководство по эксплуатации
  • Гарантийный талон
  • Паспорт
  • Комплект крепежных элементов
  • Резисторы 50 Ом – 2 шт.
