ОВЕН ПСУ-1 — сигнализаторы уровня для КНС и сточных вод

Подвесной сигнализатор уровня ПСУ-1 предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к материалу ПСУ жидкостями, в том числе содержащими твердые включения. ПСУ-1 применяется в качестве датчика уровня канализации и сточных вод как промышленных, так и коммунальных.

Датчики выпускаются с неопреновым кабелем длиной 5, 10 и 20 м в зависимости от исполнения.

Конструкция. Принцип работы.

Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель.

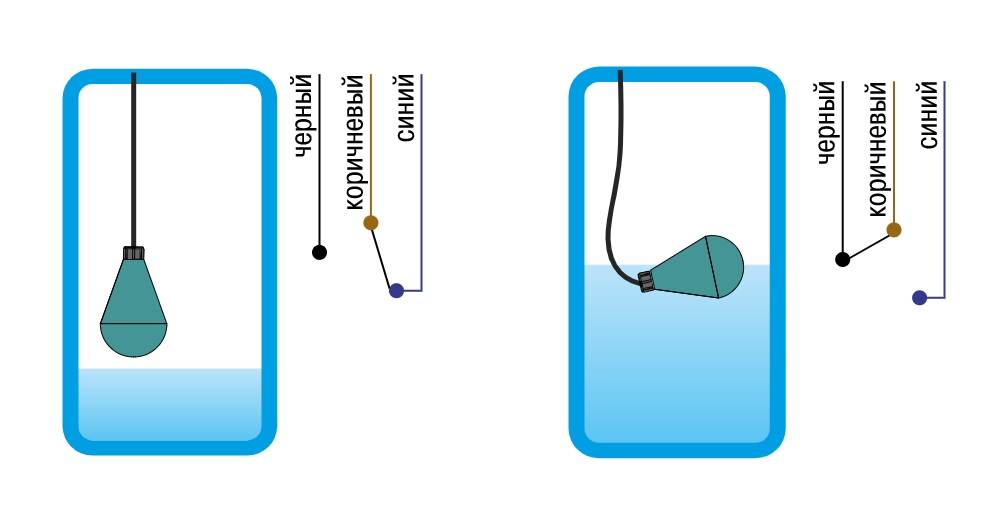

Во время погружения ПСУ-1 в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения минимального (1) и максимального (2) уровней срабатывания.

Применение датчиков уровня ПСУ-1

Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен.

ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов. Применяя ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод, канализации, можно легко организовать схему управления насосом.

ПСУ-1 совместим с программируемым реле ПР200 (со всеми модификациями).

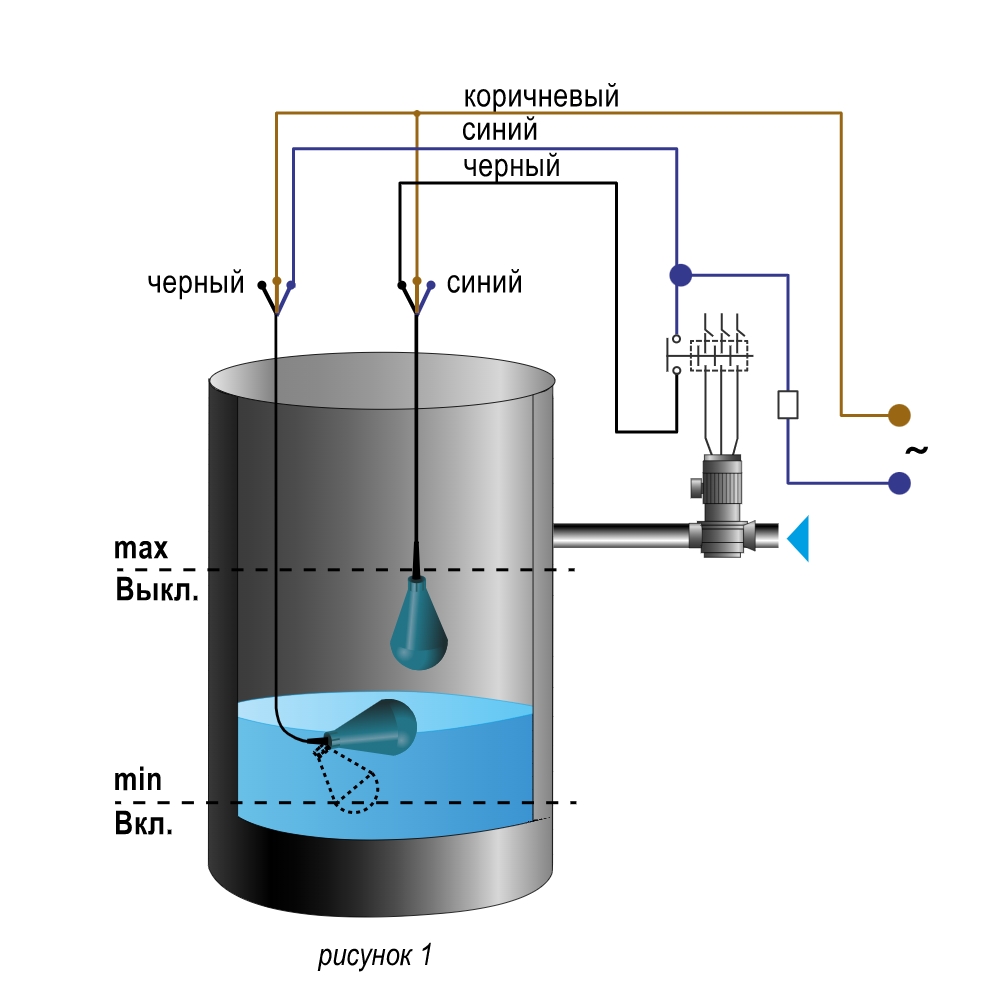

Примеры работы ПСУ при управлении насосами

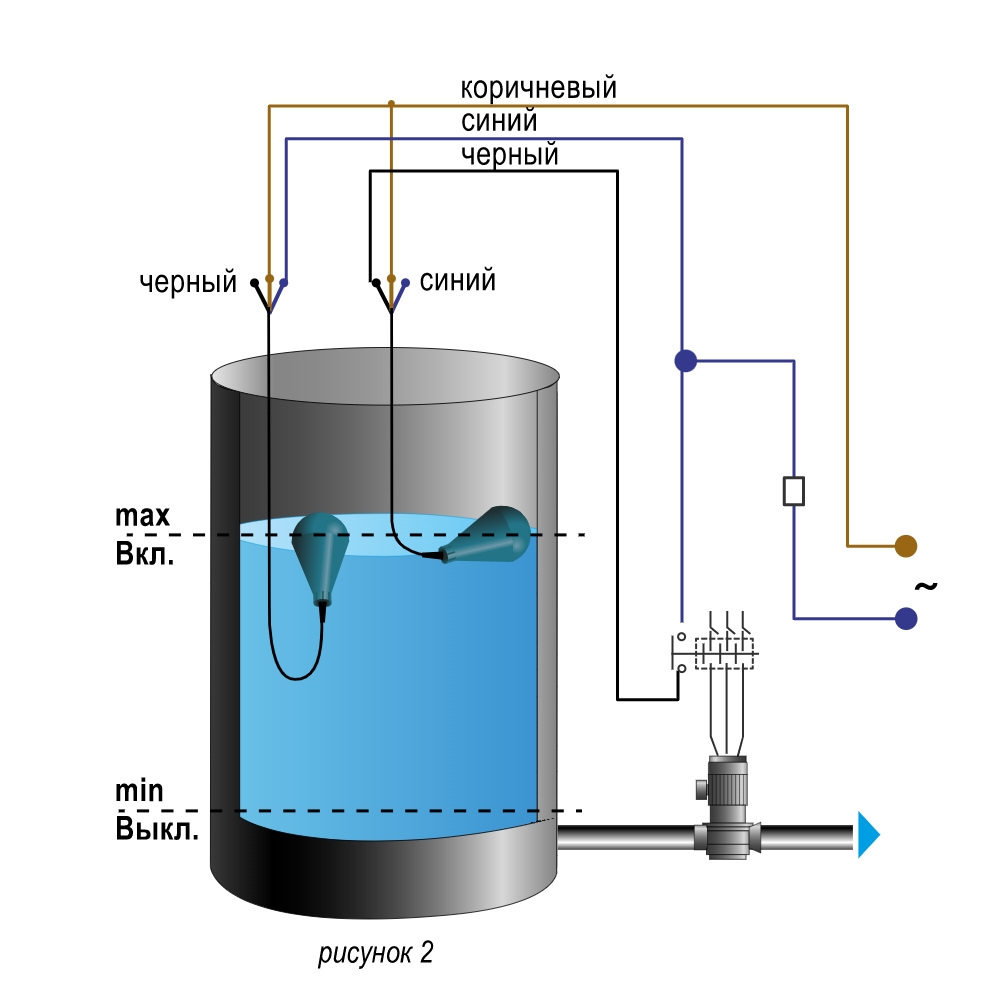

Срабатывание ПСУ при достижении (1) минимального (сигнал на наполнение) и (2) максимального (сигнал на слив) уровней жидкости

Технические характеристики

Наименование параметра	Значение
Параметры микропереключателя
Диапазон коммутируемого переменного напряжения	150…250 В
Значение коммутируемого постоянного напряжения	24 В
Минимальный коммутируемый ток при постоянном напряжении	0,8 мА
Коммутируемый ток, не более	10 А
Максимальная коммутируемая мощность	2 кВт
Угол включения/выключения	50(±10)°
Безопасность
Степень защиты по ГОСТ 14254	IP68
Класс защиты от поражения электрическим током по ГОСТ IEC60335-1	II
Электрическая прочность изоляции (вход-корпус)	3000 В
Сопротивление изоляции (вход-корпус), не менее	20 МОм
Конструктивные параметры
Материал корпуса	полипропилен
Материал кабеля	неопрен
Объем герметичного поплавка датчика	0,55 л
Диаметр наружной оболочки соединительного кабеля	6,5 мм
Сечение соединительных проводов	1 мм
Условия эксплуатации
Температура рабочей среды	0…70 °С
Давление рабочей среды, не более	0,4 МПа
Плотность рабочей среды	950…1 050 кг/м
Прочее
Средняя наработка на отказ, не менее	50 000 срабатываний
Масса в упаковке при длине кабеля:
	1,45 кг
	1,8 кг
	2,5 кг

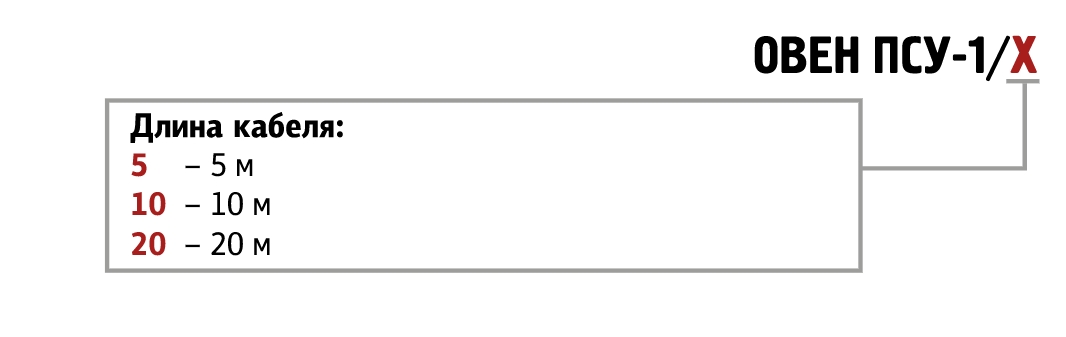

Модификации

Габаритные чертежи

Комплектация

• ПСУ-1
• Паспорт и гарантийный талон
• Руководство по эксплуатации
