ОВЕН БКК1 — Сигнализатор уровня

•
•
•
•
•
•
•
•
•

Предназначен для отслеживания четырех уровней жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.

Функциональные возможности

• Четыре независимых канала контроля уровня жидкости в резервуаре.
• Повышенная помехоустойчивость и надежность благодаря использованию цифровой схемотехники.
• Исполнение на DIN-рейку (размещение внутри щита).
• Два варианта питания: =24 В или ~220 В.
• Работа с кондуктометрическими и поплавковыми сигнализаторами уровня.
• Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической и др.
• Простая настройка без демонтажа прибора.

Технические характеристики

Характеристика	БКК1-24	БКК1-220
Напряжение питания прибора	14…36 В пост. тока (номинальное 24 В)	90…264 В 47...63 Гц (номинальное 220 В)
Потребляемая мощность	не более 1 Вт	не более 4 ВА
Количество каналов контроля уровня	4
Типы подключаемых датчиков	Кондуктометрические, поплавковые
Напряжение питания датчиков уровня	не более 5 В переменного тока частотой от 1,5 до 2,5 Гц
Тип дискретного выхода	4 транзисторных двунаправленных ключа	4 э/м реле, нормально разомкнутый контакт
Допустимая нагрузка выхода	не более 50 мА при напряжении не более 50 В DC	2 А перем. тока 240 В
Тип корпуса	на DIN-рейку 35 мм Д3
Габаритные размеры корпуса	54×95×57 мм
Степень защиты корпуса	IP20
Температура окружающего воздуха	–25...+70 °С	–10...+50 °С
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %
Атмосферное давление	84...106,7 кПа

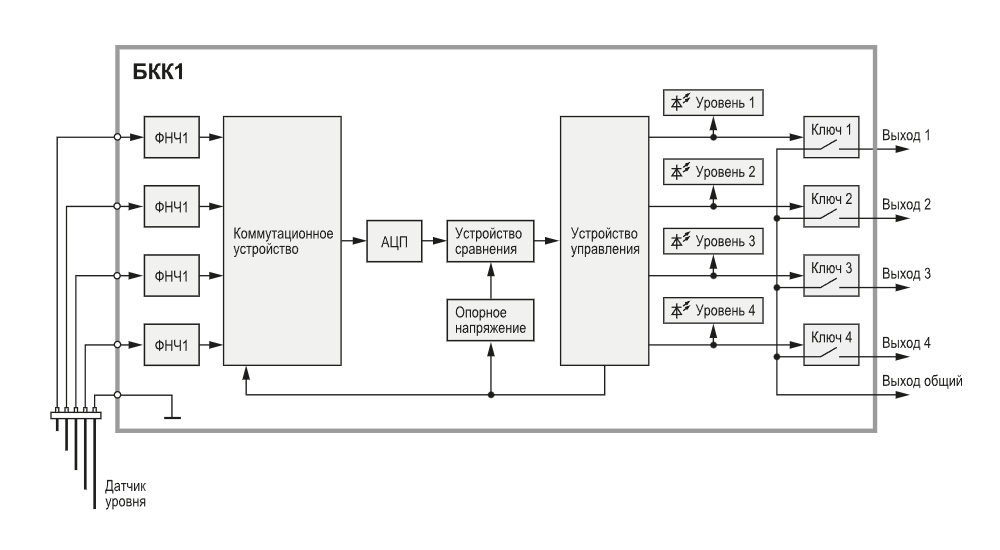

Функциональная схема прибора

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4– и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

Четыре канала контроля уровня

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

Выходные устройства (ключи)

Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

• БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
• БКК1-220 – четырьмя э/м реле.

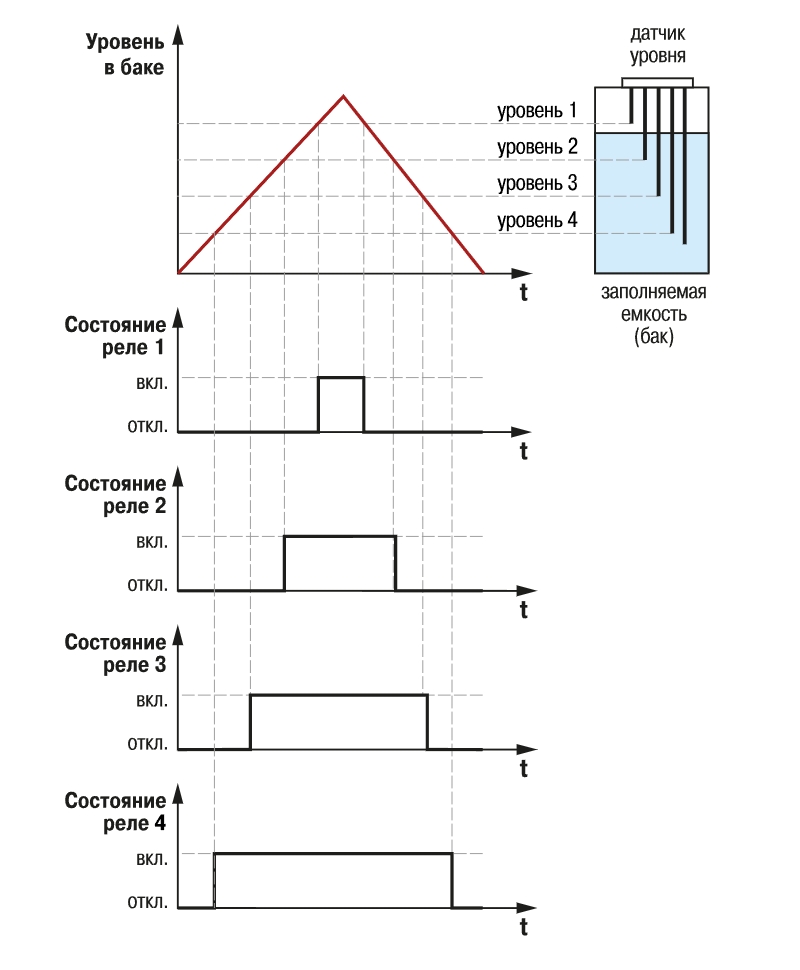

Пример временной диаграммы работы выходного ключа (реле)

Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»)

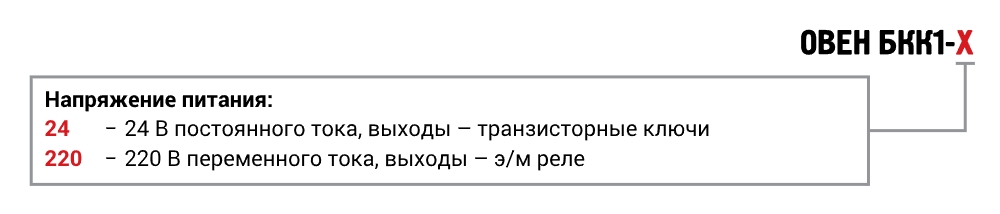

Модификации

Элементы управления

Показания светодиодных индикаторов на лицевой панели

	СЕТЬ	Наличие питания на приборе
	УРОВЕНЬ 1	Затопление электрода «Уровень 1»
	УРОВЕНЬ 2	Затопление электрода «Уровень 2»
	УРОВЕНЬ 3	Затопление электрода «Уровень 3»
	УРОВЕНЬ 4	Затопление электрода «Уровень 4»

Порог включения и отключения выходных элементов

Порог включения и отключения выходных элементов определяется положением DIP-переключателей установки порога срабатывания

№	Вид	Порог включения выходных элементов	Порог отключения выходных элементов
1		< 900 Ом	> 2,4 кОм
2		< 9 кОм	> 24 кОм
3		< 90 кОм	> 240 кОм
4		< 430 кОм	> 850 кОм

Примечание: «Белые квадраты» - положение переключателей.

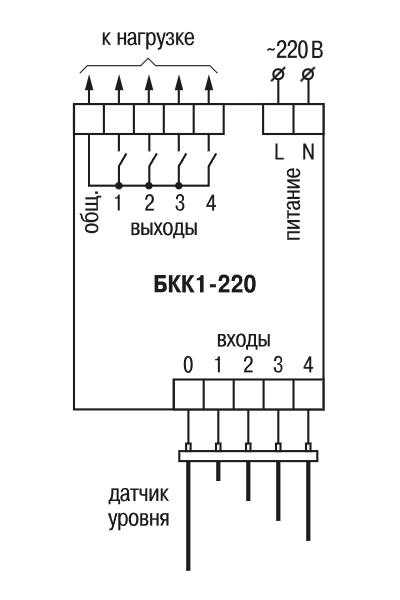

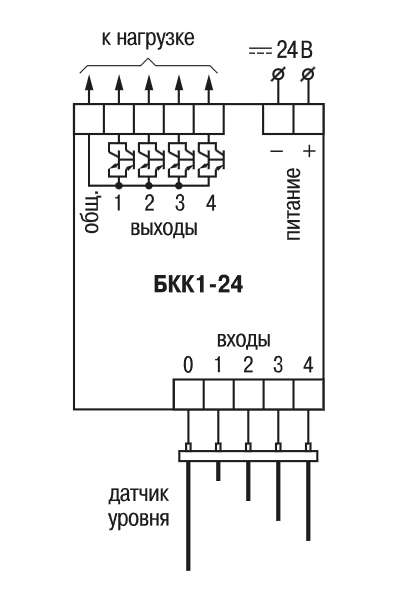

Схемы подключения

Документация

Документация
Руководство по эксплуатации БКК1	pdf	1.83 MB
Сертификаты
Декларация о соответствии на БКК1	zip	0.95 MB
Сертификат промышленной безопасности САУ, БКК	zip	2.83 MB

Комплектность

• Прибор БКК1
• Паспорт и гарантийный талон
• Руководство по эксплуатации
