ОВЕН ПДУ-RS-Exd — поплавковые датчики уровня с RS-485 во взрывозащищенном исполнении

•
•
•
•

Уважаемые клиенты, изменился комплект поставки взрывозащищенных уровнемеров ПДУ-RS-EXD.
Теперь датчики поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: различными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.Барьер искрозащиты к ПДУ-RS-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-RS-Exd:

• Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
• Цифровой интерфейс RS-485 (Modbus RTU)
• Диапазон преобразования уровня: 250…4 000 мм.
• Дискретность преобразования: 5 или 10 мм.
• Температура измеряемой среды: –60…+ 125 °C.
• Давление: от вакуума до 2 МПа.
• Плотность рабочей среды: ≥ 0,65 г/см3.
• Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
• Возможно изготовление с резьбовым креплением G2.
• Возможно изготовление с фланцевым креплением в соответствии сГОСТ 33259-2015(DN≥65; PN≤25)*.
• Срок службы не менее 12 лет.

Возможно специальное исполнение по запросу заказчика.* срок изготовления и стоимость предоставляется по запросу.

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).

Применение

Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS-Exd значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.

Технические характеристики

Наименование параметра	Значение
Характеристики питания
Напряжение питания постоянного тока	12…42 В (номинальное - 24 В)
Потребляемая мощность, не более	0,35 ВА
Выходной сигнал	RS-485
Время установления рабочего режима (предварительный прогрев):
- после включения напряжения питания, не более	10 мин
- после кратковременного (не более 5 с) пропадания напряжения питания, не более	10 с
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4 000 мм(в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU
Режим работы в сети	Slave
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более	0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток)и AISI 316L (поплавок)
Степень защиты корпуса по ГОСТ 14254	IP67
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0) с видомвзрывозащиты «взрывонепроницаемые оболочки «d»	1 Ex d IIC T4 Gb

Условия эксплуатации:

• Температура окружающей среды: -40…+85 °С.
• Температура контролируемой среды: -60…+125 °С.
• Давление контролируемой среды: не более 2 МПа.
• Плотность контролируемой среды – не менее 0,65 г/см3.
• Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации

Для ПДУ-RS-Exd с присоединением G2

Для ПДУ-RS-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015

Габаритные и присоединительные размеры датчиков

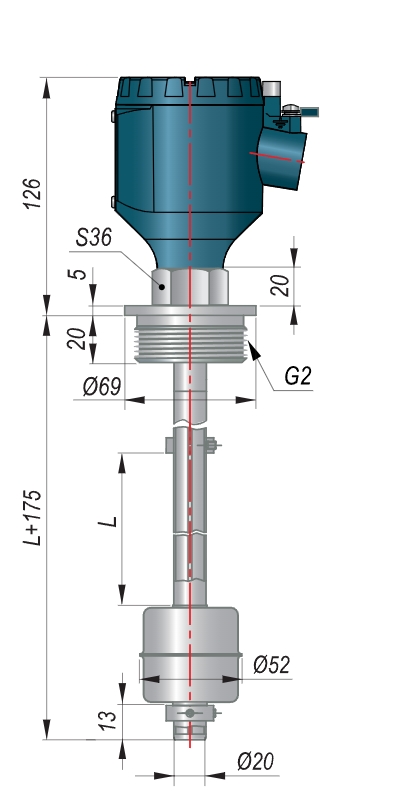

Датчики с присоединительной резьбой G2

Датчики с фланцевым присоединением в соответствии с ГОСТ 33259-2015

Документация и ПО

Документация
webРуководство по эксплуатации ПДУ-RS-Exd		pdf	1.26 MB
Сертификаты
Сертификат взрывозащиты ПДУ-RS		zip	2.61 MB
Декларация о соответствии на ПДУ-RS		pdf	459.16 kB
ПО
Owen Configurator	v1.27.134.0	zip	87.71 MB
