Теперь датчики поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.Взрывозащищенные кабельные вводыприобретаются отдельно.Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.Для ознакомления с датчиками уровня с аналоговым выходным сигналом 4…20 мА в общепромышленном исполнении ПДУ-И перейдите поссылке.Для ознакомления с датчиками уровня с цифровым интерфейсом RS-485 во взрывозащищенном исполнении ПДУ-RS-Exd перейдите поссылке.Особенности поплавковых датчиков уровня ОВЕН ПДУ-И-Exd:
- Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
- Аналоговый выходной сигнал 4…20 мА.
- Диапазон преобразования уровня: 250…4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: –60…+ 125 °C.
- Максимальное давление контролируемой среды до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
- Возможно изготовление с резьбовым креплением G2.
- Возможно изготовление с креплением типа CLAMP в соответствии сDIN 32676(DN = 65, 80, 100 мм)*.
- Возможно изготовление с фланцевым креплением в соответствии сГОСТ 33259-2015(DN≥65; PN≤25)*.
- Срок службы не менее 12 лет.
| Резьбовое присоединение G2 | Присоединение CLAMP | Фланцевое присоединение |
 |
 |
 |
Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости
Технические характеристики
| Наименование параметра | Значение |
| Характеристики питания | |
| Схема подключения | двухпроводная |
| Род питающего тока | постоянный |
| Напряжение питания постоянного тока | 12…36 В |
| Потребляемая мощность, не более | 1 Вт |
| Выходной сигнал | 4…20 мА |
| Метрологические характеристики | |
| Диапазон преобразования уровня (L) | от 0 до 250...4000 мм (в зависимости от исполнения) |
| Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
| Характеристики конструкции | |
| Расположение оси крепежного отверстия датчика в резервуаре | вертикально |
| Диаметр наружной оболочки соединительного кабеля | 4...8 мм |
| Сечение соединительных проводов | 0,2…2 мм2 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Степень защиты по ГОСТ 14254 | IP67 |
| Параметры взрывозащиты | |
| Маркировка по ГОСТ 31610.0 (IEC 60079-0) | 1 Ex d IIC T4 Gb |
Условия эксплуатации
- Температура окружающей среды от -40 до +85 °С;
- Температура контролируемой среды от -60 до +125 °С;
- Давление контролируемой среды:
- не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
- не более 1 МПа – для датчиков с присоединением CLAMP.
- Плотность контролируемой среды не менее 0,65 г/см3;
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
Модификации
ОВЕН ПДУ-И-Exd с присоединением G2
ОВЕН ПДУ-И-Exd с присоединением типа CLAMP в соответствии с DIN 32676
ОВЕН ПДУ-И-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015
Габаритные и присоединительные размеры датчиков
Датчики с присоединительной резьбой G2
- ПДУ-И-Exd c L = 250…1250 мм
- ПДУ-И-Exd c L = 1500…4000 мм
Датчики с присоединением типа CLAMP в соответствии с DIN 32676
- ПДУ-И-Exd c L = 250…1250 мм
- ПДУ-И-Exd c L = 1500…4000 мм

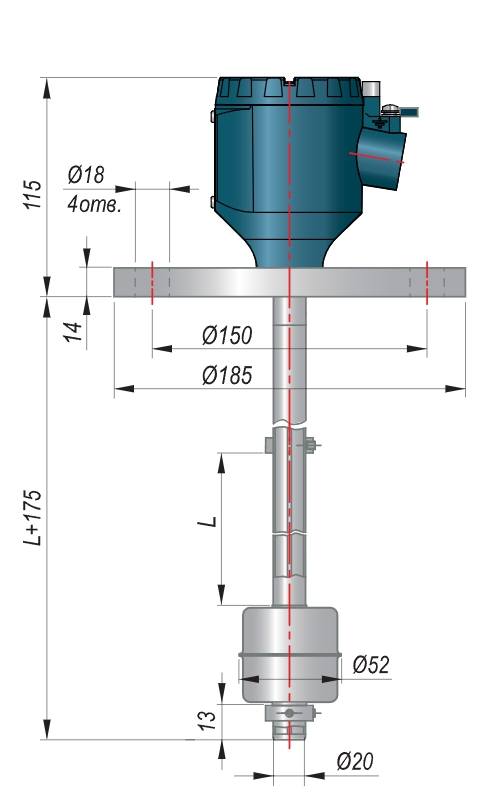

Датчики с фланцевым присоединением в соответствии с ГОСТ 33259-2015
- ПДУ-И-Exd c L = 250…1250 мм
- ПДУ-И-Exd c L = 1500…4000 мм
Схемы подключения
Документация
| Документация | |||
| webРуководство по эксплуатации ПДУ-И-Exd | 3.03 MB | ||
| Сертификаты | |||
| Декларация о соответствии на ПДУ-И | zip | 359.94 kB | |
| Сертификат промышленной безопасности на ПДУ-И | zip | 10.31 MB | |
| Сертификат взрывозащиты ПДУ-И-Exd | zip | 7.7 MB | |
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Датчик уровня поплавковый ПДУ-И.250.5-ЕХD mdl: ПДУ-И.250.5-ЕХD | 31,476.00 | - | |
| Датчик уровня поплавковый ПДУ-И.500.5-ЕХD mdl: ПДУ-И.500.5-ЕХD | 41,998.50 | - | |
| Датчик уровня поплавковый ПДУ-И.3000.10-ЕХD mdl: ПДУ-И.3000.10-ЕХD | 71,736.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1000.5-ЕХD mdl: ПДУ-И.1000.5-ЕХD | 60,847.50 | - | |
| Датчик уровня поплавковый ПДУ-И.750.5-ЕХD mdl: ПДУ-И.750.5-ЕХD | 52,460.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.5-ЕХD mdl: ПДУ-И.1500.5-ЕХD | 73,200.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1250.5-ЕХD mdl: ПДУ-И.1250.5-ЕХD | 64,355.00 | - | |
| Датчик уровня поплавковый ПДУ-И.250.10-ЕХD mdl: ПДУ-И.250.10-ЕХD | 24,674.50 | - | |
| Датчик уровня поплавковый ПДУ-И.1750.5-ЕХD mdl: ПДУ-И.1750.5-ЕХD | 78,080.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.10-ЕХD mdl: ПДУ-И.1500.10-ЕХD | 51,850.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2000.5-ЕХD mdl: ПДУ-И.2000.5-ЕХD | 86,467.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.5-ЕХD mdl: ПДУ-И.2250.5-ЕХD | 86,010.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2500.5-ЕХD mdl: ПДУ-И.2500.5-ЕХD | 93,330.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2750.5-ЕХD mdl: ПДУ-И.2750.5-ЕХD | 96,075.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3000.5-ЕХD mdl: ПДУ-И.3000.5-ЕХD | 104,005.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3250.5-ЕХD mdl: ПДУ-И.3250.5-ЕХD | 111,325.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3500.5-ЕХD mdl: ПДУ-И.3500.5-ЕХD | 117,425.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3750.5-ЕХD mdl: ПДУ-И.3750.5-ЕХD | 126,270.00 | - | |
| Датчик уровня поплавковый ПДУ-И.4000.5-ЕХD mdl: ПДУ-И.4000.5-ЕХD | 132,675.00 | - | |
| Датчик уровня поплавковый ПДУ-И.500.10-ЕХD mdl: ПДУ-И.500.10-ЕХD | 26,230.00 | - | |
| Датчик уровня поплавковый ПДУ-И.750.10-ЕХD mdl: ПДУ-И.750.10-ЕХD | 32,635.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1000.10-ЕХD mdl: ПДУ-И.1000.10-ЕХD | 39,497.50 | - | |
| Датчик уровня поплавковый ПДУ-И.1250.10-ЕХD mdl: ПДУ-И.1250.10-ЕХD | 45,750.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1750.10-ЕХD mdl: ПДУ-И.1750.10-ЕХD | 55,479.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2000.10-ЕХD mdl: ПДУ-И.2000.10-ЕХD | 58,255.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.10-ЕХD mdl: ПДУ-И.2250.10-ЕХD | 59,627.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2500.10-ЕХD mdl: ПДУ-И.2500.10-ЕХD | 64,782.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2750.10-ЕХD mdl: ПДУ-И.2750.10-ЕХD | 66,764.50 | - | |
| Датчик уровня поплавковый ПДУ-И.3250.10-ЕХD mdl: ПДУ-И.3250.10-ЕХD | 76,738.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3500.10-ЕХD mdl: ПДУ-И.3500.10-ЕХD | 81,105.60 | - | |
| Датчик уровня поплавковый ПДУ-И.3750.10-ЕХD mdl: ПДУ-И.3750.10-ЕХD | 86,717.60 | - | |
| Датчик уровня поплавковый ПДУ-И.4000.10-ЕХD mdl: ПДУ-И.4000.10-ЕХD | 91,622.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.5.Ф.65.6.01.А-ЕХD mdl: ПДУ-И.2250.5.Ф.65.6.01.А-ЕХD | 122,610.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1250.5.Ф.65.25.01.В-ЕХD mdl: ПДУ-И.1250.5.Ф.65.25.01.В-ЕХD | 100,955.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.5.Ф.80.6.01.В-ЕХD mdl: ПДУ-И.1500.5.Ф.80.6.01.В-ЕХD | 109,800.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.10.Ф.65.6.01.В-ЕХD mdl: ПДУ-И.1500.10.Ф.65.6.01.В-ЕХD | 88,450.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2000.5.Ф.65.25.01.В-ЕХD mdl: ПДУ-И.2000.5.Ф.65.25.01.В-ЕХD | 123,067.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.10.Ф.80.16.01.В-ЕХD mdl: ПДУ-И.2250.10.Ф.80.16.01.В-ЕХD | 96,227.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2500.5.Ф.65.25.01.В-ЕХD mdl: ПДУ-И.2500.5.Ф.65.25.01.В-ЕХD | 129,930.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2750.5.Ф.65.25.01.В-ЕХD mdl: ПДУ-И.2750.5.Ф.65.25.01.В-ЕХD | 132,675.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.10.Ф.65.25.01.В-ЕХD mdl: ПДУ-И.1500.10.Ф.65.25.01.В-ЕХD | 88,450.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2500.10.Ф.65.25.01.В-ЕХD mdl: ПДУ-И.2500.10.Ф.65.25.01.В-ЕХD | 101,382.00 | - | |
| Датчик уровня поплавковый ПДУ-И.4000.10.СL80-ЕХD mdl: ПДУ-И.4000.10.СL80-ЕХD | 91,622.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.5.Ф.65.6.01.В-ЕХD mdl: ПДУ-И.2250.5.Ф.65.6.01.В-ЕХD | 122,610.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1750.5.Ф.150.6.01.А-ЕХD mdl: ПДУ-И.1750.5.Ф.150.6.01.А-ЕХD | 129,076.00 | - | |
| Датчик уровня поплавковый ПДУ-И.750.5.Ф.80.16.01.В-ЕХD mdl: ПДУ-И.750.5.Ф.80.16.01.В-ЕХD | 89,060.00 | - | |
| Датчик уровня поплавковый ПДУ-И.500.10.Ф.65.2,5.01.В-ЕХD mdl: ПДУ-И.500.10.Ф.65.2,5.01.В-ЕХD | 62,830.00 | - | |
| Датчик уровня поплавковый ПДУ-И.500.5.Ф.65.25.01.В-ЕХD mdl: ПДУ-И.500.5.Ф.65.25.01.В-ЕХD | 78,598.50 | - | |
| Датчик уровня поплавковый ПДУ-И.500.5.СL65-ЕХD mdl: ПДУ-И.500.5.СL65-ЕХD | 41,998.50 | - | |
| Датчик уровня поплавковый ПДУ-И.500.10.СL65-ЕХD mdl: ПДУ-И.500.10.СL65-ЕХD | 26,230.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3500.5.Ф.100.6.01.В-ЕХD mdl: ПДУ-И.3500.5.Ф.100.6.01.В-ЕХD | 154,025.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3500.5.Ф.150.16.01.В-ЕХD mdl: ПДУ-И.3500.5.Ф.150.16.01.В-ЕХD | 168,421.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3250.5.Ф.65.2,5.01.А-ЕХD mdl: ПДУ-И.3250.5.Ф.65.2,5.01.А-ЕХD | 147,925.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3250.10.Ф.150.10.01.В-ЕХD mdl: ПДУ-И.3250.10.Ф.150.10.01.В-ЕХD | 127,734.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3000.5.Ф.80.10.01.В-ЕХD mdl: ПДУ-И.3000.5.Ф.80.10.01.В-ЕХD | 140,605.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3000.10.Ф.80.6.01.А-ЕХD mdl: ПДУ-И.3000.10.Ф.80.6.01.А-ЕХD | 108,336.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2750.10.Ф.65.6.01.А-ЕХD mdl: ПДУ-И.2750.10.Ф.65.6.01.А-ЕХD | 103,364.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2750.5.Ф.100.6.01.В-ЕХD mdl: ПДУ-И.2750.5.Ф.100.6.01.В-ЕХD | 132,675.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2500.10.Ф.80.16.01.В-ЕХD mdl: ПДУ-И.2500.10.Ф.80.16.01.В-ЕХD | 101,382.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.5.Ф.80.16.01.В-ЕХD mdl: ПДУ-И.2250.5.Ф.80.16.01.В-ЕХD | 122,610.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.5.Ф.125.25.01.В-ЕХD mdl: ПДУ-И.2250.5.Ф.125.25.01.В-ЕХD | 137,006.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.5.СL65-ЕХD mdl: ПДУ-И.2250.5.СL65-ЕХD | 86,010.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2500.10.СL100-ЕХD mdl: ПДУ-И.2500.10.СL100-ЕХD | 64,782.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2000.5.Ф.80.6.01.А-ЕХD mdl: ПДУ-И.2000.5.Ф.80.6.01.А-ЕХD | 123,067.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2000.5.Ф.80.6.01.В-ЕХD mdl: ПДУ-И.2000.5.Ф.80.6.01.В-ЕХD | 123,067.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2000.5.СL65-ЕХD mdl: ПДУ-И.2000.5.СL65-ЕХD | 86,467.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.10.Ф.100.6.01.А-ЕХD mdl: ПДУ-И.2250.10.Ф.100.6.01.А-ЕХD | 96,227.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2000.10.Ф.65.2,5.01.А-ЕХD mdl: ПДУ-И.2000.10.Ф.65.2,5.01.А-ЕХD | 94,855.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1750.5.Ф.65.16.01.В-ЕХD mdl: ПДУ-И.1750.5.Ф.65.16.01.В-ЕХD | 114,680.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2000.10.Ф.150.6.01.А-ЕХD mdl: ПДУ-И.2000.10.Ф.150.6.01.А-ЕХD | 109,251.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.5.Ф.125.25.01.В-ЕХD mdl: ПДУ-И.1500.5.Ф.125.25.01.В-ЕХD | 124,196.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.10.Ф.100.6.01.А-ЕХD mdl: ПДУ-И.1500.10.Ф.100.6.01.А-ЕХD | 88,450.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.5.Ф.65.25.01.В-ЕХD mdl: ПДУ-И.1500.5.Ф.65.25.01.В-ЕХD | 109,800.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1250.5.СL65-ЕХD mdl: ПДУ-И.1250.5.СL65-ЕХD | 64,355.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.10.Ф.150.6.01.А-ЕХD mdl: ПДУ-И.1500.10.Ф.150.6.01.А-ЕХD | 102,846.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1250.5.Ф.125.10.01.В-ЕХD mdl: ПДУ-И.1250.5.Ф.125.10.01.В-ЕХD | 115,351.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.10.Ф.150.10.01.В-ЕХD mdl: ПДУ-И.1500.10.Ф.150.10.01.В-ЕХD | 102,846.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1250.10.Ф.80.10.01.В-ЕХD mdl: ПДУ-И.1250.10.Ф.80.10.01.В-ЕХD | 82,350.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1000.10.Ф.65.25.01.В-ЕХD mdl: ПДУ-И.1000.10.Ф.65.25.01.В-ЕХD | 76,097.50 | - | |
| Датчик уровня поплавковый ПДУ-И.1000.10.Ф.80.10.01.В-ЕХD mdl: ПДУ-И.1000.10.Ф.80.10.01.В-ЕХD | 76,097.50 | - | |
| Датчик уровня поплавковый ПДУ-И.1000.5.СL65-ЕХD mdl: ПДУ-И.1000.5.СL65-ЕХD | 60,847.50 | - | |
| Датчик уровня поплавковый ПДУ-И.1000.10.CL65-ЕХD mdl: ПДУ-И.1000.10.СL65-ЕХD | 39,497.50 | - | |
| Датчик уровня поплавковый ПДУ-И.1250.10.СL65-ЕХD mdl: ПДУ-И.1250.10.СL65-ЕХD | 45,750.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.10.Ф.80.2,5.01.В-ЕХD mdl: ПДУ-И.1500.10.Ф.80.2,5.01.В-ЕХD | 88,450.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1500.10.Ф.100.6.01.В-ЕХD mdl: ПДУ-И.1500.10.Ф.100.6.01.В-ЕХD | 88,450.00 | - | |
| Датчик уровня поплавковый ПДУ-И.1000.5.Ф.100.6.01.В-ЕХD mdl: ПДУ-И.1000.5.Ф.100.6.01.В-ЕХD | 97,447.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2250.5.Ф.65.25.01.В-EXD mdl: ПДУ-И.2250.5.Ф.65.25.01.В-ЕХD | 122,610.00 | - | |
| Датчик уровня поплавковый ПДУ-И.2750.5.Ф.65.16.01.В-ЕХD mdl: ПДУ-И.2750.5.Ф.65.16.01.В-ЕХD | 132,675.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3250.10.Ф.80.16.01.В-ЕХD mdl: ПДУ-И.3250.10.Ф.80.16.01.В-ЕХD | 113,338.00 | - | |
| Датчик уровня поплавковый ПДУ-И.3000.5.Ф.100.6.01.В-ЕХD mdl: ПДУ-И.3000.5.Ф.100.6.01.В-ЕХD | 140,605.00 | - | |
| Датчик уровня поплавковый ПДУ-И.4000.5.СL65-ЕХD mdl: ПДУ-И.4000.5.СL65-ЕХD | 132,675.00 | - | |
| Датчик уровня поплавковый ПДУ-И.750.10.Ф.80.10.01.В-ЕХD mdl: ПДУ-И.750.10.Ф.80.10.01.В-ЕХD | 69,235.00 | - | |
| Датчик уровня поплавковый ПДУ-И.500.5.Ф.65.16.01.В-ЕХD mdl: ПДУ-И.500.5.Ф.65.16.01.В-ЕХD | 78,598.50 | - | |
| Датчик уровня поплавковый ПДУ-И.2000.10.Ф.150.25.01.В-ЕХD mdl: ПДУ-И.2000.10.Ф.150.25.01.В-ЕХD | 109,251.00 | - | |
| Бобышка прямая Б.П.7.G2.40.2 mdl: Б.П.7.G2.40.2 | 3,708.80 | - | |
