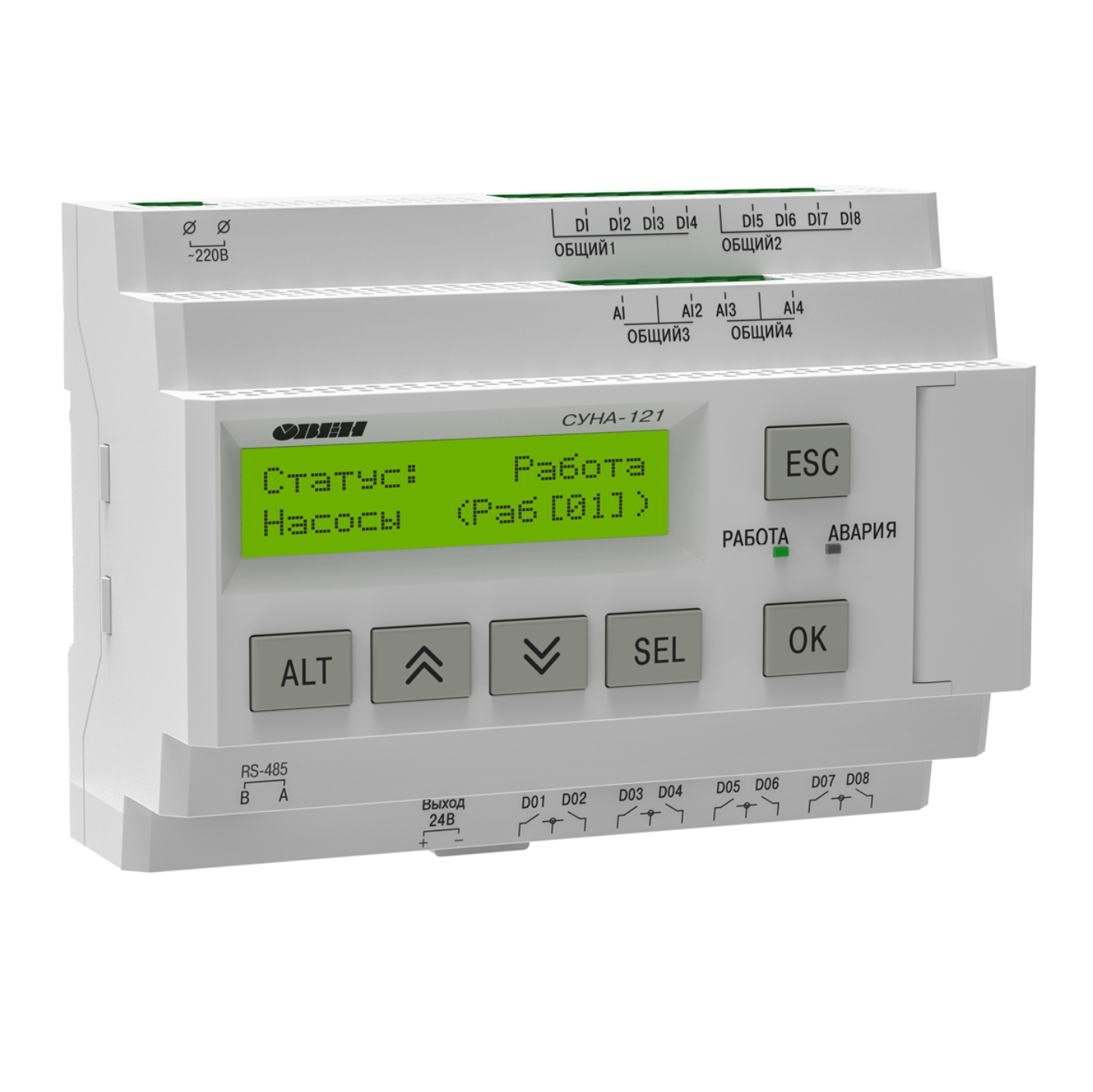

СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

Чередование 2-х насосов.
Чередование 3-х насосов.
Регулирование давления, 2 насоса, по реле давления.
Регулирование давления, 2 насоса, по аналоговому датчику давления.
Регулирование давления, 3 насоса, по аналоговому датчику давления.
Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный датчики уровня или 4 дискретных датчика уровня.

Преимущества автоматического управления насосами

	Универсальность 9 готовых алгоритмов позволяют применять СУНА-121 в различных схемах управления насосами.
	Простота СУНА-121 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
	Безопасность СУНА-121 контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.
	Экономичность СУНА-121 обеспечивает равномерный износ оборудования за счет поочередного управления насосами.
	Взаимозаменяемость Единая аппаратная база всех устройств линейки СУНА-121 позволяет осуществлять смену алгоритма управления.
	Диспетчеризация Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-121 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.

Функциональные возможности контроллеров для управления насосами

Регулирование давления
Регулирование уровня
Контроль исправности насоса
Контроль температуры двигателя насосов
Защита от сухого хода
Резервирование

Управление насосами для регулирования давленияСУНА-121 обеспечивает поддержание заданного давления в системе. Работа алгоритмов осуществляется по аналоговым или дискретным датчикам
.

ОВЕН СУНА-121 — контроллер для управления насосами a129378-24.jpg

Управление насосами для регулирования уровняСУНА-121 поддерживает заданное значения уровня в системе. Алгоритмы ориентируются на показания дискретных или аналоговых датчиков
.

ОВЕН СУНА-121 — контроллер для управления насосами a129378-25.jpg

Контроль перепада давления на насосахСУНА-121 контролирует работоспособность каждого насоса по датчику перепада давления

ОВЕН СУНА-121 — контроллер для управления насосами a129378-26.jpg

Контроль температуры двигателя насосовДля защиты двигателя насоса от перегрева СУНА-121 контролирует температуру с помощью резистивных датчиков температуры. В настройках защит контроллера указывается аварийная граница сопротивления
.

ОВЕН СУНА-121 — контроллер для управления насосами a129378-27.jpg

Защита насосов от сухого ходаДля защиты насосов СУНА-121 контролирует наличие воды в системе по датчику сухого хода
.

ОВЕН СУНА-121 — контроллер для управления насосами a129378-28.jpg

Резервирование насосовКаждый насос может иметь один из трех статусов: основной, резервный, отключен.
При выходе из строя основного насоса до восстановления его работоспособности СУНА-121 включает в работу резервный насос.

ОВЕН СУНА-121 — контроллер для управления насосами a129378-29.jpg

Алгоритмы для управления насосами

№ алгоритма	Название алгоритма	Описание алгоритма	Пример
01.00	Чередование 2-х насосов.	Управление насосной станцией из двух насосов одного типоразмера.
02.00	Чередование 3-х насосов.	Управление насосной станцией из трех насосов одного типоразмера.
03.00	Регулирование давления 2-мя насосами по реле давления.	Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналам от дискретных датчиков выходного давления.
04.00	Регулирование давления 2-мя насосами по аналоговому датчику давления.	Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.
05.00	Регулирование давления 3-мя насосами по аналоговому датчику давления.	Управление насосной станцией из трех насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.
06.00	Заполнение или осушение резервуара 2-мя насосами по дискретным датчикам уровня.	Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1по показаниям дискретных датчиков уровня.
07.00	Заполнение или осушение резервуара 2-мя насосами по аналоговому датчику уровня.	Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1по показаниям аналогового датчика уровня.
08.00	Заполнение или осушение резервуара 3-мя насосами по аналоговому датчику уровня.	Управления насосной станцией из трех насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1по показаниям аналогового датчика уровня.
09.00	Канализационная насосная станция, осушение резервуара 2-мя насосами	Управление канализационной насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем осушения по показаниям аналогового и дискретного датчиков уровня или 4 дискретных датчиков уровня.
1 - Логика управления на «осушение» или «заполнение» устанавливается пользователем в настройках контроллера.

Модификации контроллеров для управления насосами

ОВЕН СУНА-121 — контроллер для управления насосами a129378-39.jpg

* Прошивка осуществляется с помощью конфигуратора, который находится в разделе Документация.

Комплекты оборудования для СУНА-121

01.00Для чередования 2-х насосов53 449,20 ₽Подробнее
02.00Для чередования 3-х насосов62 839,20 ₽Подробнее
03.00Для регулирования давления по реле давления 2-мя насосами53 929,20 ₽Подробнее
04.00Для регулирования давления по аналоговому датчику 2-мя насосами79 363,20 ₽Подробнее
05.00Для регулирования давления по аналоговому датчику 3-мя насосами88 273,20 ₽Подробнее
06.00Заполнение или осушение 2-мя насосами по дискретным датчикам уровня57 271,20 ₽Подробнее
07.00Заполнение или осушение 2-мя насосами по аналоговому датчику уровня100 539,60 ₽Подробнее
08.00Заполнение или осушение 3-мя насосами по аналоговому датчику уровня111 601,20 ₽Подробнее
09.00Для канализационной насосной станции с 2-мя насосами149 031,60 ₽Подробнее

Дополнительные возможности

Конфигурирование контроллера для управления насосами с ПК

Контроллер СУНА-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.При прошивке на алгоритм 09 необходимо докупитьинтерфейсную плату ПР-ИП485для подключения модулей измерения тока МЭ110-224.1Т.

ОВЕН СУНА-121 — контроллер для управления насосами a129378-401.jpg

Диспетчеризация контроллера для управления насосами

Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-121.

ОВЕН СУНА-121 — контроллер для управления насосами a129378-42.jpg

ОВЕН СУНА-121 — контроллер для управления насосами a129378-43.jpg

ОВЕН СУНА-121 — контроллер для управления насосами a129378-44.jpg

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

FAQ

Можно ли использовать СУНА-121 с датчиками ДИВ, ДВ, ДА?
— Нельзя, прибор работает только с датчиками избыточного давления. Задавать можно только положительные уставку и диапазоны.

Как можно избавиться от дребезга контактов дискретных датчиков?
— Увеличить время фильтра для соответствующего дискретного входа (Системное меню-Входы).

Не запускается алгоритм на СУНА-121, горит авария. Как ее сбросить?
— Для сброса аварии необходимо нажать комбинацию клавиш “ALT+SEL”, выбрать параметр “Сброс аварии”, нажать “SEL” - параметр начнет мигать, с помощью стрелок пролистать до «Сбросить» и нажать «ОK». Перед сбросом аварии необходимо убедиться, что причина ее возникновения устранена.

Можно ли подключиться к конфигуратору по RS-485?
— Нет, только с помощью кабеля miniUSB.

При заказе модификации СУНА-121.09.00 нужно ли приобретать плату ПР-ИП485?
— При заказе СУНА-121 с 09 алгоритмом плату отдельно докупать не нужно. Покупка платы необходима только при перепрошивке СУНА-121 с любого другого алгоритма на 09.

Технические характеристики

Технические характеристики контроллера для управления насосами

Наименование	Значение (свойства)
	СУНА-121.220.хх	СУНА-121.24.хх
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В, при 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	есть	-
Выходное напряжение встроенного источника питания постоянного тока, В	24±3	-
Ток нагрузки встроенного источника питания, мА, не более	100	-
Электрическая прочность изоляции (между выходом питания и другими цепями), В	1780	-
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Slave – алгоритмы 01…08
	1-ый интерфейс RS-485 – Slave, 2-ой интерфейс RS-485 – Master(опрос двух модулей МЭ110-224.1Т для защиты насосов по току)– алгоритм 09
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм	123×90×58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
Средний срок службы, лет	8
Дискретные входы
Количество входов	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип датчика для дискретного входа	механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);	- механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);
		- с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором)
Ток «логической единицы», мА	0,7…1,45	2…4
Ток «логического нуля», мА	0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
Уровень сигнала, соответствующий «логическому нулю», В	0…40	-3…5
Минимальная длительность импульса, воспринимаемая дискретным входом, мс	50	2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс	100	30
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип измеряемых сигналов, униполярный	4…20 мА, 0…4 кОм
Предел основной приведенной, погрешности, %	± 1 %
Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом	121
Значение наименьшего значащего разряда	6 мкА (0…20 мА/3700)
Период обновления результатов измерения четырех каналов, мс, не более	10
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Коммутируемое напряжение в нагрузке, В, не более
– для цепи постоянного тока	30 (резистивная нагрузка)
– для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного токаи cosφ >0,95;3 А при напряжении не более 30 В постоянного тока
Установившийся ток при максимальном напряжении:
– для цепи постоянного тока, А, не более	5 (резистивная нагрузка)
– для цепи переменного тока, А, не более	10 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000
Электрический ресурс реле, циклов, не менее	200 000: 3 А при 125 В переменного тока, резистивная нагрузка;
	100 000: 3 А при 250 В переменного тока;
	100 000: 5 А, 30 В постоянного тока, резистивная нагрузка;
	25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
Индикация и элементы управления
Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы	два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

Закрытые взрывобезопасные помещения без агрессивных паров и газов.
Температура окружающего воздуха: -20…+55 °С.
Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
Атмосферное давление: от 84 до 106,7 кПа.
Высота над уровнем моря не более 2000 м.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.

Схемы подключения контроллера для управления насосами

Схема подключения СУНА-121.Х.01.00

Схема подключения СУНА-121.Х.02.00

Схема подключения СУНА-121.Х.03.00

Условные обозначения для СУНА-121.01, СУНА-121.02, СУНА-121.03

СУНА-121.01	СУНА-121.02	СУНА-121.03
PDS Н1 - датчик перепада давления на первом насосе (НЗ)РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ)PDS Н2 - датчик перепада давления на втором насосе (НЗ)РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ)Р.макс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)ДСХ - датчик сухого хода (НЗ)Т. Н1 - датчик температуры первого насосаТ. Н2 - датчик температуры второго насосаН1 - сигнал управления первым насосомАв.Н1 - сигнал аварии первого насосаН2 - сигнал управления вторым насосомАв.Н2 - сигнал аварии второго насосаАв.Общ - лампа общей аварии	PDS Н1 - датчик перепада давления на первом насосе (НЗ)РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ)PDS Н2 - датчик перепада давления на втором насосе (НЗ)РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ)PDS Н3 - датчик перепада давления на третьем насосе (НЗ)РЦ Н3 - дискретный сигнал разрешения работы третьего насоса (НЗ)Р.макс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)ДСХ - датчик сухого хода (НЗ)Т. Н1 - датчик температуры первого насосаТ. Н2 - датчик температуры второго насосаТ. Н3 - датчик температуры третьего насосаН1 - сигнал управления первым насосомАв.Н1 - сигнал аварии первого насосаН2 - сигнал управления вторым насосомАв.Н2 - сигнал аварии второго насосаН3 - сигнал управления вторым насосомАв.Н3 - сигнал аварии второго насосаАв.Общ - лампа общей аварии	PDS Н1 - датчик перепада давления на первом насосе (НЗ)РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ)PDS Н2 - датчик перепада давления на втором насосе (НЗ)РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ)Р.низ - датчик реле давления “Низ” (НЗ)Р.верх - датчик реле давления “Верх” (НЗ)Р.макс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)ДСХ - датчик сухого хода (НЗ)Т. Н1 - датчик температуры первого насосаТ. Н2 - датчик температуры второго насосаН1 - сигнал управления первым насосомАв.Н1 - сигнал аварии первого насосаН2 - сигнал управления вторым насосомАв.Н2 - сигнал аварии второго насосаАд.ДД - авария датчика давленияАв.Общ - лампа общей аварии

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-121.

Схема подключения СУНА-121.Х.04.00

Схема подключения СУНА-121.Х.05.00

Схема подключения СУНА-121.Х.06.00

Условные обозначения для СУНА-121.04, СУНА-121.05, СУНА-121.06

СУНА-121.04	СУНА-121.05	СУНА-121.06
PDS Н1 - датчик перепада давления на первом насосе (НЗ)РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ)PDS Н2 - датчик перепада давления на втором насосе (НЗ)РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ)ДСХ - датчик сухого хода (НЗ)Т .Н1 - датчик температуры первого насосаТ. Н2 - датчик температуры второго насосаДД - аналоговый датчик давления на выходе насосной группыН1 - сигнал управления первым насосомАв.Н1 - сигнал аварии первого насосаН2 - сигнал управления вторым насосомАв.Н2 - сигнал аварии второго насосаАв.ДД - авария датчика давленияАв.Общ - лампа общей аварии	PDS Н1 - датчик перепада давления на первом насосе (НЗ)РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ)PDS Н2 - датчик перепада давления на втором насосе (НЗ)РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ)PDS Н3 - датчик перепада давления на третьем насосе (НЗ)РЦ Н3 - дискретный сигнал разрешения работы третьего насоса (НЗ)ДСХ - датчик сухого хода (НЗ)Т. Н1 - датчик температуры первого насосаТ. Н2 - датчик температуры второго насосаТ. Н3 - датчик температуры третьего насосаН1 - сигнал управления первым насосомАв.Н1 - сигнал аварии первого насосаН2 - сигнал управления вторым насосомАв.Н2 - сигнал аварии второго насосаН3 - сигнал управления вторым насосомАв.Н3 - сигнал аварии второго насосаАв.ДД - авария датчика давленияАв.Общ - лампа общей аварии	PDS Н1 - датчик перепада давления на первом насосе (НЗ)РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ)PDS Н2 - датчик перепада давления на втором насосе (НЗ)РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ)Ур.1 - сигнал с первого датчика уровня (НЗ)Ур.2 - сигнал со второго датчика уровня (НЗ)Ур.3 - сигнал с третьего датчика уровня (НЗ)ДСХ - датчик сухого хода (НЗ)Р.макс - реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)Т. Н1 - датчик температуры первого насосаТ. Н2 - датчик температуры второго насосаН1 - сигнал управления первым насосомАв.Н1 - сигнал аварии первого насосаН2 - сигнал управления вторым насосомАв.Н2 - сигнал аварии второго насосаАв.Д.Ур - авария датчика уровняАв.Общ - лампа общей аварии
