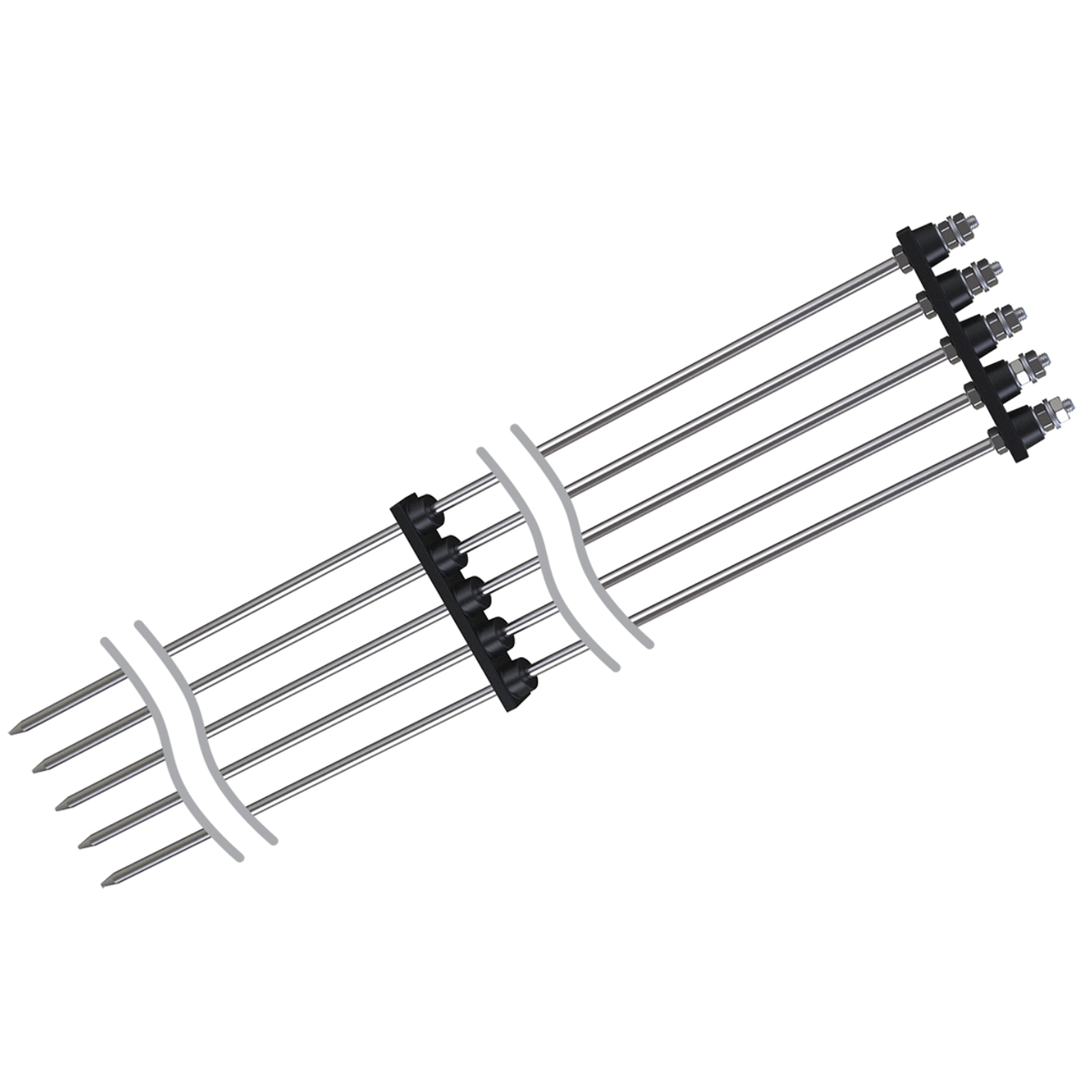

ОВЕН ДУ — кондуктометрические датчики уровня для открытых резервуаров

Многоэлектродные кондуктометрические датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.

Отличительные особенности

• 3-, 4-, 5-электродные исполнения длиной 0,5 / 1 / 1,95 / 2,5 / 3 / 3,5 / 4 м.
• Материал электродов: нержавеющая сталь 12Х18Н10Т.
• Гигиенический (пищевой) сертификат.
• Максимальная рабочая температура 85 °С.
• Не предназначены для контроля уровня жидкости, находящейся под давлением.
• При необходимости стержни датчика можно укоротить.

Конструкция. Принцип работы. Применение

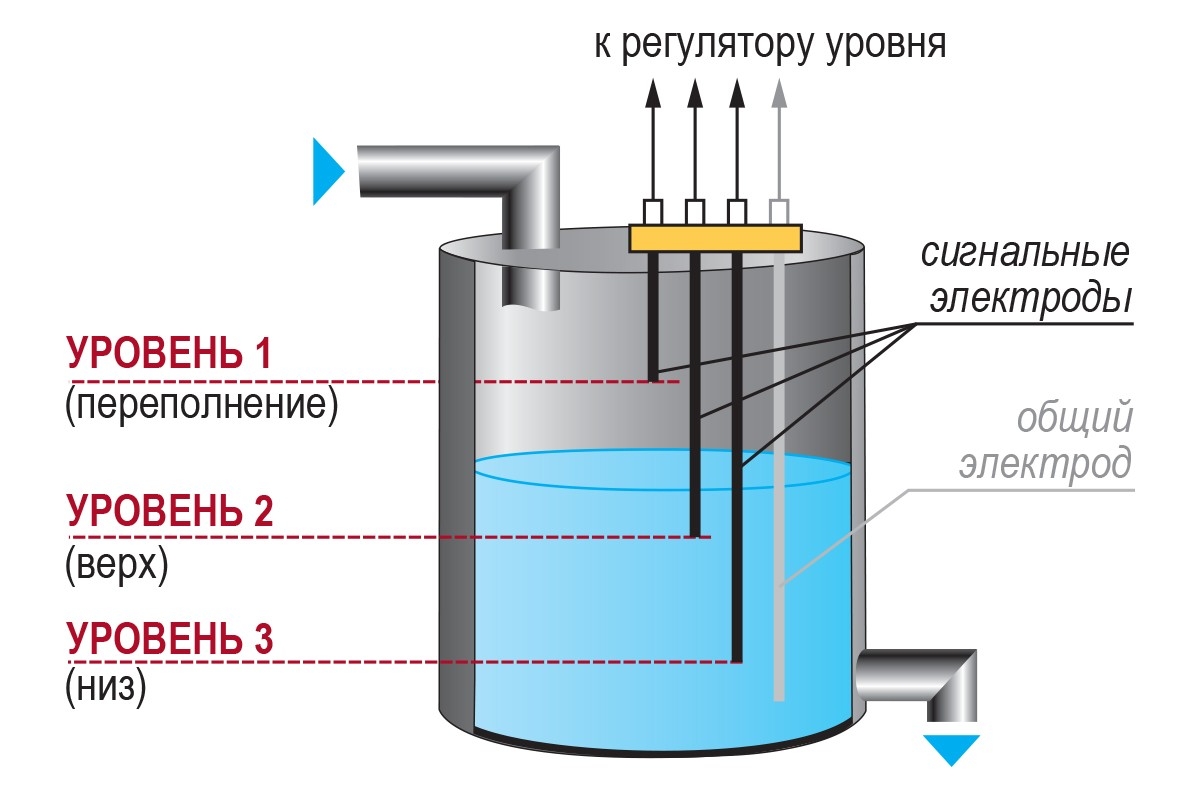

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.

Технические характеристики

Тип датчиков и модификация	ДУ.3	ДУ.4	ДУ.5
Габаритный чертеж
Количество стержней (электродов)	3	4	5
Длина стержней, L	0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м
Присоединительные размеры	H=34 мм	H=45 мм	H=56 мм
Материал	Стержнь – сталь нержавеющая 12Х18Н10ТРазделительная пластина – пластик
Максимальная рабочая температура	85 °С
Конструктивные преимущества	Возможность укорачивать длину поставляемых датчиковдо требуемой – в зависимости от условий применения

Количество разделительных пластин в зависимости от модификации датчика и длины стержней

Наименование	Длина стержня, м	Количество разделительных пластин, шт.
ОВЕН ДУ.3-0,5	0,5	2
ОВЕН ДУ.3-1	1	3
ОВЕН ДУ.3-1,95	1,95	4
ОВЕН ДУ.3-2,5	2,5	5
ОВЕН ДУ.3-3	3	6
ОВЕН ДУ.3-3,5	3,5	7
ОВЕН ДУ.3-4	4	8
ОВЕН ДУ.4-0,5	0,5	2
ОВЕН ДУ.4-1	1	3
ОВЕН ДУ.4-1,95	1,95	4
ОВЕН ДУ.4-2,5	2,5	5
ОВЕН ДУ.4-3	3	6
ОВЕН ДУ.4-3,5	3,5	7
ОВЕН ДУ.4-4	4	8
ОВЕН ДУ.5-0,5	0,5	2
ОВЕН ДУ.5-1	1	3
ОВЕН ДУ.5-1,95	1,95	4
ОВЕН ДУ.5-2,5	2,5	5
ОВЕН ДУ.5-3	3	6
ОВЕН ДУ.5-3,5	3,5	7
ОВЕН ДУ.5-4	4	8

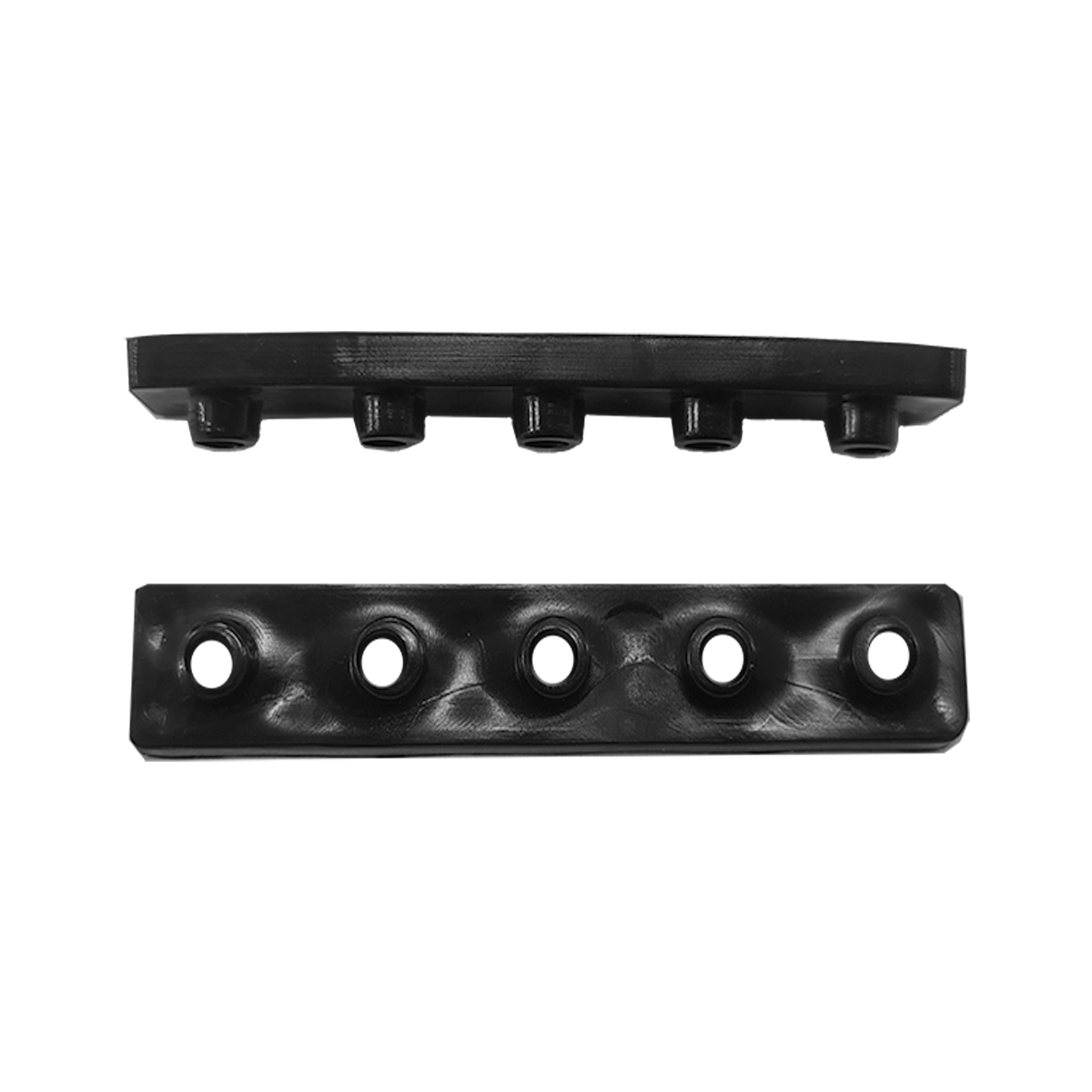

Планка (разделительные пластины)

Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.

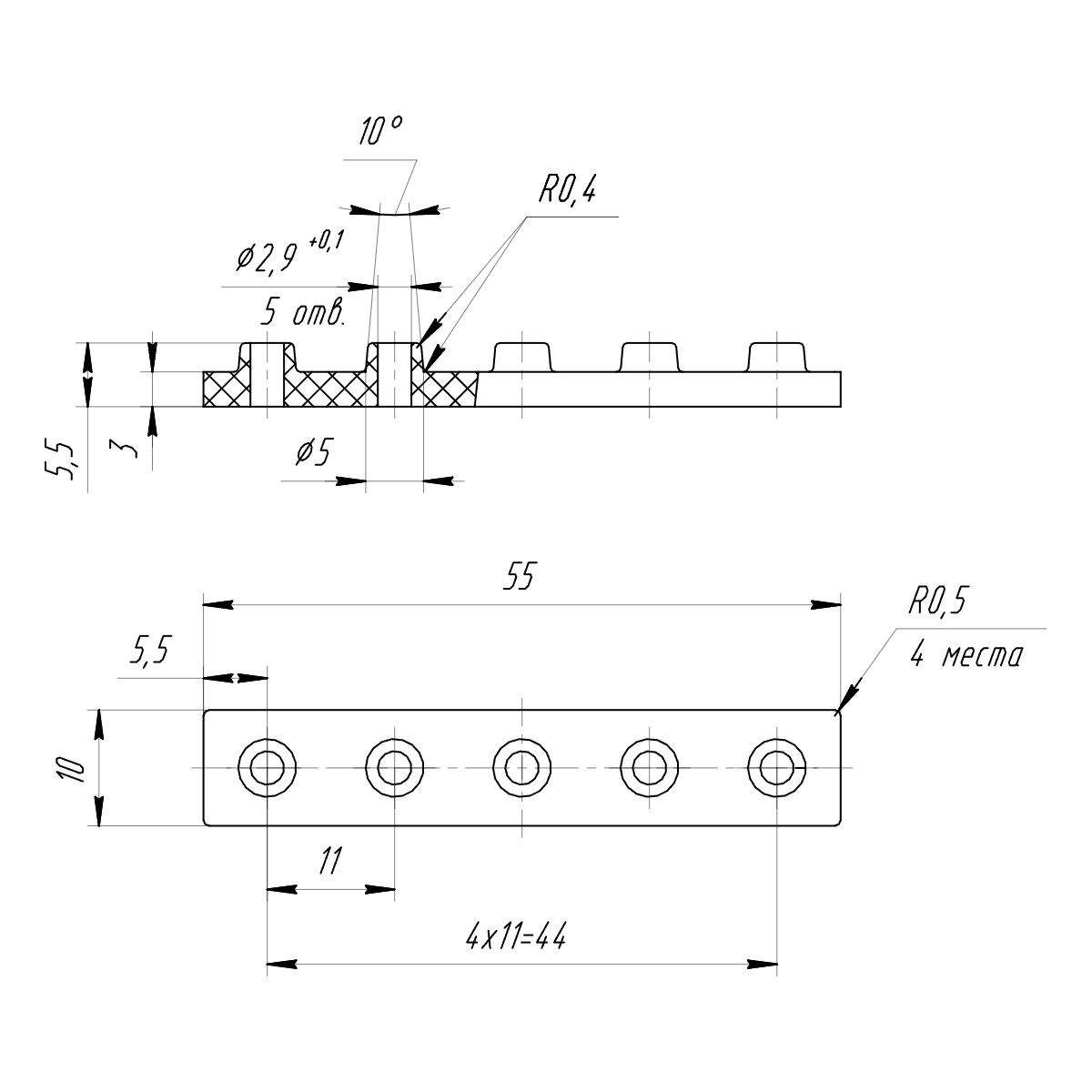

Внешний вид	Габаритный чертёж	Наименование
		Планка ДУ.5 (100 ШТ)заказать
		Планка ДУ.5 (50 ШТ)заказать
		Планка ДУ.5 (10 ШТ)заказать

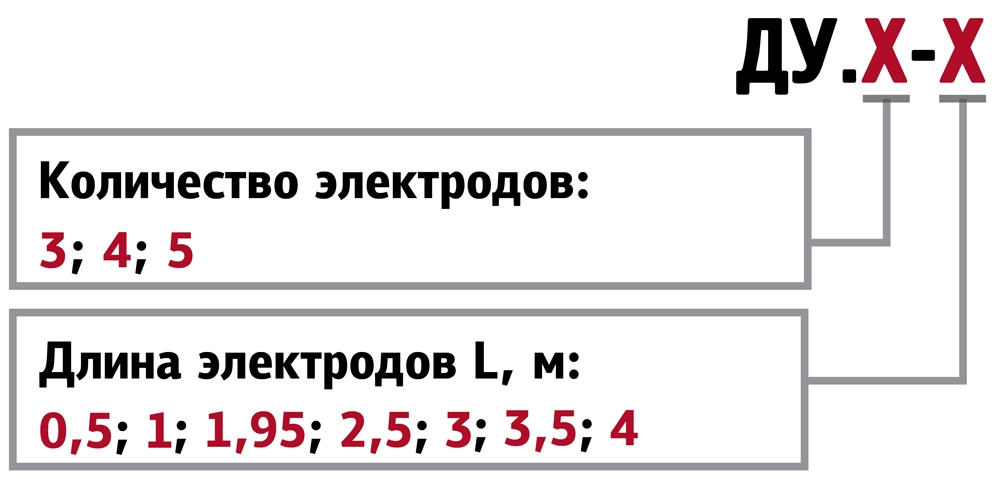

Модификации

Документация

Документация
Руководство по эксплуатации (краткое) ДС и ДУ	pdf	1.02 MB
Сертификаты
Гигиенический (пищевой) сертификат на ДС, ДУ	zip	2.56 MB
Отказное письмо на ДС, ДУ	zip	537.46 kB
Сертификат промышленной безопасности на ДХ	zip	10.11 MB

Комплектация

• Датчик ОВЕН ДУ
• Паспорт и гарантийный талон
