ОВЕН СУНА-122 — каскадный контроллер для управления насосами с преобразователем частоты

​​​​​​​

•
•
•
•
•

СУНА-122 - контроллер с готовыми алгоритмами для управления насосными группами совместно с частотным преобразователем. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.Применение каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

• осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке
• снизить затраты на потребление электроэнергии
• обеспечить точное поддержание заданного давления и равномерный износ насосов
• защитить все насосы системы от аварийных ситуаций
• сэкономить на покупке и установке частотных преобразователей для ведомых двигателей

Преимущества каскадного управления насосами

	Универсальность 5 готовых алгоритмов позволяют применять СУНА-122 в различных схемах управления насосами совместно с частотным преобразователем
	Простота СУНА-122 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
	Безопасность СУНА-122 контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.
	Экономичность Равномерный износ оборудования за счет поочередного управления насосами. Снижение затрат на электроэнергию. Экономия на устройствах плавного пуска.
	Взаимозаменяемость Единая аппаратная база всех устройств линейки СУНА-122 позволяет осуществлять смену алгоритма управления.
	Диспетчеризация Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-122 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.

Функциональные возможности контроллеров для управления насосами

• Регулирование давления
• Регулирование уровня
• Контроль исправности насоса
• Защита от сухого хода
• Аварийная стратегия
• Резервирование

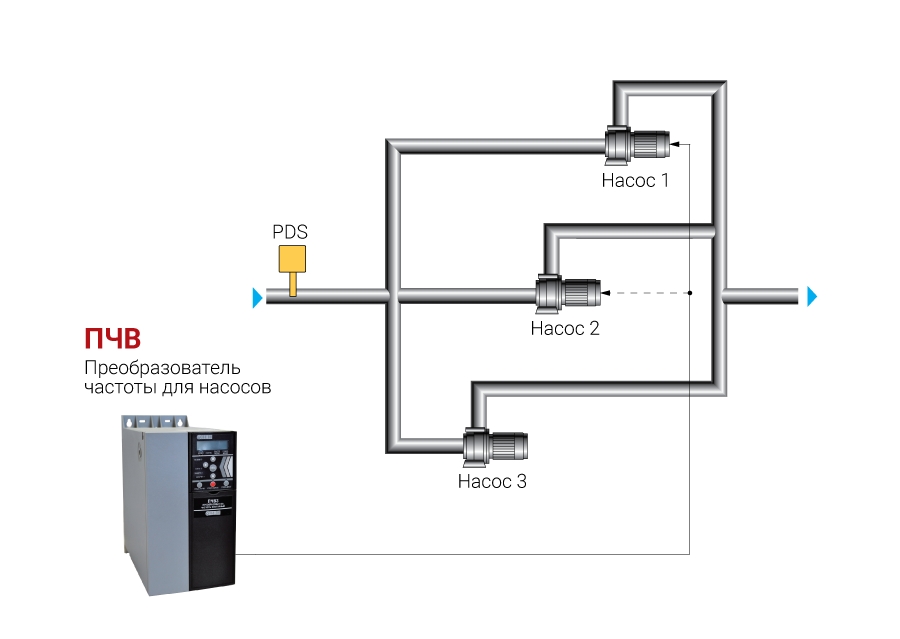

Частотное управление насосами для регулирования давленияЧастотное управление насосами позволяет обеспечить точное поддержание заданного давления в системе. Алгоритмы ориентируются на показания аналоговых датчиков давления
.
Частотное управление насосами для регулирования уровняУправление насосами совместно с преобразователем частоты позволяет обеспечить точное поддержание заданного уровня в системе. Работа алгоритма осуществляется по одному аналоговому и двум дискретным датчикам уровня

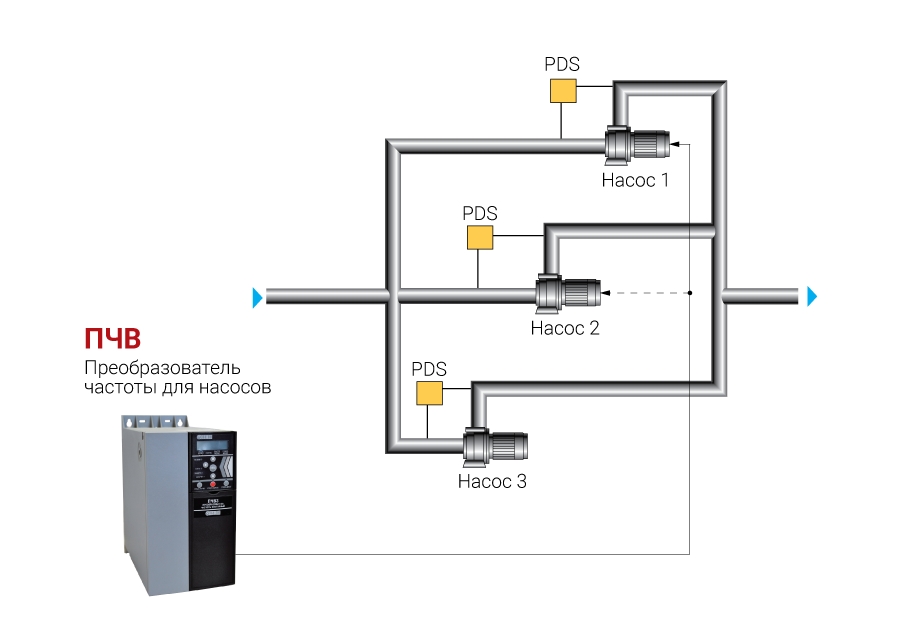

Контроль перепада давления на насосахСУНА-122 контролирует работоспособность каждого насоса по датчику перепада давления.

Защита от сухого ходаДля защиты насосов СУНА-122 контролирует наличие воды в системе по датчику сухого хода.

Аварийная стратегияВ контроллеры СУНА-122 заложен алгоритм аварийной стратегии. Выход из строя частотного преобразователя не приведет к остановке системы, контроллер зафиксирует аварию, но продолжит работу за счет насосов работающих от сети
.
Резервирование насосовКаждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-122 включает в работу резервный насос.

Алгоритмы для каскадного управления насосами

Каскадный контроллер СУНА-122 выпускается в 5-и модификациях и позволяет реализовать следующие алгоритмы каскадного управления насосными группами:

№ алгоритма	Название алгоритма	Описание алгоритма	Пример

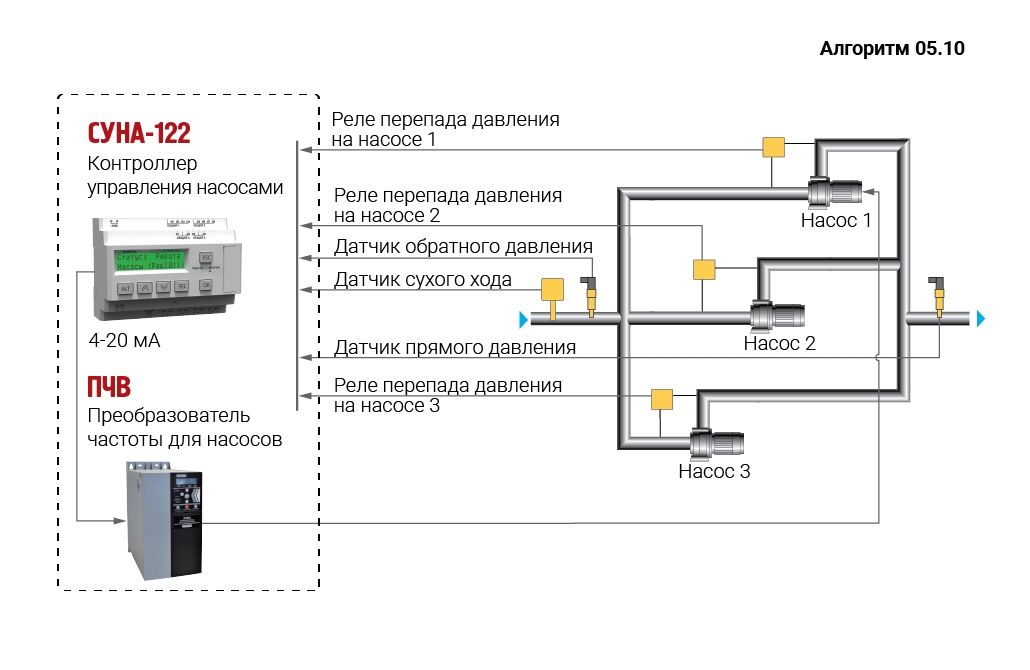

05.10	Регулирование давления (3 насоса) по аналоговому датчику давления	1 частотный преобразователь, постоянный мастер без чередования
05.20		1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса
05.30		1 частотный преобразователь, переменный мастер с чередованием

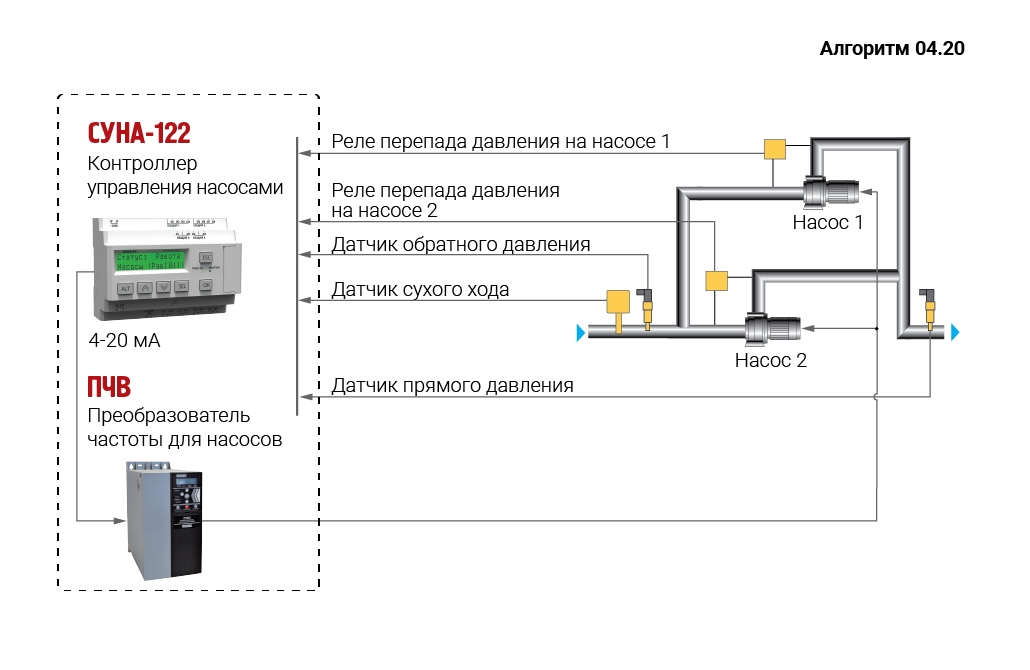

04.20	Регулирование давления (2 насоса) по аналоговому датчику давления	1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса
07.20	Регулирование уровня (2 насоса) по аналоговому датчику уровня	1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса

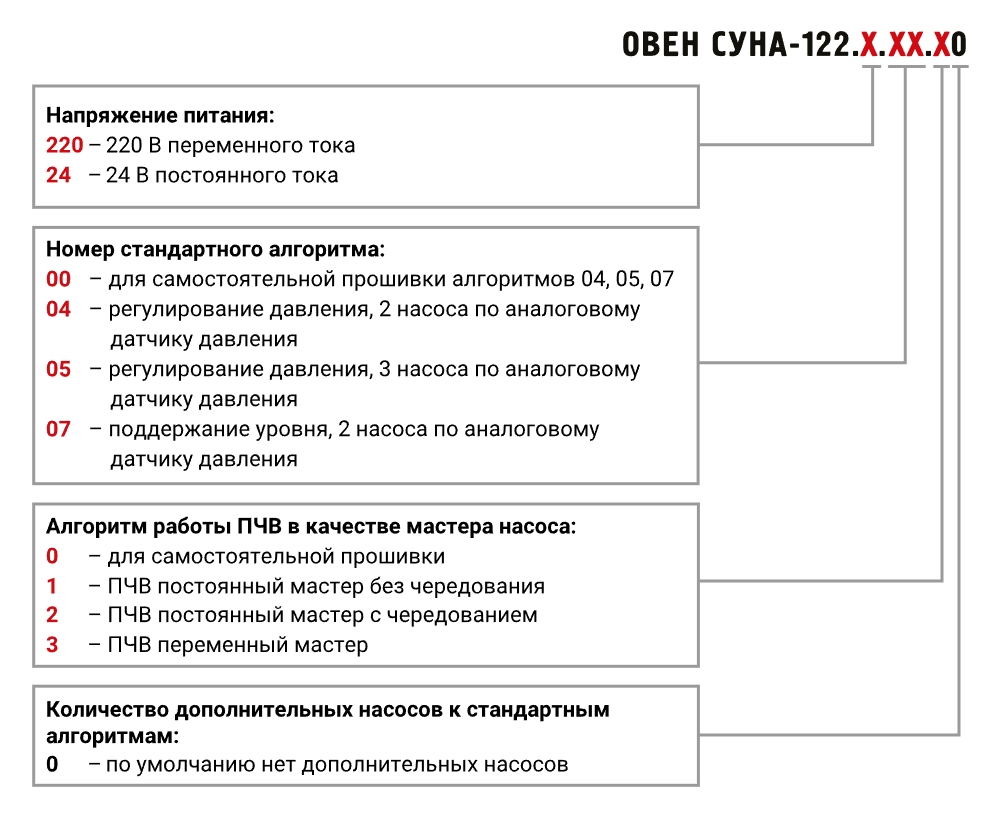

Модификации контроллеров для каскадного управления насосами

Дополнительные возможности

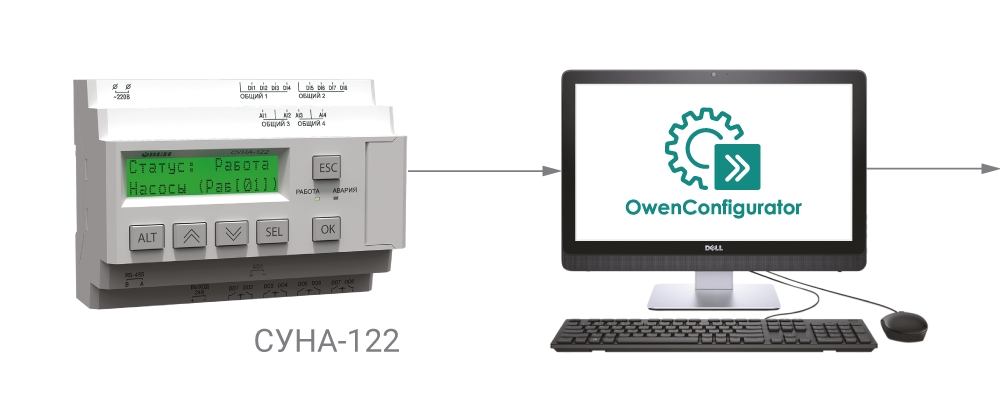

Конфигурирование контроллера для каскадного управления насосами с ПК

Контроллер СУНА-122 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.

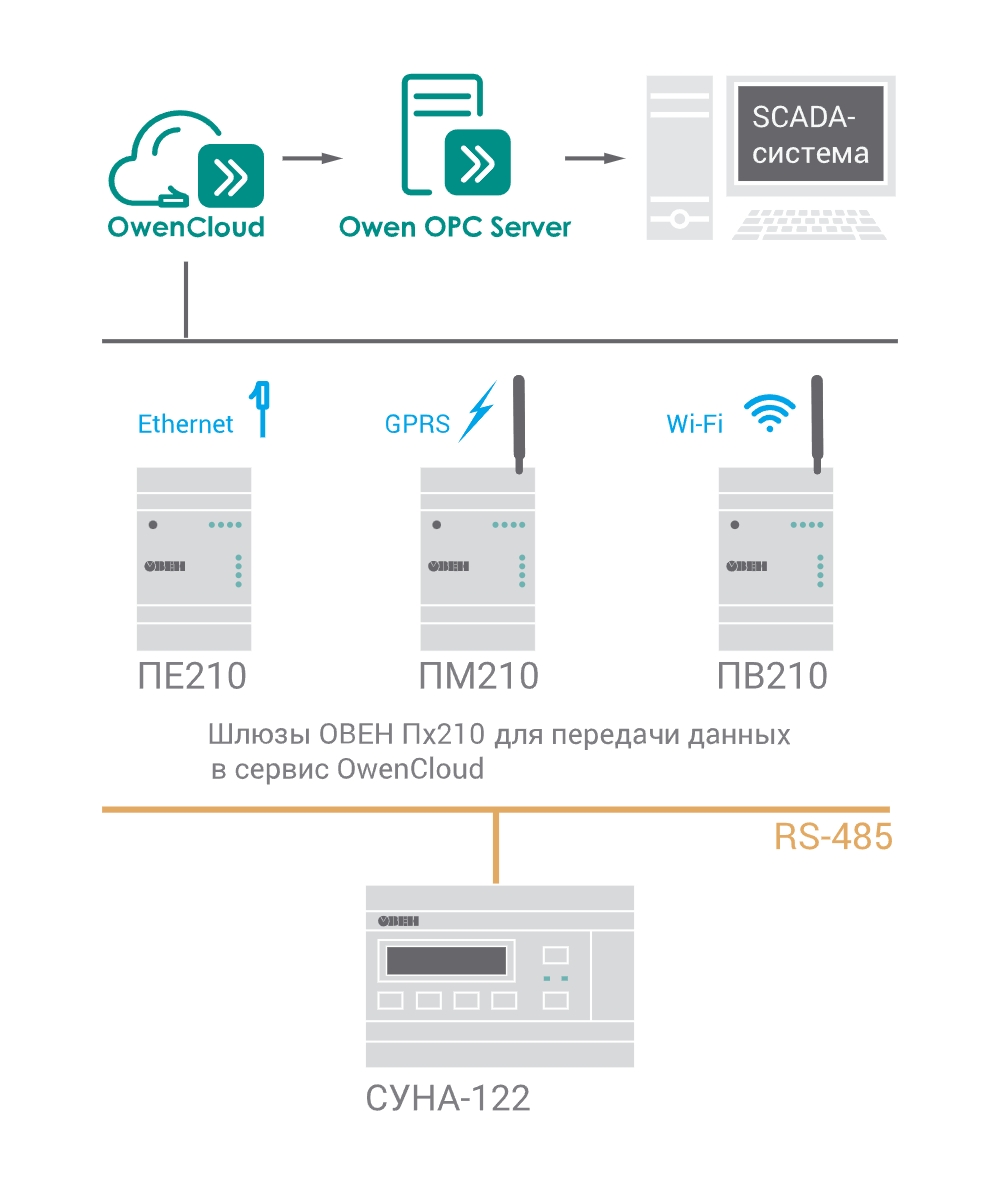

Диспетчеризация контроллера для каскадного управления насосами

Наличие интерфейса RS-485 позволяет включать СУНА-122 в системы распределенной диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-122

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

FAQ

Можно ли использовать СУНА-122 с датчиками ДИВ, ДВ, ДА?
— Нельзя, прибор работает только с датчиками избыточного давления. Задавать можно только положительные уставку и диапазоны.

Не запускается алгоритм на СУНА-122, горит авария. Как ее сбросить?
— Для сброса аварии необходимо нажать комбинацию клавиш “ALT+SEL”, выбрать параметр “Сброс аварии”, нажать “SEL” - параметр начнет мигать, с помощью стрелок пролистать до «Сбросить» и нажать «ОK». Перед сбросом аварии необходимо убедиться, что причина ее возникновения устранена.

Можно ли подключиться к конфигуратору по RS-485?
— Нет, только с помощью кабеля miniUSB.

Подойдет ли ПЧВ стороннего производителя для использования с СУНА-122?
— Мы рекомендуем использовать именно с ПЧВ Овен, но если у вас ПЧВ стороннего производителя, то главное, чтобы его можно было настроить:

• на режим от 0 до 50 Гц при подаче сигнала 4..20 мА.
• можно было сконфигурировать дискретный выход ПЧ так, чтобы при нормальном режиме работы он был замкнут, а при аварии размыкался. Так как данный сигнал подключается на вход "Ав.ПЧ" СУНА-122.

Нужно ли дополнительно настраивать ОВЕН ПЧВ3 при работе с прибором СУНА-122?
— Да, для настройки ПЧ выполните следующую последовательность действий:

• Установите параметры F02.01 - F02.06 в соответствии с характеристиками электродвигателя и проведите адаптацию двигателя, описанную вп. 9 РЭ ПЧВ.
• Установите источник запуска с дискретных входов: F01.01 = 1.
• Установите способ задания частоты с помощью аналогового входа: F01.02 = 2.
• Переключите DIP-переключатель AI в положение «ток» I.
• Ограничьте входной сигнал аналогового входа до 4...20 мА в параметре F5.50 = 20 %.

Технические характеристики

Технические характеристики контроллера для каскадного управления насосами

Наименование	Значение (свойства)
	СУНА-122.220.хх	СУНА-122.24.хх
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В, при 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	есть	-
Выходное напряжение встроенного источника питания постоянного тока, В	24±3	-
Ток нагрузки встроенного источника питания, мА, не более	100	-
Электрическая прочность изоляции (между выходом питания и другими цепями), В	1780	-
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus RTU, Modbus ASCII
Режим работы	Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция

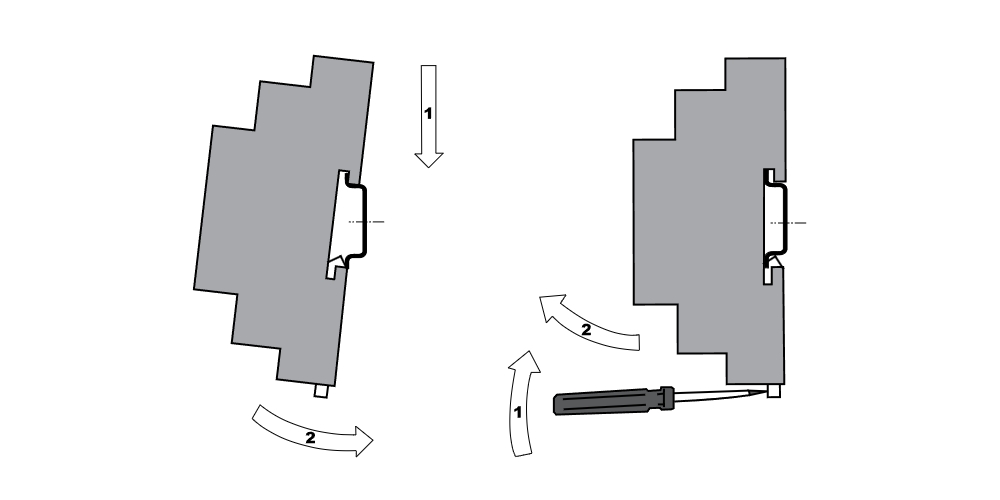

Тип корпуса	Для крепления на DIN-рейку (35 мм)

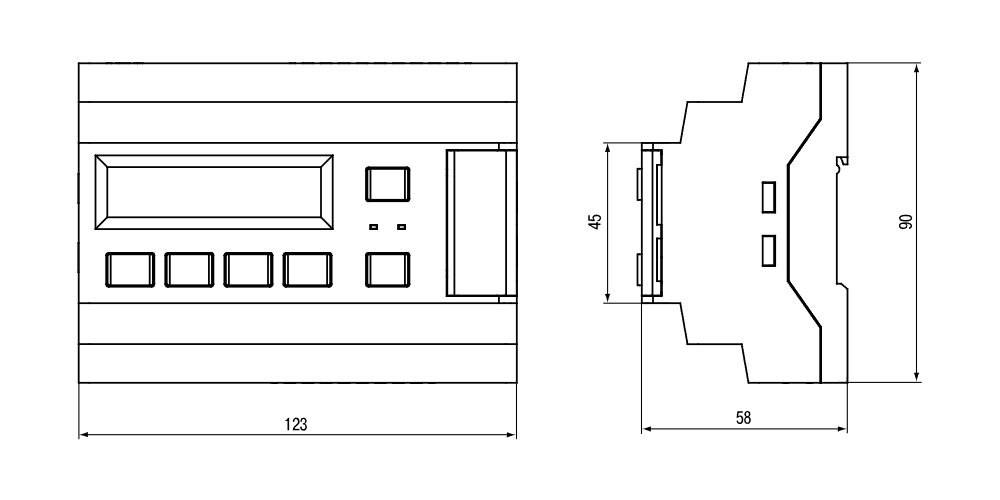

Габаритные размеры, мм	123×90×58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
Средний срок службы, лет	8
Дискретные входы
Количество входов	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип датчика для дискретного входа	Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
Ток «логической единицы», мА	0,7…1,45	2…4
Ток «логического нуля», мА	0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
Уровень сигнала, соответствующий «логическому нулю», В	0…40	-3…5
Минимальная длительность импульса, воспринимаемая дискретным входом	1,5 сек	2 мс
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип измеряемых сигналов, униполярный	4…20 мА
Предел основной приведенной, погрешности, %	±0,5
Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом	121
Значение наименьшего значащего разряда	6 мкА (0…20 мА/3700)
Период обновления результатов измерения четырех каналов, мс, не более	10
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Коммутируемое напряжение в нагрузке, В, не более:
– для цепи постоянного тока	30 (резистивная нагрузка)
– для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cosφ >0,95;3 А при напряжении не более 30 В постоянного тока
Установившийся ток при максимальном напряжении:
– для цепи постоянного тока, А, не более	5 (резистивная нагрузка)
– для цепи переменного тока, А, не более	10 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000
Электрический ресурс реле, циклов, не менее	200 000: 3 А при 125 В переменного тока, резистивная нагрузка
	100 000: 3 А при 250 В переменного тока
	100 000: 5 А, 30 В постоянного тока, резистивная нагрузка
	25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
Аналоговые выходы
Количество выходных устройств	1
Тип выходного устройства	ЦАП «параметр-ток»
Диапазон генерации тока, мА	4…20
Напряжение питания, В	12…30
Внешняя нагрузка не более, кОм	1
Гальваническая развязка	есть (индивидуальная)
Электрическая прочность изоляции, В	2830
Индикация и элементы управления
Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2х16 символов
Дискретные индикаторы	два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

• Закрытые взрывобезопасные помещения без агрессивных паров и газов.
• Температура окружающего воздуха: -20…+55 °С.
• Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
• Атмосферное давление: от 84 до 106,7 кПа.
• Высота над уровнем моря не более 2000 метров.
• По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
• По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
• По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
• Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
• По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

• для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
• для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.

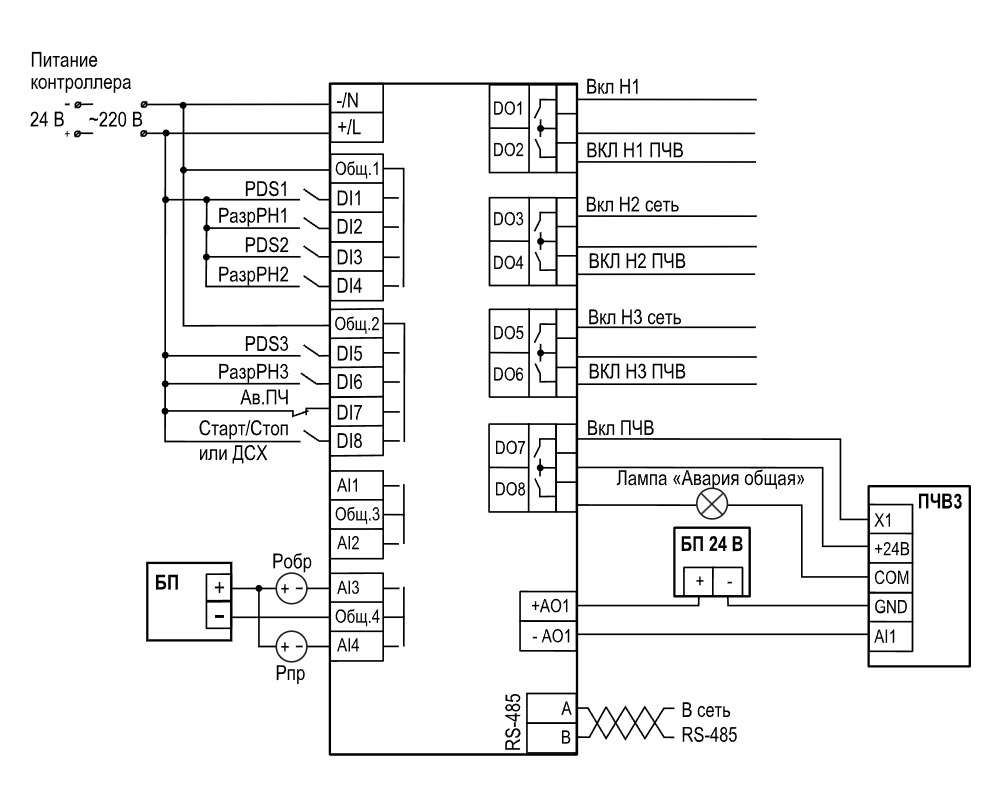

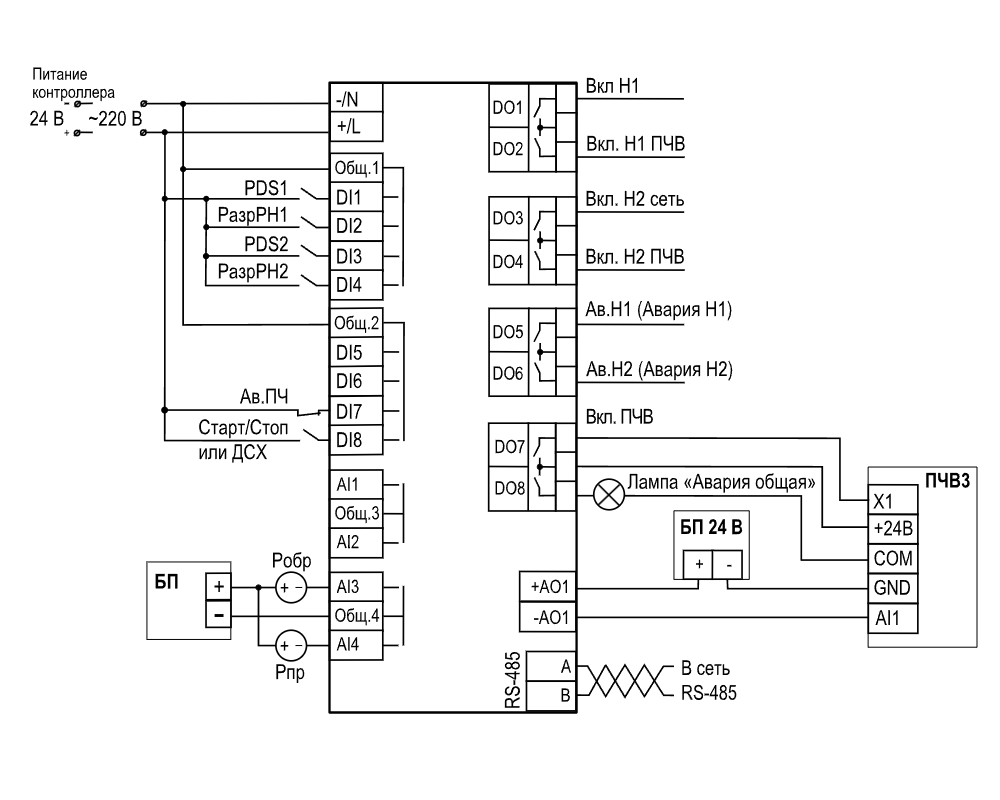

Схемы подключения контроллера для каскадного управления насосами Условные обозначения для СУНА-122.04.20 и СУНА-122.05.10

СУНА-122.04.20

СУНА-122.05.10

PDS1 - датчик перепада давления на насосе 1 (НЗ)PDS2 - датчик перепада давления на насосе 2 (НЗ)Разр.РН1 - разрешающая цепь насоса 1 (НЗ)Разр.РН2 - разрешающая цепь насоса 2 (НЗ)Ав.ПЧ - преобразователь частоты неисправен (НЗ)ДСХ - датчик сухого хода (НЗ)Робр - датчик обратного давленияРпр - датчик прямого давленияВкл.Н1 сеть - включить насос 1 от сетиВкл.Н1 ПЧВ - включить насос 1 от ПЧВВкл.Н2 сеть - включить насос 2 от сетиВкл.Н2 ПЧВ - включить насос 2 от ПЧВАв.Н1 - включить лампу “ Авария насоса 1”Ав.Н2 - включить лампу “ Авария насоса 2”Вкл.ПЧВ - включить преобразователь частотыАвария общая - включить лампу “Авария”

PDS1 - датчик перепада давления на насосе 1 (НЗ)PDS2 - датчик перепада давления на насосе 2 (НЗ)PDS3 - датчик перепада давления на насосе 3 (НЗ)Разр.РН1 - разрешающая цепь насоса 1 (НЗ)Разр.РН2 - разрешающая цепь насоса 2 (НЗ)Разр.РН3 - разрешающая цепь насоса 3 (НЗ)Ав.ПЧ - преобразователь частоты неисправен (НЗ)ДСХ - датчик сухого хода (НЗ)Робр - датчик обратного давленияРпр - датчик прямого давленияВкл.Н1 ПЧВ - включить насос 1 от ПЧВАв.Н1 - включить лампу “ Авария насоса 1”Вкл.Н2 - включить насос 2 от ПЧВАв.Н2 - включить лампу “ Авария насоса 2”Вкл.Н3 - включить насос 3 от ПЧВАв.Н3 - включить лампу “ Авария насоса 3”Ав.ДД - включить лампу “Неисправен датчик давления”Авария общая - включить лампу “Авария”

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-122. Условные обозначения для СУНА-122.05.20 и СУНА-122.05.30

СУНА-122.05.20

СУНА-122.05.30

PDS1 - датчик перепада давления на насосе 1 (НЗ)PDS2 - датчик перепада давления на насосе 2 (НЗ)PDS3 - датчик перепада давления на насосе 3 (НЗ)Разр.РН1 - разрешающая цепь насоса 1 (НЗ)Разр.РН2 - разрешающая цепь насоса 2 (НЗ)Разр.РН3 - разрешающая цепь насоса 3 (НЗ)Ав.ПЧ - преобразователь частоты неисправен (НЗ)ДСХ - датчик сухого хода (НЗ)Робр - датчик обратного давленияРпр - датчик прямого давленияВкл.Н1 сеть - включить насос 1 от сетиВкл.Н1 ПЧВ - включить насос 1 от ПЧВВкл.Н2 сеть - включить насос 2 от сетиВкл.Н2 ПЧВ - включить насос 2 от ПЧВВкл.Н3 сеть - включить насос 3 от сетиВкл.Н3 ПЧВ - включить насос 3 от ПЧВВкл.ПЧВ - включить преобразователь частотыАвария общая - включить лампу “Авария”

PDS1 - датчик перепада давления на насосе 1 (НЗ)PDS2 - датчик перепада давления на насосе 2 (НЗ)PDS3 - датчик перепада давления на насосе 3 (НЗ)Разр.РН1 - разрешающая цепь насоса 1 (НЗ)Разр.РН2 - разрешающая цепь насоса 2 (НЗ)Разр.РН3 - разрешающая цепь насоса 3 (НЗ)Ав.ПЧ - преобразователь частоты неисправен (НЗ)ДСХ - датчик сухого хода (НЗ)Робр - датчик обратного давленияРпр - датчик прямого давленияВкл.Н1 сеть - включить насос 1 от сетиВкл.Н1 ПЧВ - включить насос 1 от ПЧВВкл.Н2 сеть - включить насос 2 от сетиВкл.Н2 ПЧВ - включить насос 2 от ПЧВВкл.Н3 сеть - включить насос 3 от сетиВкл.Н3 ПЧВ - включить насос 3 от ПЧВВкл.ПЧВ - включить преобразователь частотыАвария общая - включить лампу “Авария”

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-122. Условные обозначения для СУНА-122.07.20

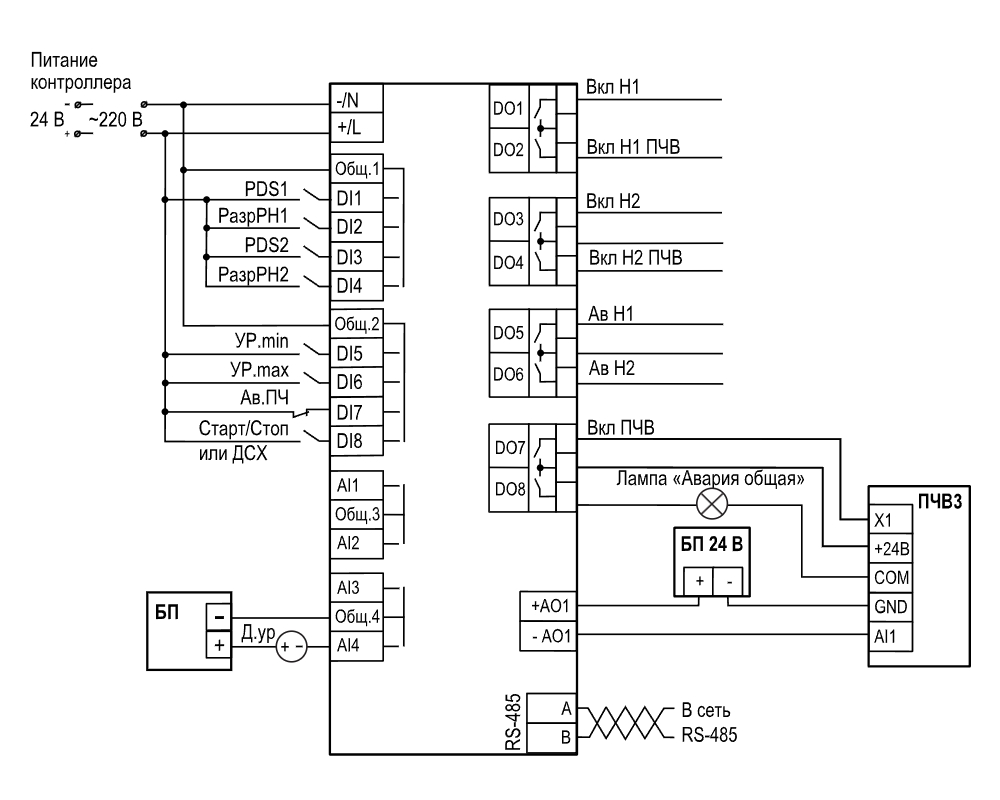

PDS1 - датчик перепада давления на насосе 1 (НЗ)PDS2 - датчик перепада давления на насосе 2 (НЗ)Разр.РН1 - разрешающая цепь насоса 1 (НЗ)Разр.РН2 - разрешающая цепь насоса 2 (НЗ)УР.min - датчик аварийно-низкого уровня (НЗ)УР.max - датчик аварийно-высокого уровня (НЗ)Ав.ПЧ - преобразователь частоты неисправен (НЗ)ДСХ - датчик сухого хода (НЗ)Д.ур - аналоговый датчик уровня

Вкл.Н1 - включить насос 1 от сетиВкл Н1 ПЧВ - включить насос 1 от ПЧВВкл.Н2 - включить насос 2 от сетиВкл Н2 ПЧВ - включить насос 2 от ПЧВАв.Н1 - включить лампу “ Авария насоса 1”Ав Н2 - включить лампу “ Авария насоса 2”Вкл.ПЧВ - включить преобразователь частотыАвария общая - включить лампу “Авария”

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-122.
