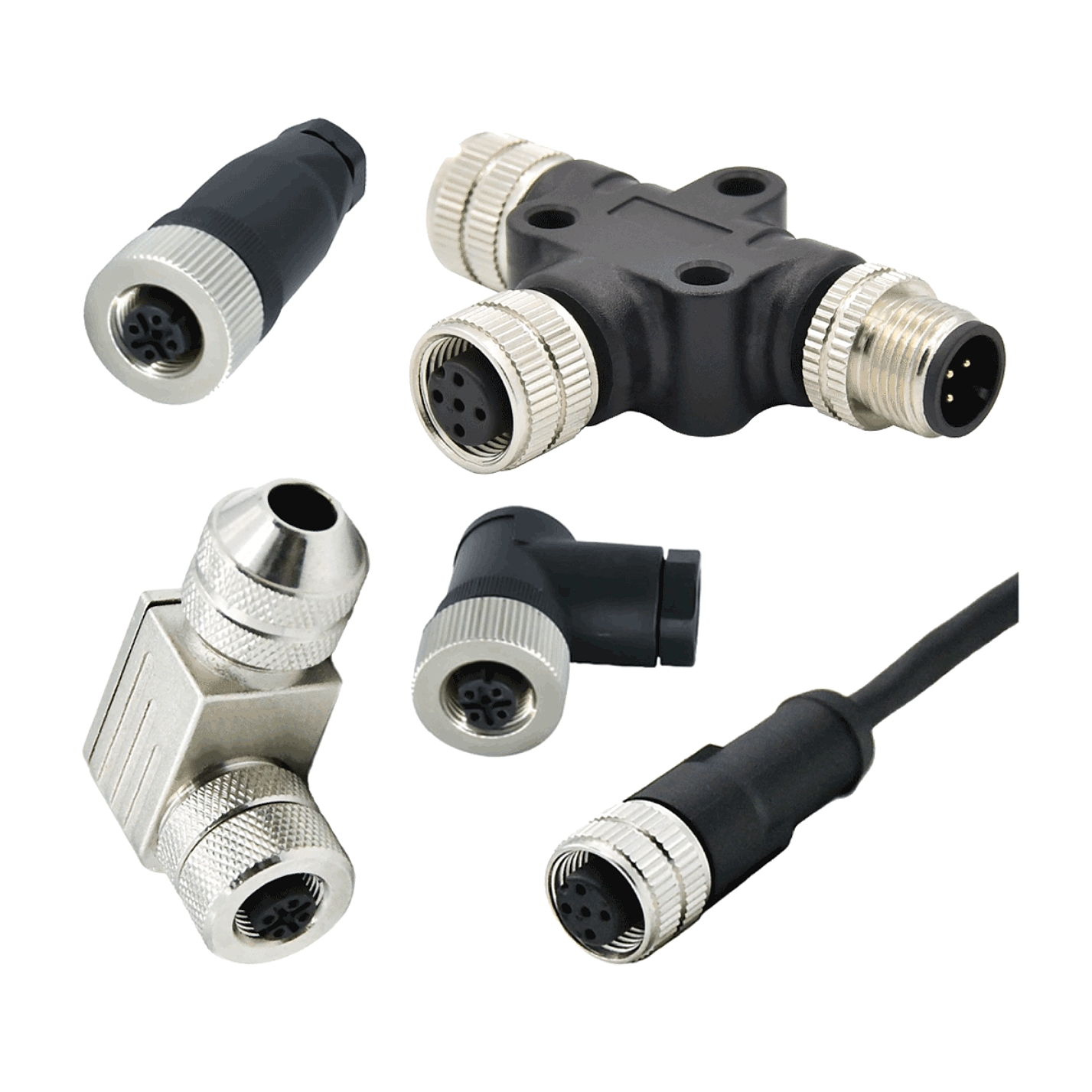

Разъёмные соединители М12 тип А предназначены для подключения датчиков с соответствующим выводом к вторичным измерительным приборам. Разъём имеет компактный корпус, который обеспечивает надёжность и простоту в установке.
- Разъём М12– это разборные соединители для возможности подключения любого кабеля необходимой длины с подключением провода под винт. Удобно использовать по месту эксплуатации. Конструкция разъёма может быть угловая или прямая. Материал корпуса пластиковый или из оцинкованной латуни.
- Кабельная сборка с разъёмом М12– это готовая формованная сборка, обеспечивающая надёжную степень защиты IP68 в месте соединения разъёма и кабеля, что позволяет использовать их в сложных климатических и промышленных условиях. Материал кабеля полиуретан (PUR) рассчитан на высокие температуры эксплуатации от -40 до +105 °С, а экран защищает от электромагнитных помех. Длина кабеля: 2, 5, 10 или 15 метров.
- Разветвитель М12– позволяет объединять несколько сигналов в один, имеет Т-образную форму.
В продаже представлены разъёмы и сборки на 5 и 6 контактов (pin).Разъём с количеством контактов 5 pin универсальный и подходит для штекеров М12 с количеством пинов 5, 4, 3 или 2.Разъём с количеством контактов 6 pin предназначен для подключения к датчику температуры с двумя чувствительными элементами по трёхпроводной схеме к каждому чувствительному элементу.
Технические характеристики
Схема рабочих контактов
Разъём М12 и разветвитель М12
| Параметр |
Количество контактов (pin) |
| 5 |
6 |
| Тип подключения кабеля (для "Разъём М12") |
под винт |
| Диапазон рабочих температур |
-40…+85 °С |
| Степень защиты |
IP67 / IP68 |
| Сопротивление изоляции |
300 В постоянного тока не менее 10 МОм |
| Сечение подключаемого провода: |
| Для PG7 |
Max 0,35 мм² |
| Для PG9 и SH |
Max 0,5 мм² |
| Для Т1 |
Max 0,75 мм² |
| Номинальное напряжение |
60 В |
30 В |
| Рабочее напряжение |
≤ 60 В |
≤ 30 В |
| Номинальный ток |
4 А |
2 А |
Кабельная сборка с разъёмом М12
| Параметр |
Количество контактов (pin) |
| 5 |
6 |
| Диапазон рабочих температур |
-40…+105 °С |
| Степень защиты |
IP68 |
| Экранированный кабель |
Да |
| Материал кабеля |
Полиуретан |
| Сопротивление изоляции |
300 В постоянного тока не менее 10 МОм |
| Сечение подключаемого провода не более |
0,35 мм² |
| Номинальное напряжение |
60 В |
30 В |
| Рабочее напряжение |
≤ 60 В |
≤ 30 В |
| Номинальный ток |
4 А |
2 А |
Конструктивное исполнение

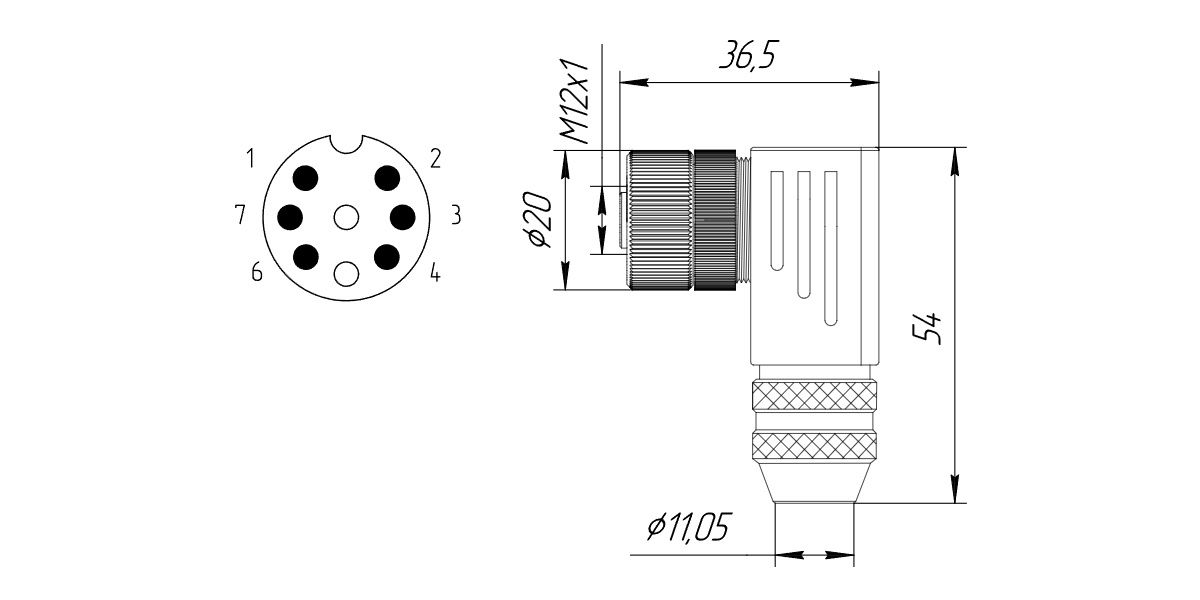

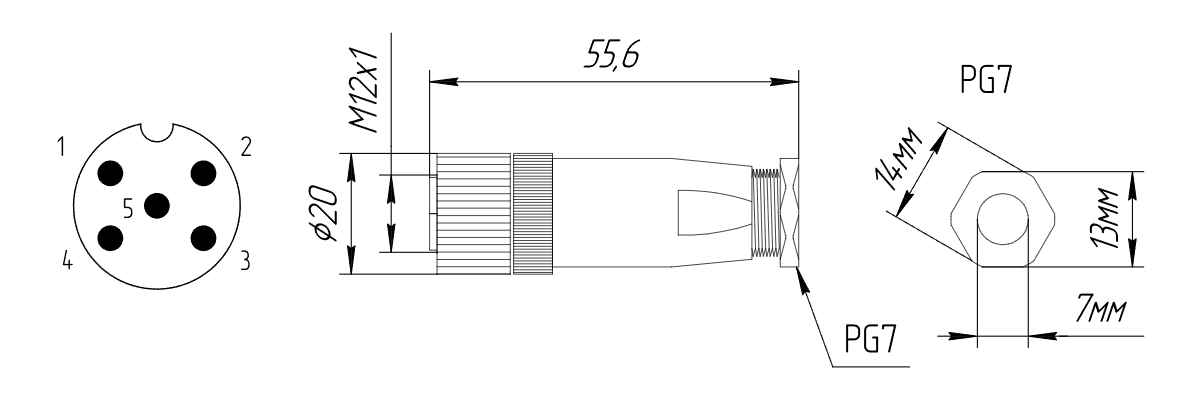

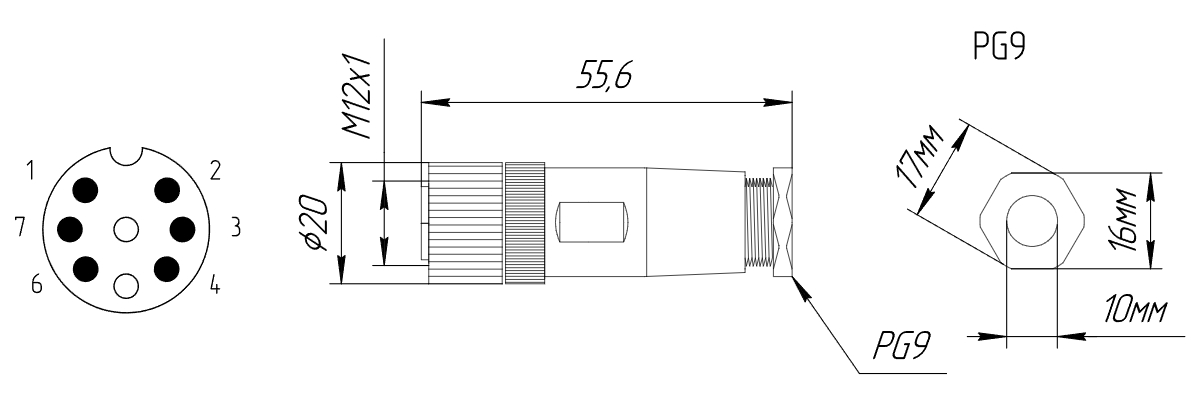

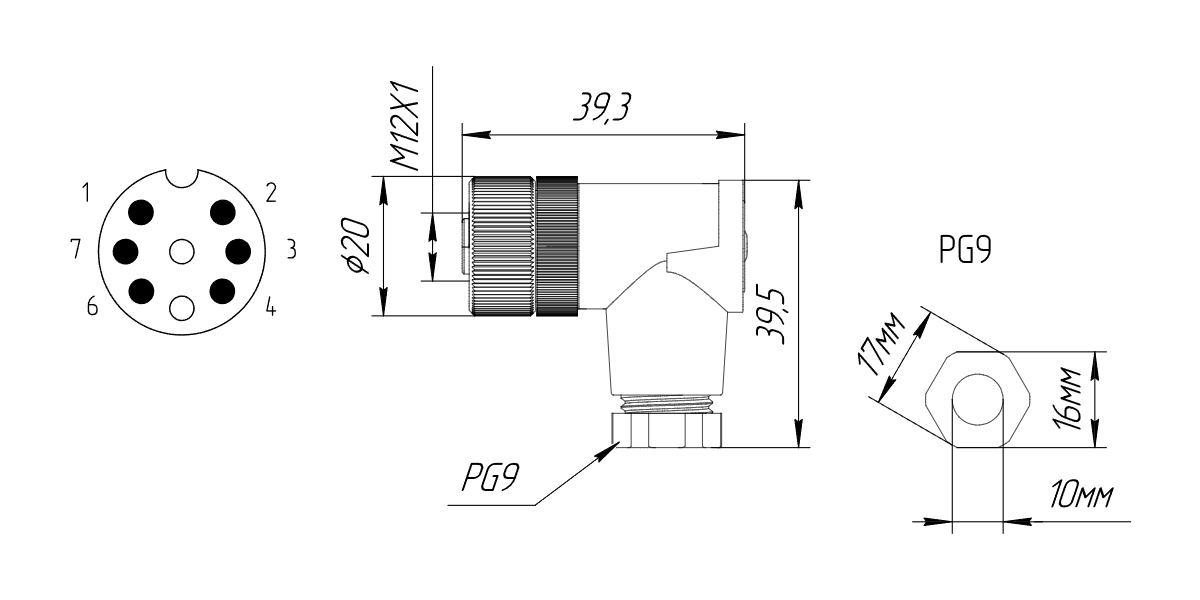

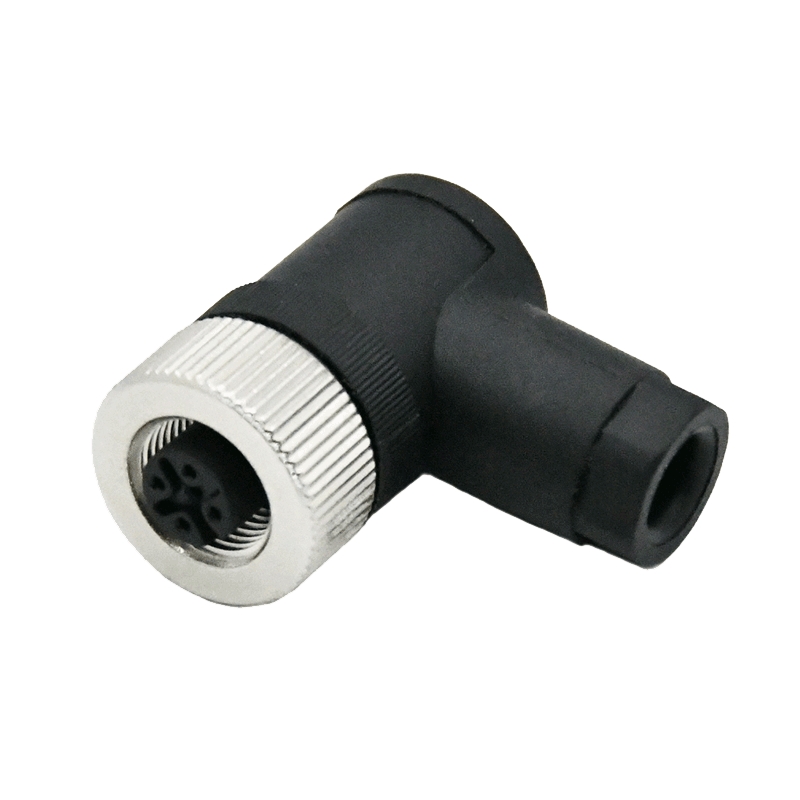

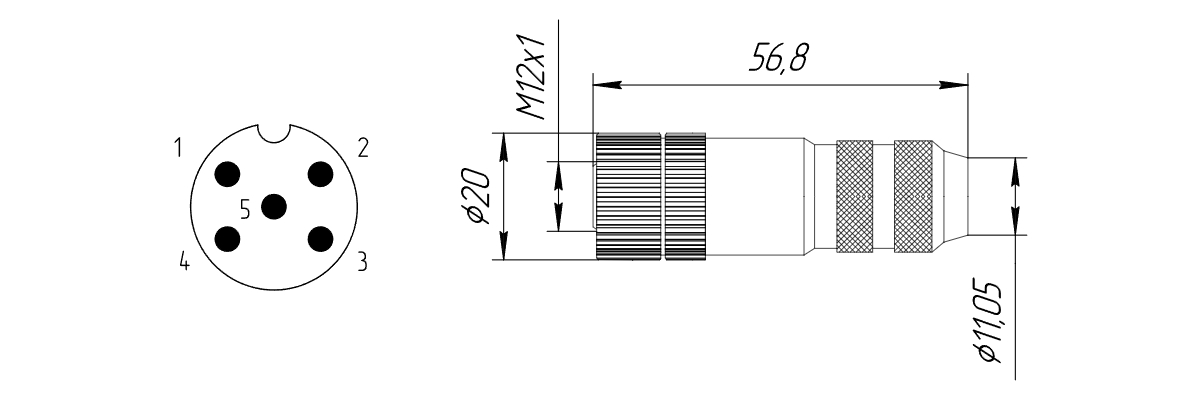

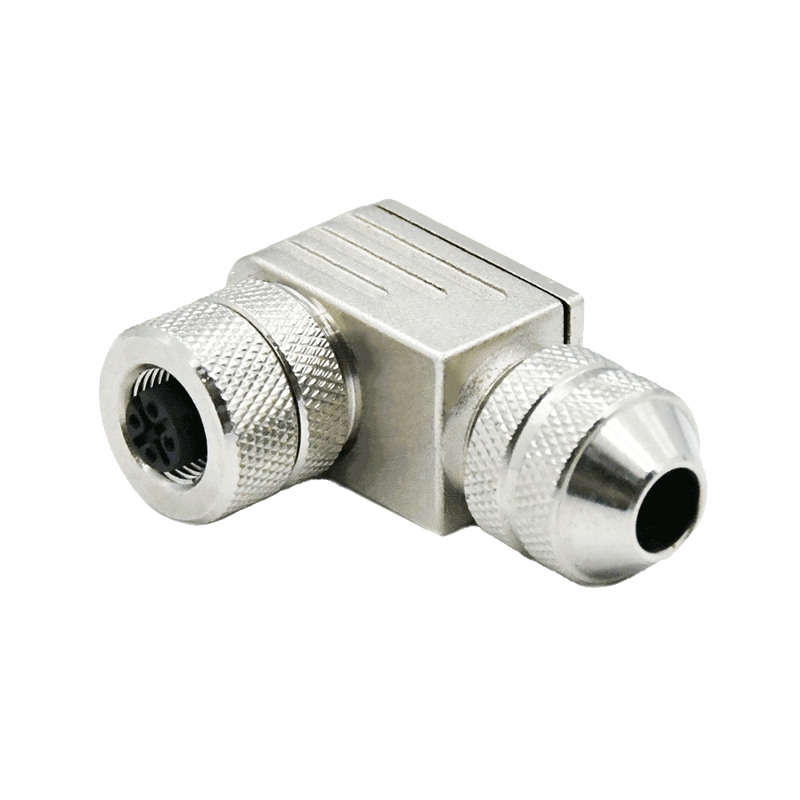

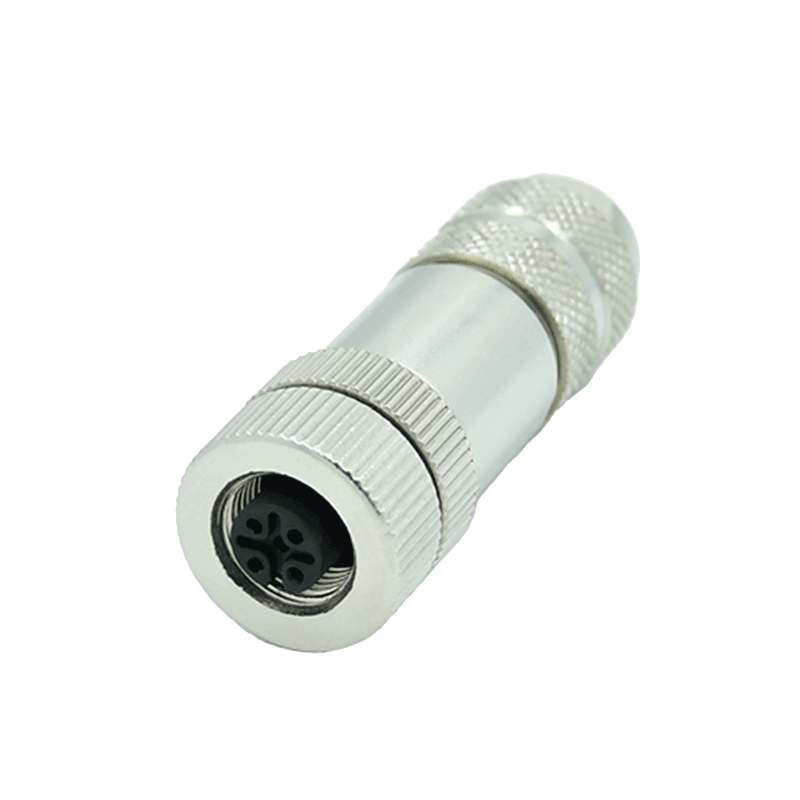

Разъём М12
| Внешний вид |
Габаритные размеры |
Наименование |
 |
 |
M12-A-FS-5-PG7заказать |
 |
M12-A-FS-5-PG9заказать |
 |
M12-A-FS-6-PG9заказать |
 |
 |
M12-A-FS-5-SHзаказать |
 |
 |
M12-A-FR-5-PG7заказать |
 |
M12-A-FR-5-PG9заказать |
 |
M12-A-FR-6-PG9заказать |
 |
 |
M12-A-FR-5-SHзаказать |
 |
M12-A-FR-6-SHзаказать |

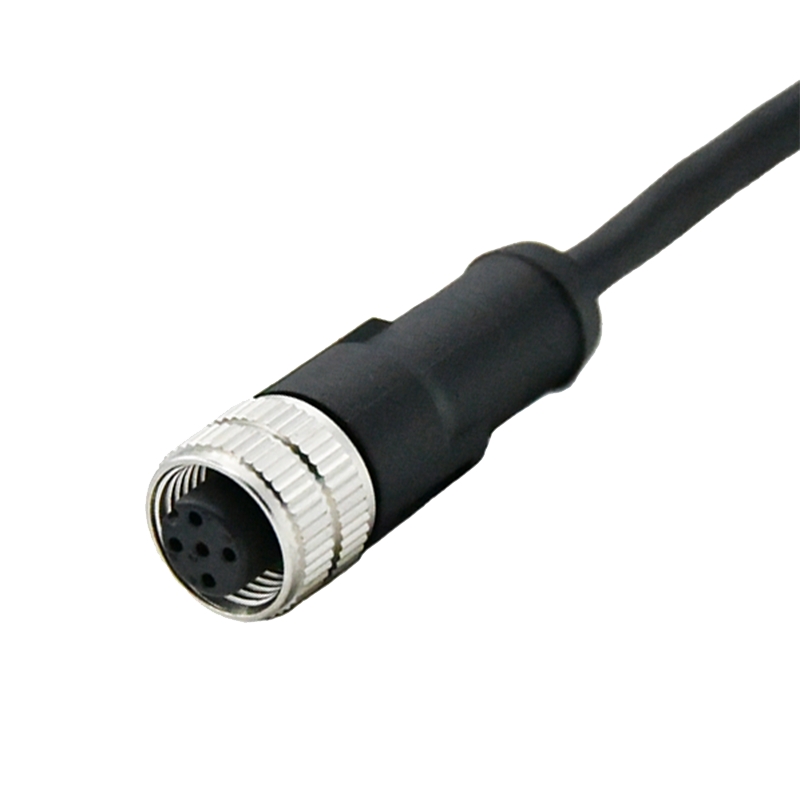

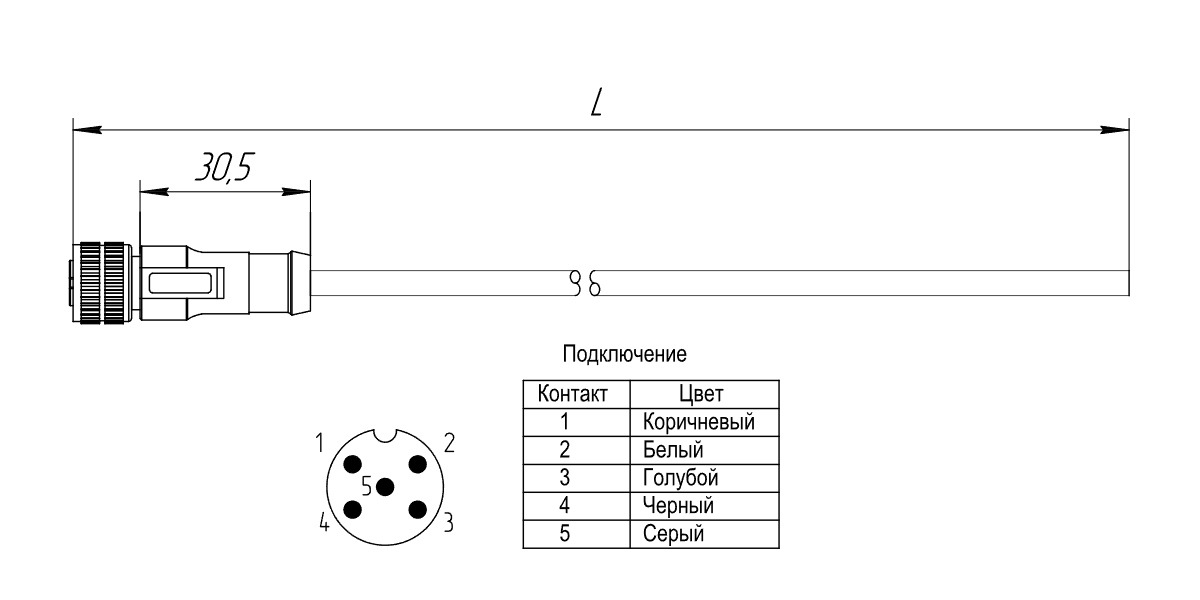

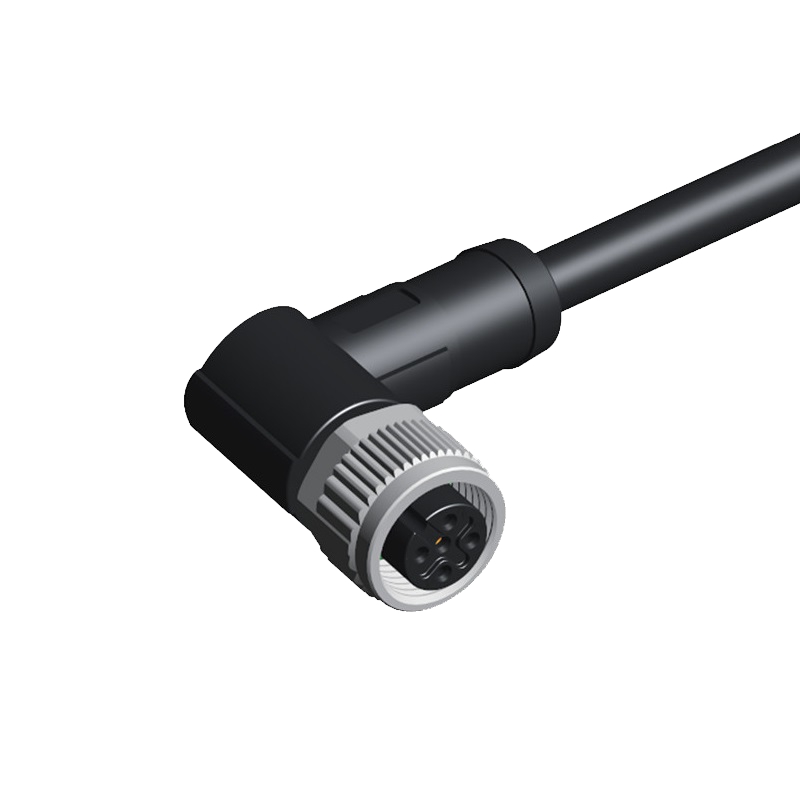

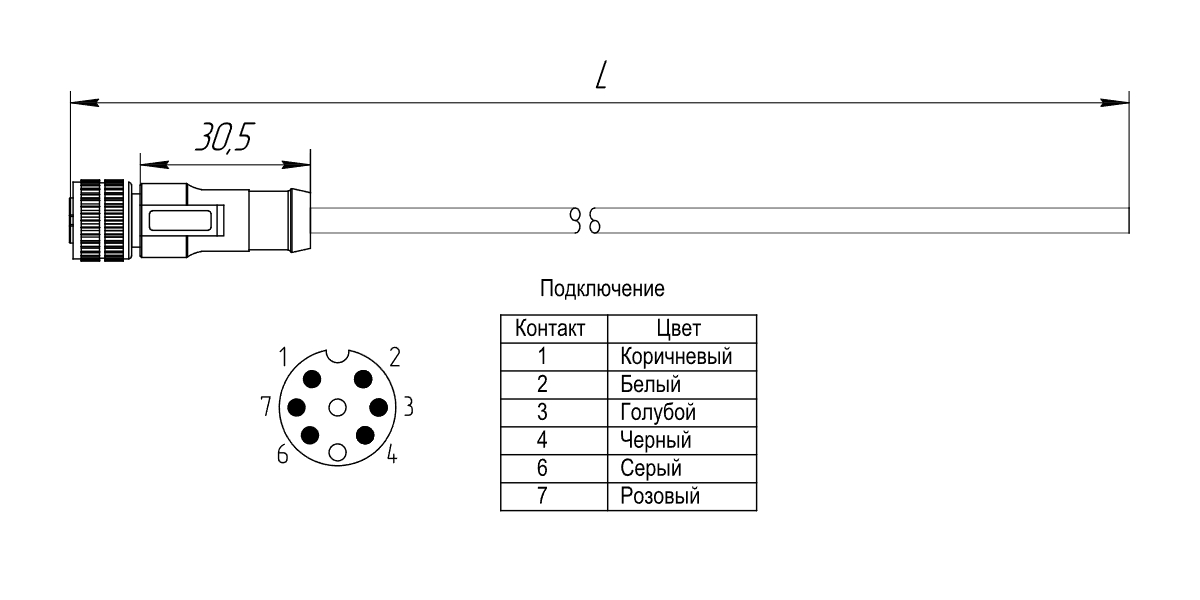

Кабельная сборка с разъёмом М12 и полиуретановым экранированным кабелем
| Внешний вид |
Габаритные размеры |
Наименование |
 |
 |
M12-A-FS-5-2-PUR-SH(2 метра)заказать |
| M12-A-FS-5-5-PUR-SH(5 метров)заказать |
| M12-A-FS-5-10-PUR-SH(10 метров)заказать |
 |
M12-A-FS-6-2-PUR-SH(2 метра)заказать |
| M12-A-FS-6-5-PUR-SHЗаказатьзаказать |
| M12-A-FS-6-10-PUR-SHзаказать |
 |
 |
M12-A-FR-5-2-PUR-SH(2 метра)заказать |
| M12-A-FR-5-5-PUR-SH(5 метров)заказать |
| M12-A-FR-5-10-PUR-SH(10 метров)заказать |
| M12-A-FR-5-15-PUR-SH(15 метра)заказать |
 |
M12-A-FR-6-2-PUR-SH(2 метра)заказать |
| M12-A-FR-6-5-PUR-SH(5 метров)заказать |
| M12-A-FR-6-10-PUR-SH(10 метров)заказать |
| M12-A-FR-6-15-PUR-SH(15 метра)заказать |
Разветвитель М12
| Внешний вид |
Габаритные размеры |
Наименование |
 |
 |
M12-A-AD-T-1заказать |
Модификации

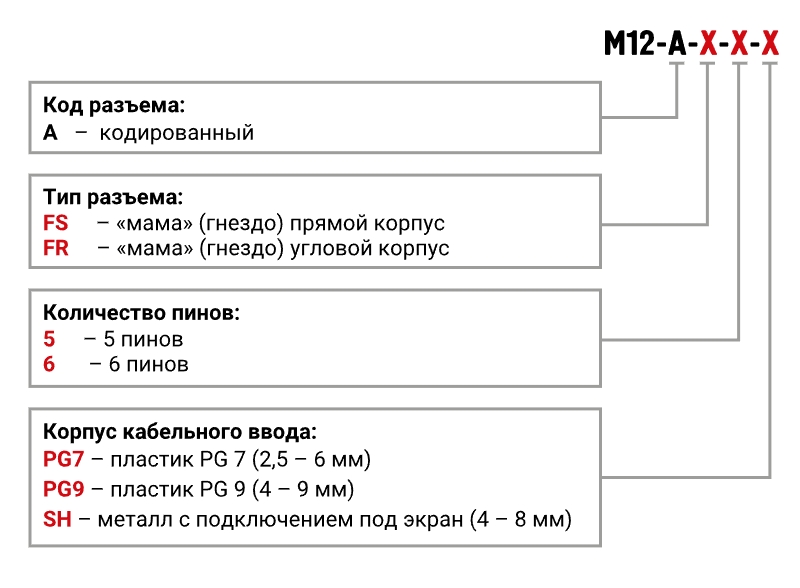

Разъём М12

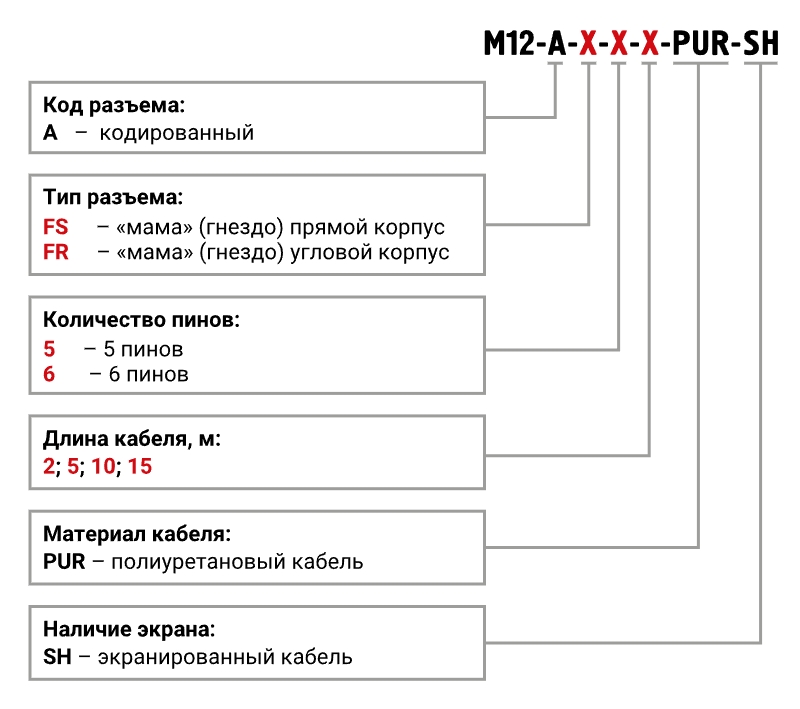

Кабельная сборка с разъёмом М12 и полиуретановым экранированным кабелем
