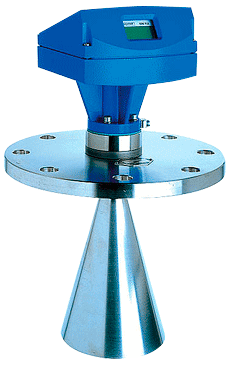

KROHNE BM 702 — Радарный уровнемер

  BM 702 - FMCW радарный уровнемер с двухпроводным подключением. Этот бесконтактный метод измерения представляет собой альтернативу методам, при которых требуется контакт со средой. Прибор не требует обслуживания и предназначен для измерения уровня, и объема жидкостей, паст, шламов в хранилищах, успокоительных трубах и выносных камерах.

► Принцип измерения:
Сигнал радара излучается антенной, отражается от поверхности продукта и принимается антенной снова через промежуток времени t. Расстояние до отражающего слоя, независящее от используемого метода измерения, определяется измерением времени прохождения t микроволнового сигнала. Уровень рассчитывается как разница между высотой емкости и дистанцией.

► Технические особенности:
    - FMCW радар в X-диапазоне (8.5 …9.9 ГГц) с цифровым управлением сигнала
    - Компактное устройство, модульная конструкция
    - Различные варианты антенны из различных материалов
    - Выход 4...20 мA (2-х проводное соединение)
    - EEx de [ia]
    - Категория защиты IP 66/67, соответствует NEMA 4/4X
    - Мин. высота емкости: 0,5 м (1,6 фут) Макс. диапазон измерения: 20 м (66 футов)
    - Мертвая зона: мин. 0,2 …0,5 м (0,7… 1,6 ft)
    - Соединение: DN 50 … DN 200, зависит от антенны
    - Рабочая температура: -40 … +70°C / -40 … +158°F
    - Погрешность: мин. ±1 cм или ±0.2%
