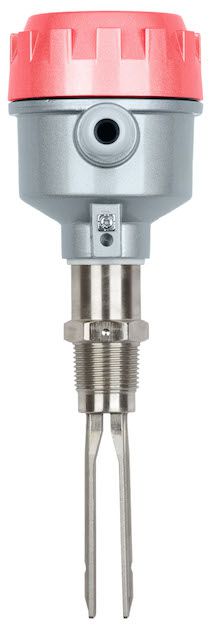

INNOLevel Vibro-U — Вибрационный датчик-сигнализатор уровня

Вибрационный сигнализатор предельного уровня INNOLevel Vibro серии IL-VU используется для мониторинга уровня сред.

Выходной сигнал – реле DPDT.

Датчик применяется для жидкостей с вязкостью ~ 1-10000 сСт.

Вибрационный сигнализатор предельного уровня INNOLevel Vibro серии IL-VU размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.

• Два пьезоэлектрических элемента.
• Корпусный тип: помимо измерительного зонда есть алюминиевая голова с крышкой, где находится блок обработки сигнала.
• Напряжение питания как на 24 В постоянного тока, так и 220 В переменного.
• Выходной сигнал ― реле DPDT.
• Трубное удлинение до 4 метров.

INNOLevel Vibro серии IL-VU может быть выполнен с трубным удлинением от 135 до 2000 мм. Для изменения глубины погружения зондов вибрационного датчика применяется муфта регулировки по высоте (поставляется опционально).

Принцип работы

Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зондов возникает затухание колебаний, которое электронно регистрируется и срабатывает соответствующий выход переключения.

Применение:

• Пищевая промышленность (вода, растительное масло, солевые и спиртовые растворы);
• Химическая промышленность (химические реагенты, моющие средства);
• ЖКХ (вода, конденсат).

Документация

Техническое описание INNOLevel Vibro-U (pdf)

Артикул	Наименование	Удлинение
INNOLevel Vibro IL-VUA	Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +80 С, Pmax=20 bar, 220 VAC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода	135 мм
INNOLevel Vibro IL-VUA-L300		300 мм
INNOLevel Vibro IL-VUA-L500		500 мм
INNOLevel Vibro IL-VUA-L1000		1000 мм
INNOLevel Vibro IL-VUA-L1500		1500 мм
INNOLevel Vibro IL-VUA-L2000		2000 мм
INNOLevelVibroIL-VUA-T	Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +150 С, Pmax=20 bar, 220 VAC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода	135 мм
INNOLevel Vibro IL-VUD	Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +80 С, Pmax=20 bar, 24 V AC/DC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода	135 мм
INNOLevel Vibro IL-VUD-L300		300 мм
INNOLevel Vibro IL-VUD-L500		500 мм
INNOLevel Vibro IL-VUD-L1000		1000 мм
INNOLevel Vibro IL-VUD-L1500		1500 мм
INNOLevel Vibro IL-VUD-L2000		2000 мм
INNOLevelVibroIL-VUD-T	Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +150 С, Pmax=20 bar, 24 V AC/DC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода	135 мм

Опции для вибрационного датчика уровня INNOLevel Vibro-U

Артикул	Описание
IL-PT1	Приварная бобышка, резьба 1" PT коническая, материал – сталь (Ст 3)
IL-PT1-S304	Приварная бобышка, резьба 1" PT коническая, материал – нержавеющая сталь (SUS304)
IL-SA-1PT-1 1/2R	Переходник 1 " PT - 1 1/2"R, нерж. сталь (SUS304)
IL-MA-1 1/2R	Муфта перемещения для IL-VU, 1 1/2"R, нерж. сталь (SUS304), Pmax=6 bar
