INNOLevel MicroPulse — Микроволновый сигнализатор уровня/затора (датчик заштыбовки)

Микроволновый сигнализатор уровня/затора INNOLevel MicroPulse предназначен для определения уровня/затора в перегрузочных течках, бункерах-самотеках подачи сыпучих порошкообразных, гранулированных и кусковых материалов.Также допускается применение сигнализатора в качестве бесконтактного датчика предельного уровня.

Принцип работы

При подаче напряжения питания передатчик генерирует волны, которые распространяются в направлении приемника. В случае если пространство между передатчиком и приемником заполняется сыпучим материалом, поглощающим или отражающим микроволны, сигнал к приемнику перестает поступать.Отсутствие сигнала на приемнике активирует релейный выход, используемый для сигнализации об образовании затора либо для управления исполнительными механизмами.

Микроволновый сигнализатор уровня/затора INNOLevel MicroPulse обладает рядом преимуществ:

• Повышенная устойчивость к механическим нагрузкам
• Работа в условиях повышенной температуры
• Регулируемая задержка выходного сигнала — исключение ложных срабатываний

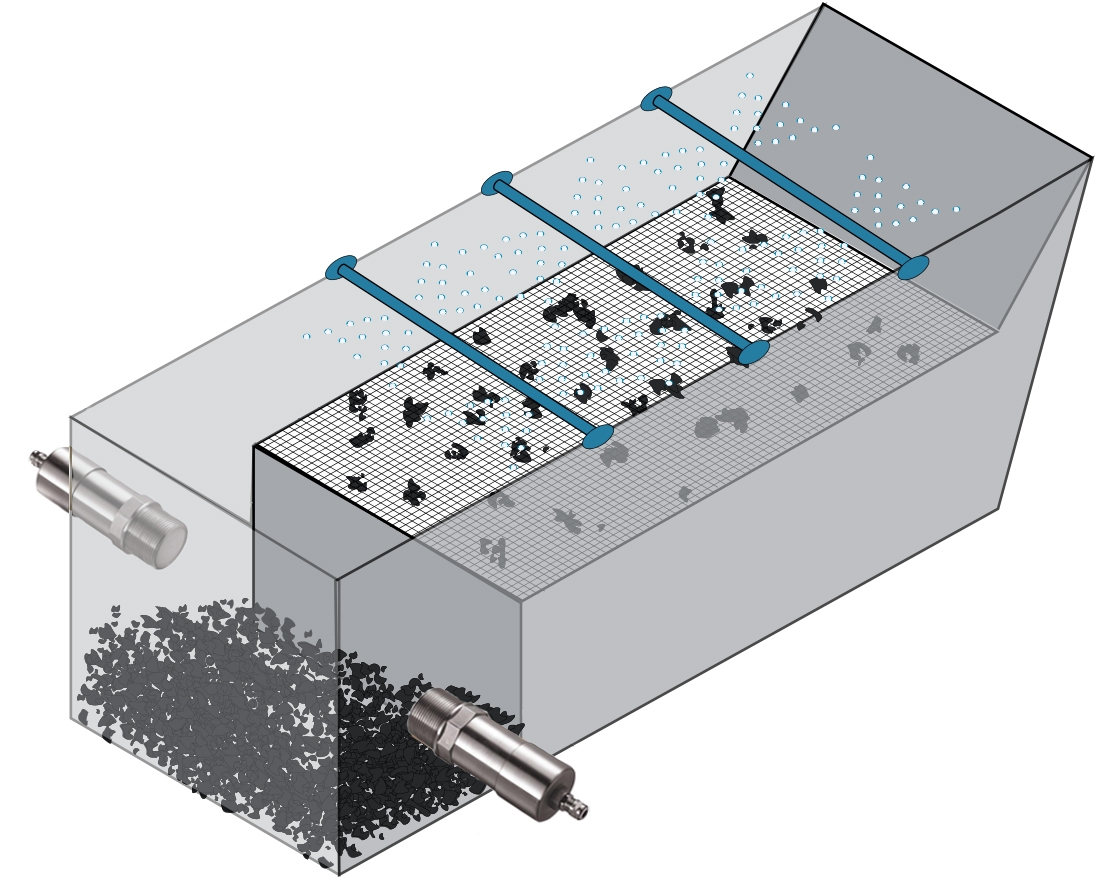

Микроволновый сигнализатор уровня/затора INNOLevel MicroPulse состоит из приемника и передатчика, которые устанавливаются на одной оси на противоположных стенках бункера.

Документация

Техническое описание INNOLevel MicroPulse (pdf)

Характеристики

Диапазон измерения	0… 8 м
Технологическое присоединение	Фланец 150 х150 мм
Рабочая температура	- 40… + 220° С
Макс.рабочее давление	20 Бар
Степень защиты	IP67
Напряжение питания	16… 30 В пост.тока
Выходной сигнал	Реле(SPDT) макс 250 В перем.тока, 1 A
Рабочая частота	24, 125 ГГц
Потребляемая мощность	До 2, 5 Вт
Задержка выходного сигнала	0, 1… 60 сек(регулируемая)

Применение

• Цементная промышленность(сырье для производства цемента, добавки)
• Горнодобывающая промышленность(руда, концентрат, порода)
• Бункера дробилок при производстве щебня и в угольной промышленности

В комплект поставки оборудования входят 2 монтажных адаптера.
