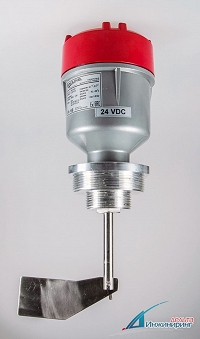

INNOLevel IL — Датчик-сигнализатор уровня сыпучих материалов во взрывозащищенном исполнении

Сигнализатор INNOLevel N-Ex представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается и двигатель снова включается.

Стандартные примеры применения датчика-сигнализатора уровня для сыпучих материалов INNOLevel:

• Зерно, комбикорм, шрот, лузга
• Мука, крахмал, сахар
• Уголь, угольная пыль
• Древесные опилки, щепа, пеллеты

и многое другое.

Преимущества:

Выключатель INNOLevel cерии N-Ex является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:

• Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
• Элемент крепления выполнен раздельно с корпусом прибора
• Два типа прямой резьбы G 1 1/2" и G 2 1/2"

Документация:

Техническое описание датчика INNOLevel взрывозащищенного (pdf)

Артикул	Характеристики	Напряжение питания	Цена
INNOLevel IL-LAA-N-Ex	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, IP66, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2" алюм., удлинение 150 мм, нерж. сталь	220 VAC	по запросу
INNOLevel IL-LEA-N-Ex		24 VDC	по запросу
INNOLevel IL-LDA-N-Ex		24 VAC	по запросу
INNOLevel IL-LAS-N-Ex	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, IP66, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2" алюм., удлинение 165 мм, нерж. сталь	220 VAC	по запросу
INNOLevel IL-LES-N-Ex		24 VDC	по запросу
INNOLevel IL-LDS-N-Ex		24 VAC	по запросу

Опции для ротационного датчика уровня INNOLevel во взрывозащищенном исполнении

Артикул	Описание	Внешний вид	Цена
ДУ 40 С	Гайка сталь 1 ½"		по запросу
ДУ 40 СО	Гайка сталь оцинкованная 1 ½"		по запросу
IL-001	Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.		по запросу
IL-006	Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.		по запросу
IL-007	Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-013	Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.		по запросу
IL-011	Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-008	Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-009	Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-010	Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
