ТЕПЛОПРИБОР Серии ТПП_ТПР-0192-05А, -05Б, -06А, -06Б — Термоэлектрические преобразователи платиновые

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, невзаимодействующие с материалом термоэлектродов и неразрушающие материал защитной арматуры, печи с продуктами горения твердого и газообразного топлива, расплавы не разрушающие материал защитной арматуры.

Диапазоны измерения
для ТПП 0... +1300°С (t ном.= +1100°С),
для ТПР +600...+1350°С (t ном.= +1100°С).

Габаритные размеры, чертёж

Номинальные статические характеристики

• для ТПП-S, R
• для ТПР - В (по ГОСТ Р 8.585).

Класс допуска чувствительного элемента

• для ТПП-1,2 (по ГОСТ 6616).
• для ТПР-2 (по ГОСТ 6616).

Основная погрешность измерения
для 1 кл. допуска:
для S, R ± 1,3°С от 0 до плюс 1100 °С; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 °С
для 2 кл. допуска:
для S, R ± 2,4°С от 0 до плюс 600 °С; ± 0,004t от 600 до 1300 °С.
t (*) - значение измеряемой температуры.

Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ 52931-2008.
По устойчивости к температуре и относительной влажности окружающего воздуха:
В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
ТЗ по ГОСТ 15150 (для тропического исполнения).
Ресурс.
Средний срок службы при номинальной температуре применения - 2 года.

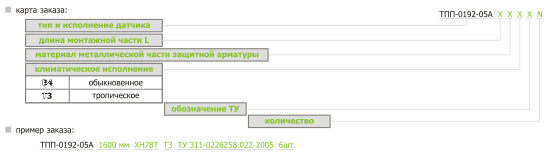

тип и исполнение датчиков	конструктивные особенности	пок-ль тепловой энерции, с, не более	длина монтажной части L (длина l), мм	масса, кг
ТПП/ТПР-0192-05А Рис.А	Защитная арматура из сплава ХН45Ю(D), с фланцем Ø 150 мм из стали 12Х18Н10Т. Погружаемая часть - газоплотный карбид кремния импортный (d), D/d = 32/35 мм, арматура прямая. Материал головки - алюминиевый сплав. Термоэлектроды Ø 0,5 - 0,5 мм. Рабочий спай изолирован. Негерметичны к измеряемой среде. Усиленная защита термоэлектродов с помощью керамического чехла Ø 12x8 мм, с содержанием AL	300		7,1 - 9,2
ТПП/ТПР-0192-05Б Рис.А	То же, что ТПП/ТПР-0192-05А, но материал защитной арматуры - сталь 15Х25 (D).
ТПП/ТПР-0192-06А Рис.А	То же, что ТПП/ТПР-0192-05А, но герметичны к измеряемой среде Ру=0,4 Мпа.			7,2 - 9,3
ТПП/ТПР-0192-06Б Рис.А	То же, что ТПП/ТПР-0192-06А, но материал защитной арматуры - сталь 15Х25T (D).
ТПП/ТПР-0192-05А1 Рис.В	То же, что ТПП/ТПР-0192-05А, но размер от фланца до головки 110мм, Ø отверстий фланца 16мм, межцентровое расстояние отв. во фланце 100мм.
ТПП/ТПР-0192-05Б1 Рис.В	То же, что ТПП/ТПР-0192-05А1, но материал защитной арматуры 15Х25Т
ТПП/ТПР-0192-06А1 Рис.В	То же, что ТПП/ТПР-0192-05А1, но герметичны к измеряемой среде Ру=0,4 МПа
ТПП/ТПР-0192-06Б1 Рис.В	То же, что ТПП/ТПР-0192-06А1, но материал защитной арматуры 15Х25Т
