ТЕПЛОПРИБОР Серии ТПП_ТПР-0192, -0192-13, ТПР-0292, -0292-01 — Термоэлектрические преобразователи платиновые

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, не взаимодействующие с материалом термоэлектродов и неразрушающие материал защитной арматуры.

Диапазоны измерения
для ТПП 0...+1300°С (t ном.= +1000°С),
для ТПР +600... + 1600°С (t ном.= +1300°С).

Номинальные статические характеристики
для ТПП-S, R
для ТПР - В (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента:
для ТПП-1,2 (по ГОСТ 6616)
для ТПР-2 (по ГОСТ 6616).

Основная погрешность измерения
для 1 кл. допуска:
для S, R ± 1,3°С от 0 до плюс 1100 °С; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 °С
для 2 кл. допуска:
для S, R ± 2,4°С от 0 до плюс 600 °С; ± 0,004t от 600 до 1300 °С.
для В ±0,005 t(*)
t(*) - значение измеряемой температуры.

Устойчивость к внешним вздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.
По устойчивости к температуре и относительной влажности окружающего воздуха:
В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
ТЗ по ГОСТ 15150 (для тропического исполнения).
Ресурс
Средний срок службы при номинальной температуре применения- 2 года

тип и исполнение датчиков	конструктивные особенности	пок-ль тепловой	длина монтажной	масса, кг
ТПП/ТПР-0192	Защитная арматура - без штуцера, материал - сталь 12Х18Н10Т (D) или сталь 15х25Т (D), погружаемая часть - корундовая керамика, D/d=30/20 мм, материал головки - алюминиевый сплав. Термоэлектроды Ø 0,5 - 0,5 мм или Ø 0.4 - 0,5 мм. Рабочий спай изолирован. Не герметичны к измеряемой среде.	90	500, 800, 1000, 1250, 1600, 2000	0,97-4,3
ТПП/ТПР-0192-А	То же, что ТПП/ТПР-0192, но D/d=14/8 мм., погружаемая часть -корундовая керамика, материал защитной арматуры - сталь 12х18Н10Т.		320 (250), 500 (400), 800 (400)	0,28-0,53
	То же, что ТПП/ТПР-0192-А, но D/d=16/10 мм			3,13-4,43
ТПР-0292	То же, что ТПР-0192, но герметичны к измеряемой среде (Ру=0,4 МПа), погружаемая часть - корундовая керамика. Материал защитной арматуры - сталь 12х18Н10Т		1250, 1600, 2000 ( для всех 1 = 400)	3,13-4,43 2,4-3,7
ТПР-0292-01	То же,что ТПР-0292, но D/d=25/15 мм.
ТПП/ТПР-0192-13	То же, что ТПП/ ТПР-0192, но D/d=25/15MM. Имеет керамическую клемную колодку. Погружаемая часть - корундовая керамика (d). Материал защитной арматуры - сталь 12х18Н10Т.		500, 800, 1000,	0,8-3,4

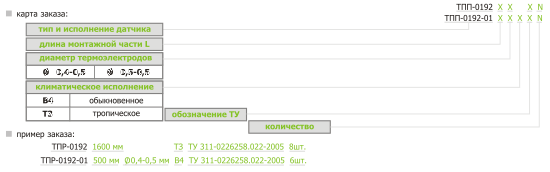

Карта заказа:
