ТЕПЛОПРИБОР Серии ТПП_ТПР-0192-01, 02, 03, 04 — Термоэлектрические преобразователи платиновые

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, невзаимодействующие с материалом термоэлектро-дов и неразрушающие материал защитной арматуры.
Диапазоны измерения
для ТПП 0... + 1300°С (t ном.= +1100°С),
для ТПР +600...+1600°С (t ном.= +1300°С).

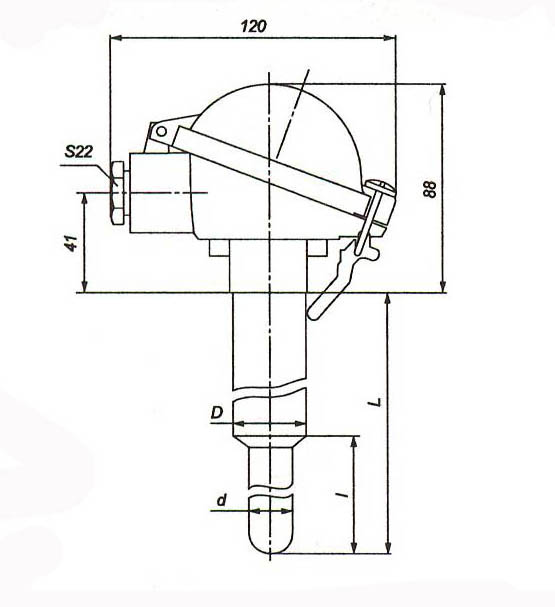

Габаритные размеры, чертёж:

Номинальные статические характеристики
для ТПП-S, R
для ТПР - В (по ГОСТ Р 8.585).
Класс допуска чувствительного элемента:
для ТПП-1,2 (по ГОСТ 6616)
для ТПР-2 (по ГОСТ 6616)

Основная погрешность измерения
для 1 кл. допуска:
для S, R ± 1,3°С от 0 до плюс 1100 °С; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 °С
для 2 кл. допуска:
для S, R ± 2,4°С от 0 до плюс 600 °С; ± 0,004t от 600 до 1300 °С.
для В±0,005 t (*)
t (*)-значение измеряемой температуры
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.
По устойчивости к температуре и относительной влажности окружающего воздуха:
В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
ТЗ по ГОСТ 15150 (для тропического исполнения).
Ресурс.
Средний срок службы при номинальной температуре применения - 2 года.

тип и исполнение датчиков	конструктивные пок-ль тепловой особенности инерции, с,		длина монтажной	масса, кг
ТПП/ТПР-0192-01	Защитная арматура - без штуцера, материал - сплав ХН45Ю, или сталь 15Х25Т, погружаемая часть - корундовая керамика (d) D/d=30/20 мм, материал головки - алюминиевый сплав. Термоэлектроды Ø 0,5 - 0,5 мм или Ø 0,4 - 0,5 мм. Рабочий спай изолирован. Не герметичны к измеряемой среде.	90		2,4-7,5
ТПП/ТПР-0192-02	То же, что ТПП/ТПР-0192-01, но герметичны к измеряемой среде (Ру=0,4 МПа)
ТПП/ТПР-0192-03	То же, что ТПП/ТПР-0192-01, но D/d= 25/15 мм.
ТПП/ТПР-0192-04	То же, что ТПП/ТПР-0192-01, но герметичны к измеряемой среде (Ру=0,4 МПа), D/d= 25/15 мм.
