ТЕПЛОПРИБОР ТХА/ТХК-0192К — Кабельные термопреобразователи (термопары)

Измеряемые среды
Газообразные и жидкие, химически неагрессивные и агрессивные среды, не взаимодействующие с материалом термоэлектродов и не разрушающие материал защитной арматуры.

Диапазон измерения
для ТХК -40... +600°С (t ном. = +450°С)
для ТХА -40... +800°С (t ном. = +600°С)
для ТХА-0192-К-Т -40.. . + 1000°С (t ном. = +800°С)
для ТХА-0192-К-Т1-40... + 1000°С (t ном. = +800оС)
для ТХА-0192-К-Т2 -40...+900°С (t ном. = +700оС)
для ТХА-0192-К-ТЗ -40... + 1100°С (t ном. = + 1000оС)
для ТХА-0192-К-Т4 -40...+900°С (t ном.= +700°С)
Номинальные статические характеристики
для ТХА-К,
для ТХК- L(по ГОСТ Р 8.585).
Класс допуска
для ТХА-1,2
для ТХК-2

Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа F3 по ГОСТ P52931.
По устойчивости к температуре и относительной влажности окружающего воздуха:
ДЗ по ГОСТ 52931 (для обыкновенного и экспортного исполнения), ниже значение температуры окружающего воздуха -60 °С, верхнее значение температуры окрузающего воздуха до 85°С. Степень защиты от воздействия воды и пыли IP66.
Габаритные размеры, чертёж

тип и исполнение датчиков	конструктивные особенности	пок-ль тепловой	длина монтажной	масса, кг
ТХА/ТХК-0192К	Защитная арматура - без штуцера, материал - сталь 12Х18Н10Т 16 мм, материал головки - алюминиевый сплав, в качестве чувствительного элемента применен импортный термопарный кабель 1го класса. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа.	180		0,8-4,1
ТХА-0192-К-Т	То же, что ТХА-0192К,но для измерения высоких (до 1000°С) температур -материал защитной арматуры - сталь 15Х25Т.
ТХА-0192-К-Т1	То же, что ТХА-0192К, но материал защитной арматуры - сталь 10Х23Н18.
ТХА-0192-К-Т2	То же, что ТХА-0192Т, но материал защитной арматуры -сталь 08Х20Н14С2.
ТХА-0192-К-ТЗ	То же, что ТХА-0192К, но материал защитной арматуры -сплав ХН45Ю.
ТХА-0192-К-Т4	То же, что ТХА-0192К, но материал защитной арматуры -сталь 10Х17Н13М2Т.

Примечание: допускается по спец.заказу изготавливать изделие ТХА-0192-К-Т3 с материалом защитной арматуры сталь 1.4841 или сплав Ihconel 601.

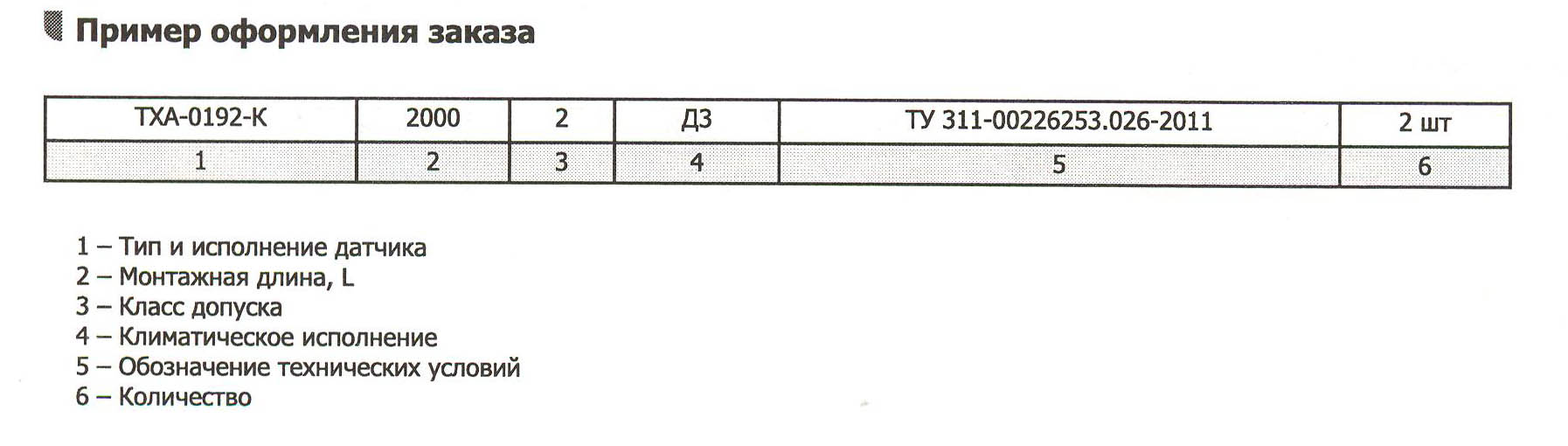

Карта заказа:
