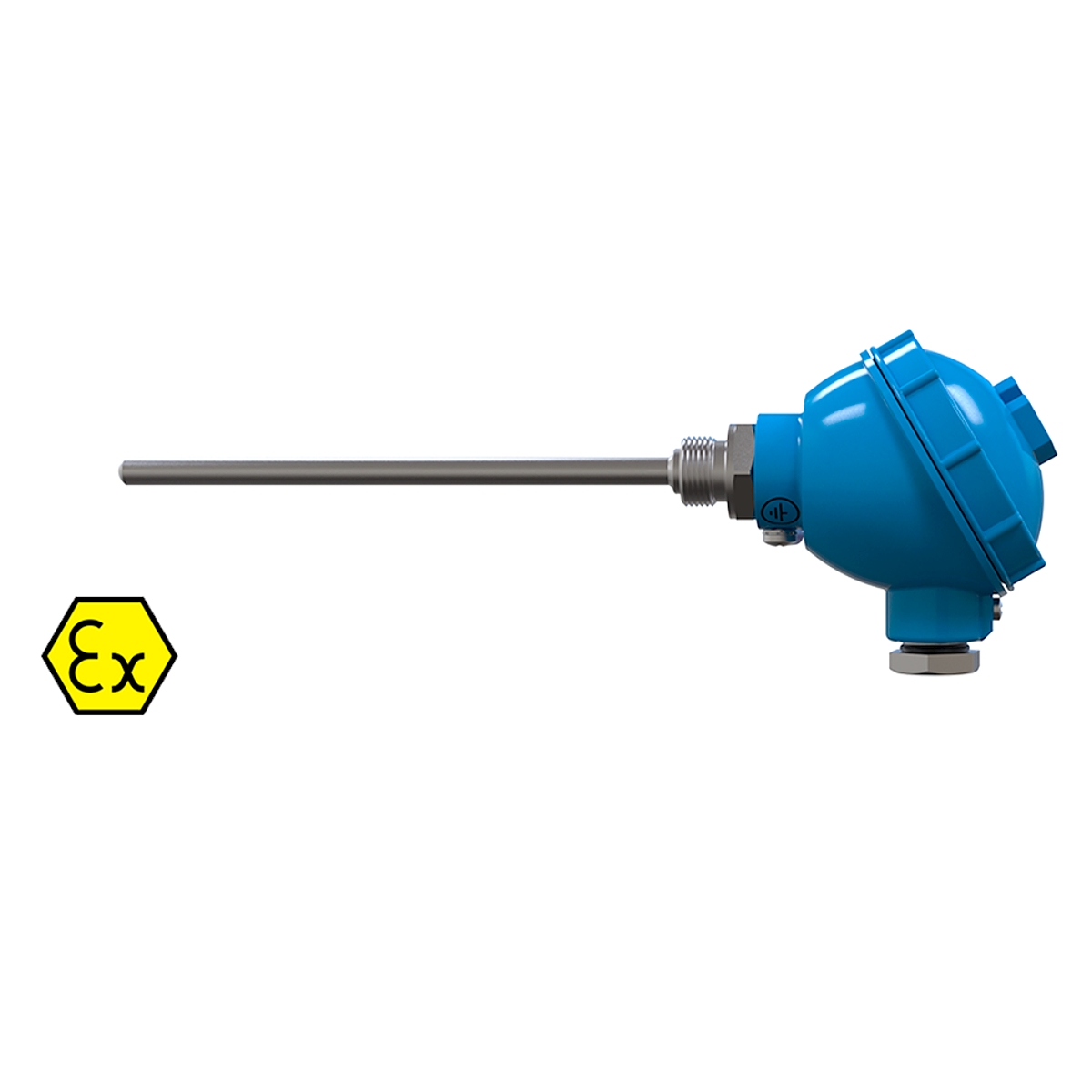

ОВЕН ДТПХхх5Е.И — термопары с выходным сигналом 4…20 мА EXIA

•
•
•
•
•
•
•
•

Термопары с выходным сигналом 4…20 мА ДТПХхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

• Тип выхода: аналоговый, многопредельный
• НСХ: К (ХА), N (НН), J (ЖК)
• Выходной сигнал: 4…20 мА; 4…20 мА + HART
• Класс точности: 1,0 %
• Межповерочный интервал — 2 года

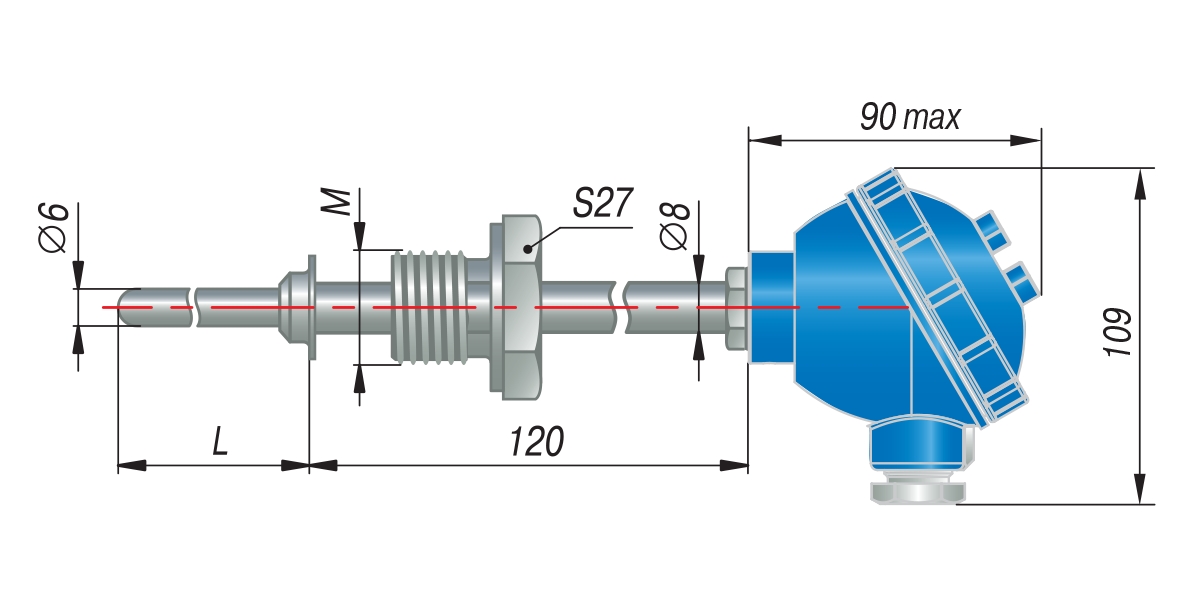

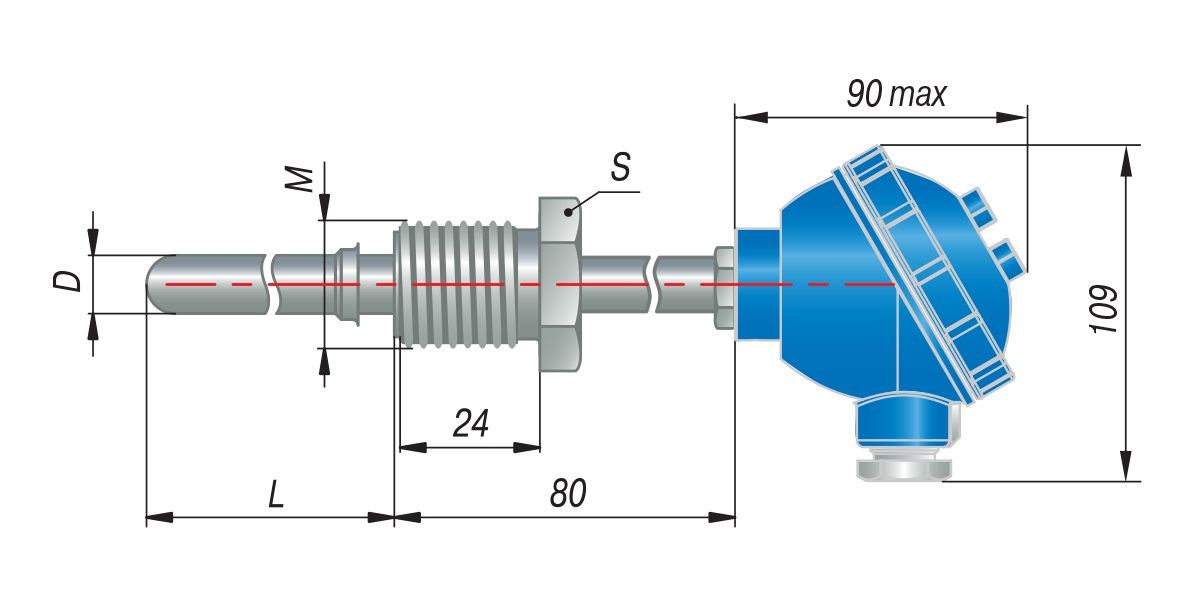

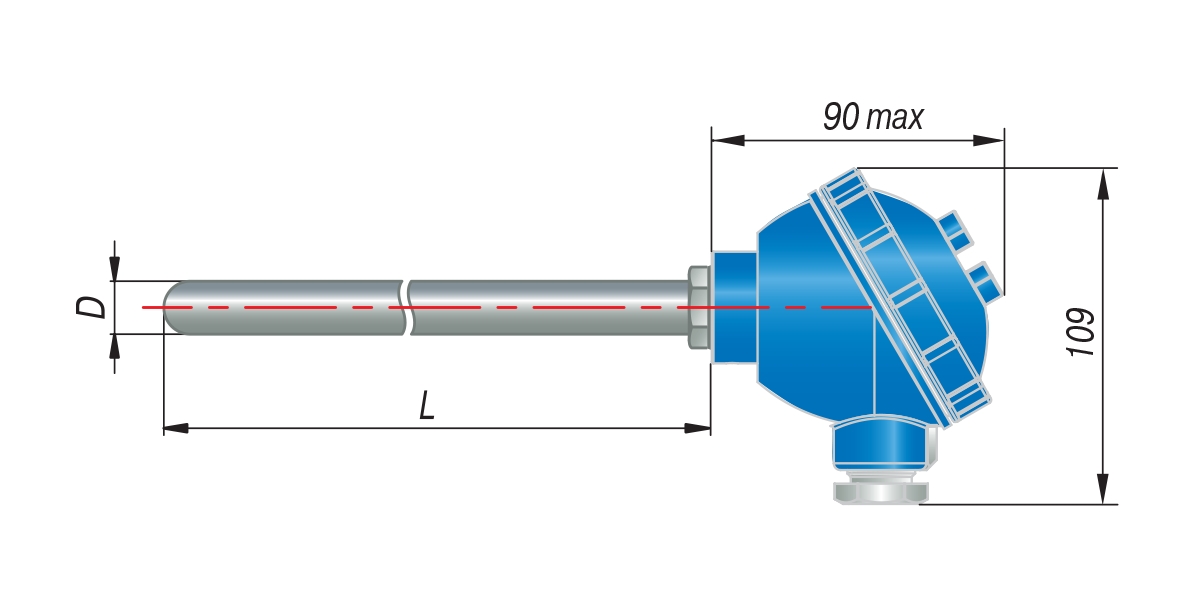

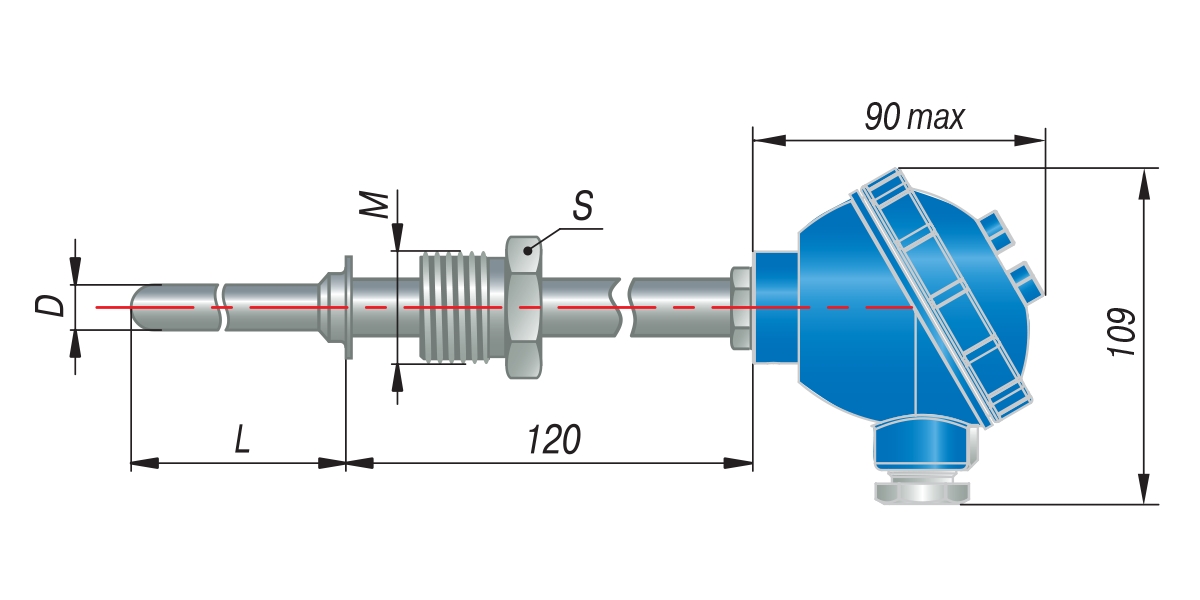

Конструктивные исполнения

Конструктивное исполнение	Модель	Параметры	Материал защитной арматуры(диапазон температур)	Длина монтажной частиL*, мм
	015	D = 8 мм	сталь 12Х18Н10Т(-40 …+800 °C)	60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000, 1250,1600, 2000
	025	D = 10 мм	сталь 12Х18Н10Т(-40 … +800 °C),сталь 10Х23Н18 (-40 …+900 °C)

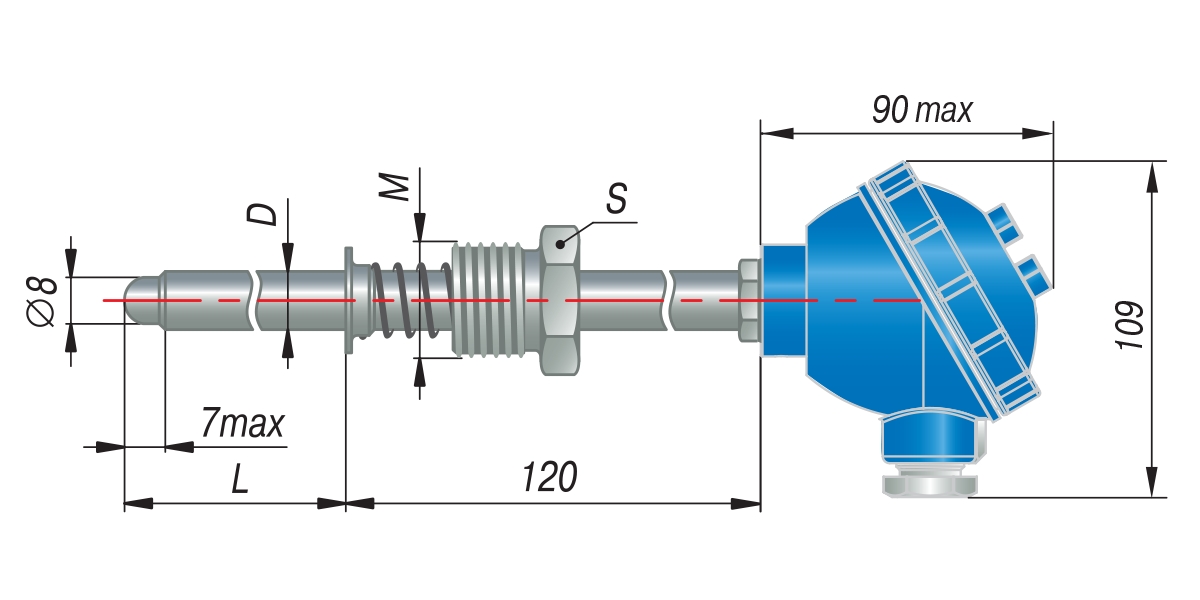

Подвижный штуцер	035	D = 8 мм,M = 20×1,5 мм**,S = 22 мм	сталь 12Х18Н10Т(-40 …+800 °C)
	045	D = 10 мм,M = 20×1,5 мм**,S = 22 мм	сталь 12Х18Н10Т(-40 …+800 °C),сталь 10Х23Н18 (-40 …+900 °C)
Подвижный штуцер	055	D = 10 мм,M = 20×1,5 мм**,S = 22 мм	сталь 12Х18Н10Т(-40 …+800 °C)	80, 100, 120,160, 180, 200,250, 320, 400,500, 630, 800,1000, 1250,1600, 2000
	065	D = 8 мм,M = 20×1,5 мм**,S = 27 мм	сталь 12Х18Н10Т(-40 …+800 °C)	60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000, 1250,1600, 2000
	075	D = 10 мм,M = 20×1,5 мм**,S = 27 мм	сталь 12Х18Н10Т(-40 … +800 °C),сталь 10Х23Н18 (-40 …+900 °C)
	085	D = 10 мм,M = 27×2 мм**,S = 32 мм
Подвижный штуцер	095	D = 10 мм,M = 20×1,5 мм**,S = 22 мм	сталь 12Х18Н10Т(-40 …+800 °C)
	105	D = 8 мм,M = 20×1,5 мм**,S = 27 мм
Подвижный штуцер	185	D = 10 мм,M = 22×1,5 мм**,S = 27 мм	сталь 12Х18Н10Т(-40 … +800 °C)	60, 80, 100, 120,160, 180, 200,250, 320, 400
	195	D = 10 мм,M = 27×2 мм**,S = 32 мм
Подвижный штуцер	205	D = 10 мм,M = 22×1,5 мм**,S = 27 ммR = 9,5 мм	сталь 12Х18Н10Т(-40 … +800 °C)	60, 80, 100, 120,160, 180, 200,250, 320, 400
	215	D = 10 мм,M = 27×2 мм**,S = 32 ммR = 12 мм
Подвижный штуцер	265	D = 6 мм,M = 22×1,5 мм**,S = 27 мм		60, 80, 100, 120,160, 180, 200,250, 320, 400,500, 630, 800,1000
	275	D = 3 ммD = 4,5 мм	ДТПKсталь AISI 321 (-40…+800 °С),диаметр КТМС 3 мм; 4,5 ммДТПKAISI 316 (-40…+900 °С),диаметр КТМС 3 мм; 4,5 ммДТПKAISI 310 (-40…+900 °С),диаметр КТМС 4,5 ммДТПNсталь Nicrobell D (-40…+1250 °С),диаметр КТМС 4,5 ммДТПJсталь AISI 316 (-40…+750 °С),диаметр КТМС 3 мм;диаметр КТМС 4,5 мм	60...30000,кратно 10

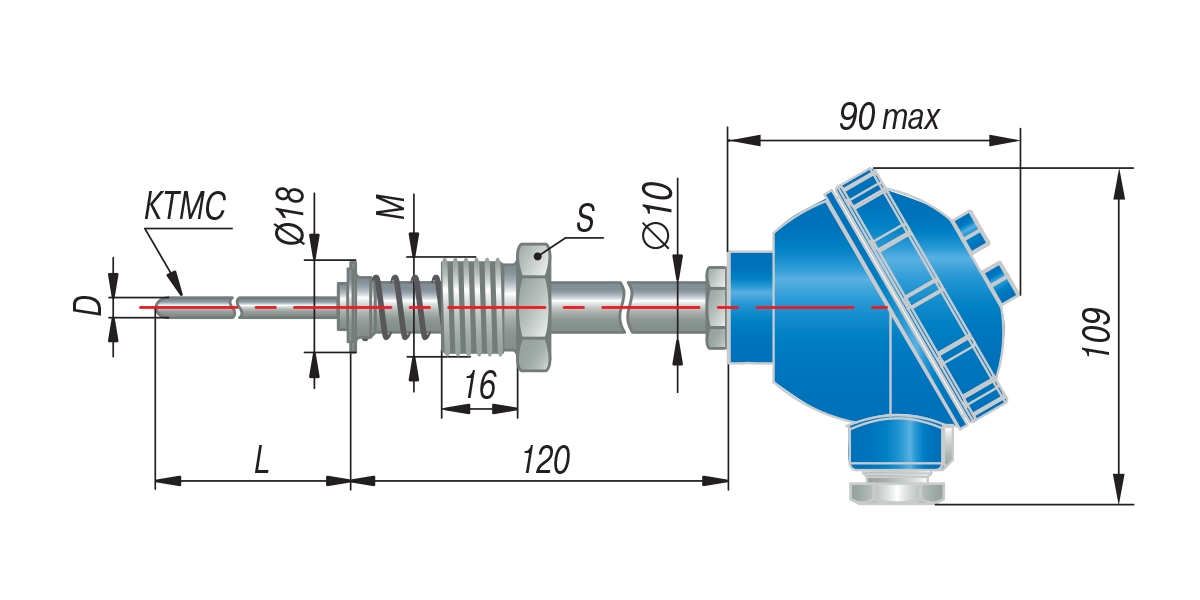

Подвижный штуцер	285	D = 3 ммD = 4,5 ммM = 20×1,5 ммS = 22 мм
Подвижный штуцер	295	D = 3 ммD = 4,5 ммM = 20×1,5 ммS = 22 мм
	365	D = 3 ммD = 4,5 ммM = 20×1,5 ммS = 27 мм

* – Длина монтажной частиLвыбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационной головки ДТПХхх5Е.И

Кабельный вводМ20×1,5
Диаметр подключаемого кабеля до 10 мм

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

• выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
• ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
• ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +1250 ⁰С.Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:

Обозначение температурного класса	Максимальная температура поверхности, °С	Температура окружающей среды, ˚С
Т1	440	- 40... +80
Т2	290
Т3	195
Т4	130
Т5	95	-40... +60
Т6	80	- 40... +55

Технические характеристики

Наименование	Значение
	ДТП-И.EXI-Н	ДТП-И.EXI
Питание
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12…30 В
Максимальная мощность потребления	0,8 Вт
Защита от обратной полярности напряжения питания	есть
Выходной сигнал
Диапазон выходного тока	4…20 мА
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента)	23 мА	22,5 мА
Вид зависимости «ток от температуры»	линейная
Диапазон преобразования температур	определяется при заказе
Диапазон допустимых сопротивлений нагрузки	250…956 Ом	0...1000 Ом
Время установления рабочего режима после включения напряжения питания, не более	30 с
ИнтерфейсHART	есть	нет
Конструкция
Способ контакта с измеряемой средой	погружаемый
Степень защиты корпуса датчика (по ГОСТ14254)	IP65
Условия эксплуатации
Температура окружающего воздуха	В зависимости от температурного класса датчика
Параметры взрывозащиты
Маркировка	0Ex ia IIC T6…Т1 Ga Х
Максимальные значения для подключения по токовой цепи	Ui = 30 В,Ii = 100 мА,Li = 0,15 мГн,Ci = 25 нФ

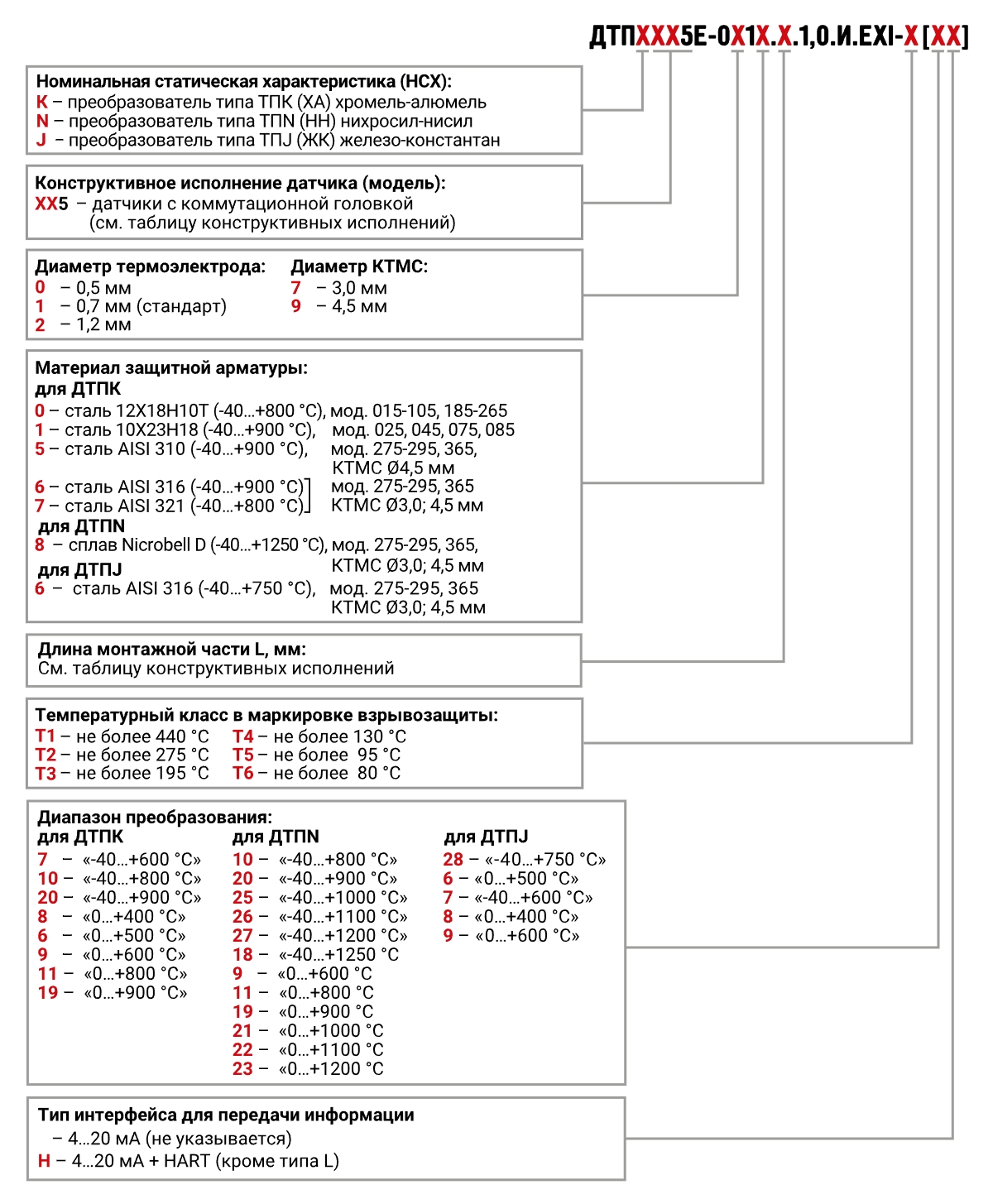

Модификации

Схемы подключения

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %

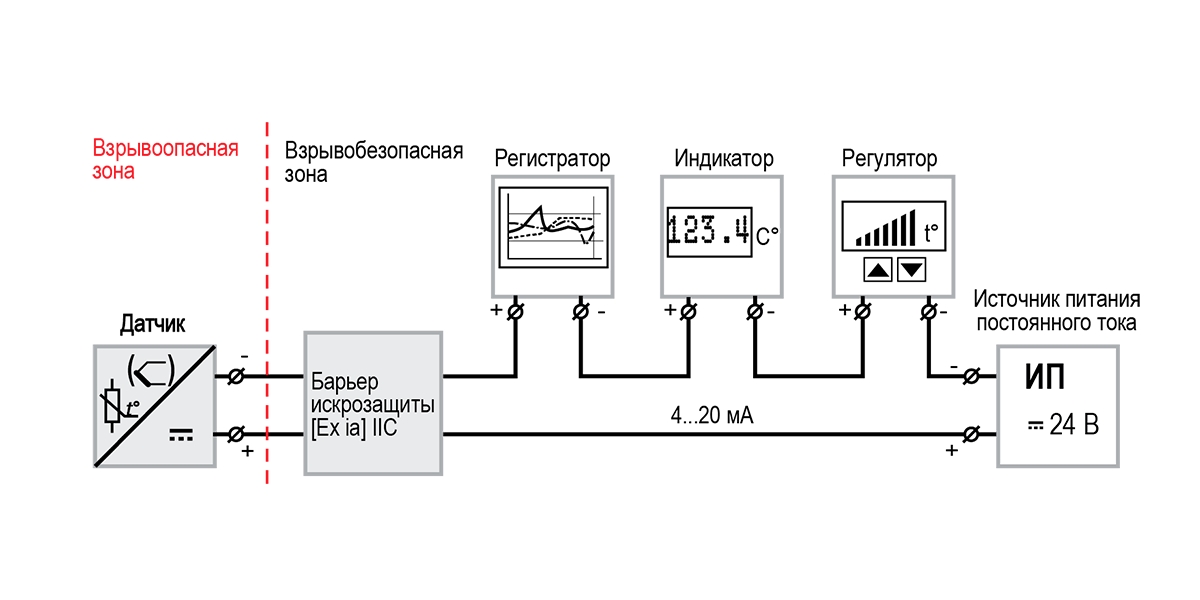

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствамДатчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

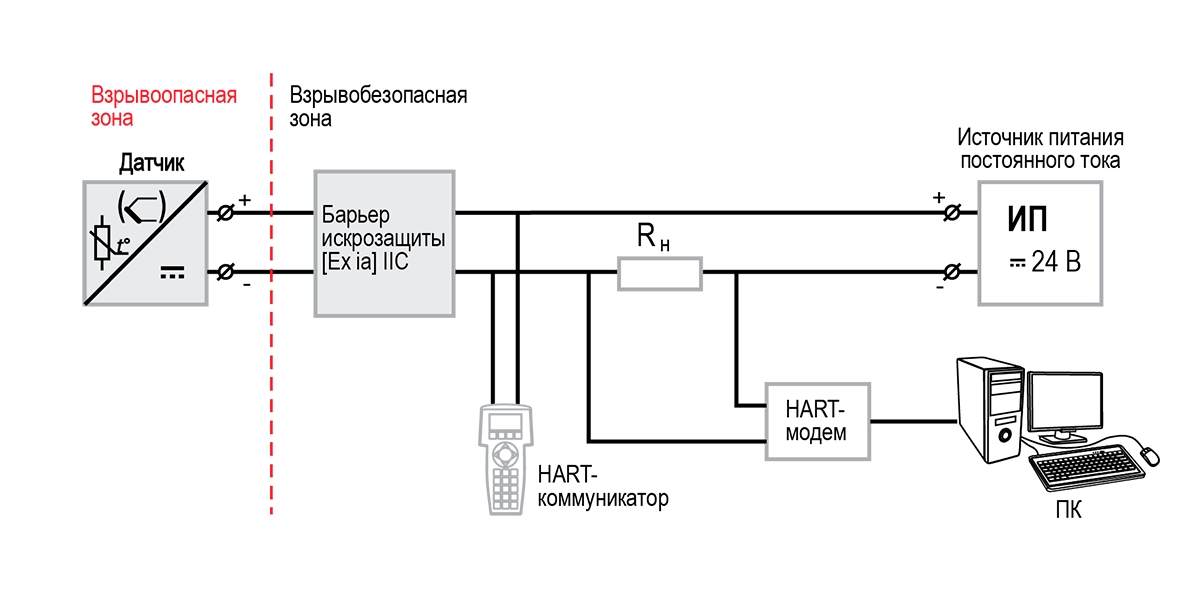

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
