ОВЕН ДТПХхх5Д.И — термопары с выходным сигналом 4…20 мА EXD

Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.HA65.В.01470/22).

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

• Тип выхода: аналоговый, многопредельный
• Диапазон измеряемых температур: –40…+1250 °С
• НСХ: К (ХА), N (НН), J (ЖК)
• Выходной сигнал: 4…20 мА, HART
• Класс точности: 1,0 %
• Межповерочный интервал — 2 года
• Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно.

Конструктивные исполнения

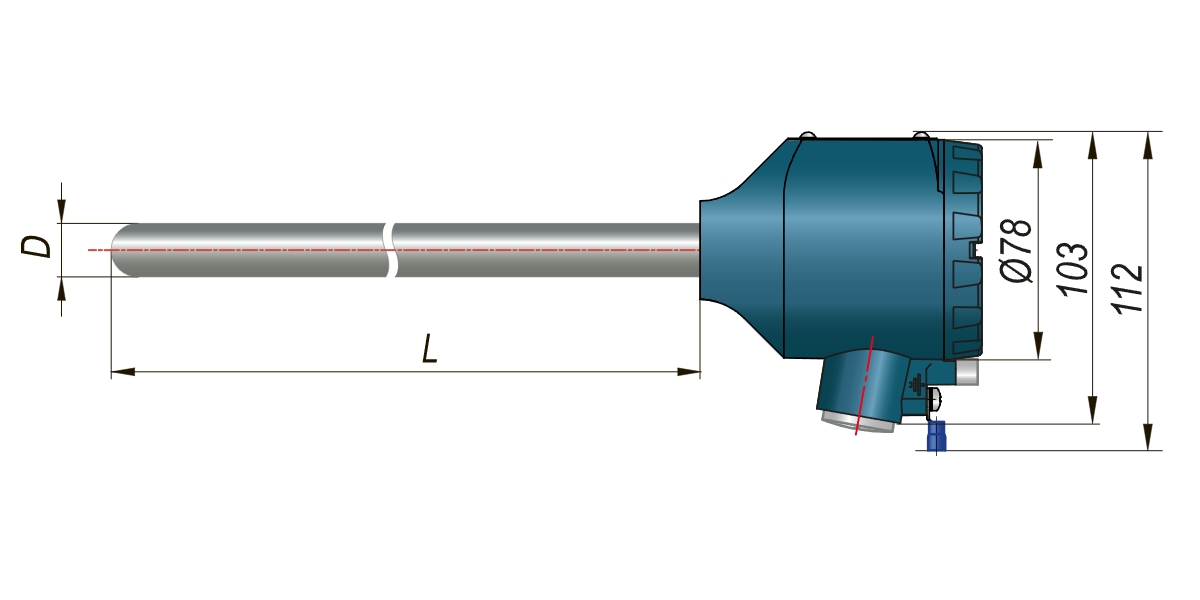

Конструктивное исполнение	Модель	Параметры	Материал защитной арматуры(диапазон температур)	Длина монтажной частиL*, мм
	015	D = 8 мм	ДТПК: сталь 12Х18Н10Т(-40…+800 °C)	60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000, 1250,1600, 2000
	025	D = 10 мм	ДТПК: сталь 12Х18Н10Т(-40…+800 °C),сталь 10Х23Н18 (-40…+900 °C)
Подвижный штуцер	035	D = 8 мм,M = 20×1,5 мм**,S = 22 мм	ДТПК: сталь 12Х18Н10Т(-40…+800 °C)
	045	D = 10 мм,M = 20×1,5 мм**,S = 22 мм	ДТПК: сталь 12Х18Н10Т(-40…+800 °C),сталь 10Х23Н18 (-40…+900 °C)
Подвижный штуцер	055	D = 10 мм,M = 20×1,5 мм**,S = 22 мм	ДТПК: сталь 12Х18Н10Т(-40…+800 °C)	80, 100, 120,160, 180, 200,250, 320, 400,500, 630, 800,1000, 1250,1600, 2000
	065	D = 8 мм,M = 20×1,5 мм**,S = 27 мм	ДТПК: сталь 12Х18Н10Т(-40…+800 °C)	60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000, 1250,1600, 2000
	075	D = 10 мм,M = 20×1,5 мм**,S = 27 мм	ДТПК: сталь 12Х18Н10Т(-40…+800 °C),сталь 10Х23Н18 (-40…+900 °C)
	085	D = 10 мм,M = 27×2 мм**,S = 32 мм
Подвижный штуцер	095	D = 10 мм,M = 20×1,5 мм**,S = 22 мм	ДТПК: сталь 12Х18Н10Т(-40…+800 °C)
	105	D = 8 мм,M = 20×1,5 мм**,S = 27 мм
Подвижный штуцер	185	D = 10 мм,M = 22×1,5 мм**,S = 27 мм
	195	D = 10 мм,M = 27×2 мм**,S = 32 мм
Подвижный штуцер	205	D = 10 мм,M = 22×1,5 мм**,S = 27 ммR = 9,5 мм
	215	D = 10 мм,M = 27×2 мм**,S = 32 ммR = 12 мм
Подвижный штуцер	265	D = 6 мм,M = 22×1,5 мм**,S = 27 мм
	275	D = 3 ммD = 4,5 мм	ДТПKсталь AISI 321 (-40…+800 °С),диаметр КТМС 4,5 мм; 3 ммДТПKAISI 316 (-40…+900 °С),диаметр КТМС 3 мм; 4,5 ммДТПKAISI 310 (-40…+900 °С),диаметр КТМС 4,5 ммДТПNсталь Nicrobell D (-40…+1250 °С),диаметр КТМС 4,5 ммДТПJсталь AISI 316 (-40…+750 °С),диаметр КТМС 3 мм;диаметр КТМС 4,5 мм	60...30000,кратно 10
Подвижный штуцер	285	D = 3 ммD = 4,5 ммM = 20×1,5 ммS = 22 мм
Подвижный штуцер	295	D = 3 ммD = 4,5 ммM = 20×1,5 ммS = 22 мм
Неподвижный штуцер	365	D = 3 ммD = 4,5 ммM = 20×1,5 ммS = 27 мм

* – Длина монтажной частиLвыбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационных головок ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD

ДТПХхх5Д.И головка EХD, металлическая

Кабельный ввод М20×1,5

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011), имеющую высокую степень механической прочности, и размещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по о ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1- 2011). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».Датчик должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика.Крышка корпуса датчика предохраняется от самоотвинчивания с помощью специального фиксатора, защитная арматура – с помощью клея.Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011).Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:

Обозначение температурного класса	Максимальная температура поверхности, °С	Температура окружающей среды, ˚С
Т1	440	-40... +80
Т2	290
Т3	195
Т4	130
Т5	95	-40... +60
Т6	80	-40... +55

Технические характеристики

Наименование	Значение
	ДТх-И.EXD	ДТх-И.EXD-H
Питание
Номинальное значение напряжения питания (постоянного тока), В	24
Диапазон допустимых напряжений питания (постоянного тока), В	12…36		12…30
Максимальная мощность потребления, Вт	0,8
Защита от обратной полярности напряжения питания	есть
Выходной сигнал
Диапазон выходного тока, мА	4…20
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА	23
Вид зависимости «ток от температуры»	линейная
Диапазон преобразования температур	определяется при заказе
Диапазон допустимых сопротивлений нагрузки, Ом *	0…1170		250…956
Время установления рабочего режима после включения напряжения питания, сек, не более	30
Интерфейс HART	нет		есть
Конструкция
Взрывозащита корпуса датчика	1Ex d llC T6…Т1 Gb X
Способ контакта с измеряемой средой	погружаемый
Степень защиты корпуса датчика (по ГОСТ 14254)	IP65
Условия эксплуатации
Температура окружающего воздуха	В зависимости от температурного класса датчика

* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле:RН(Ом) = (Uпит- 8) В / 0,023 А, гдеUпит– напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.

Модификации

Схемы подключения

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствамДатчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протоколHART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).
Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HARTПРИМЕЧАНИЕ.При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
