ОВЕН ДТПХхх4 — термопары проволочные с кабельным выводом EXIA

•

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

• Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
• Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
• Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х
0	Датчики относятся к категории особо взрывобезопасного оборудования
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6	Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
Ga	Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс	Т1	Т2	Т3	Т4	Т5	Т6
Температура окружающей и контролируемой среды, не более	425 °С	275 °С	195 °С	130 °С	95 °С	80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажнойчасти L*, мм

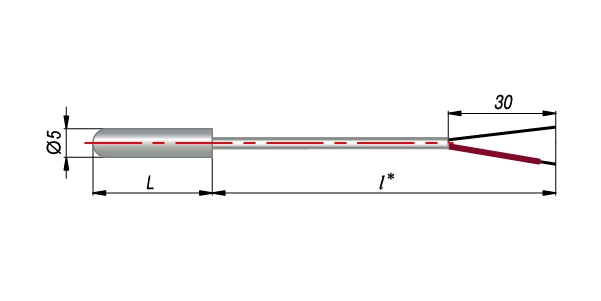

	014	D = 5 мм	ДТПК, ДТПL латунь(-40…+300 °C)	25

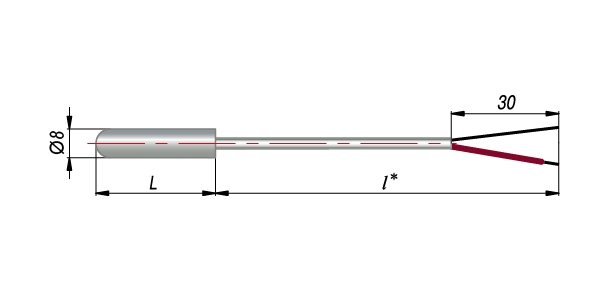

	024	D = 8 мм	ДТПК, ДТПL сталь 12Х18Н10Т(-40…+400 °С)	30
	034	D = 5 ммМ = 8×1 мм**	ДТПК, ДТПLлатунь(-40…+300 °С)	25
	044	D = 8 ммM = 12×1,5 мм**	ДТПК, ДТПLсталь 12Х18Н10Т(-40…+400 °С)	30
	054	D = 6 ммМ = 16×1,5 мм**S = 22 мм, h = 9 мм		60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000

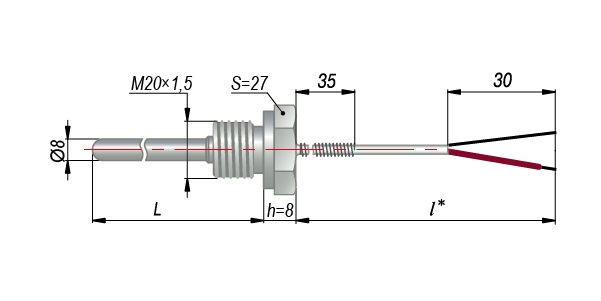

	064	D = 8 ммM = 20×1,5 мм**S = 27 мм, h = 8 мм
	074	D = 10 ммM = 20×1,5 мм**S = 27 мм, h = 8 мм
	084	D = 10 ммM = 20×1,5 мм**S = 27 мм, h = 8 мм
	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм
Подвижный штуцер	124	D = 6 ммM = 16×1,5 мм**S = 17 мм		10, 32, 40,60, 80, 120,160, 200, 250,320, 400, 500
	134	D = 8 ммM = 20×1,5 мм**S = 22 мм
	144	D = 10 ммM = 20×1,5 мм**S = 22 мм
Подвижный штуцер	154	D = 10 ммM = 20×1,5 мм**S = 22 мм

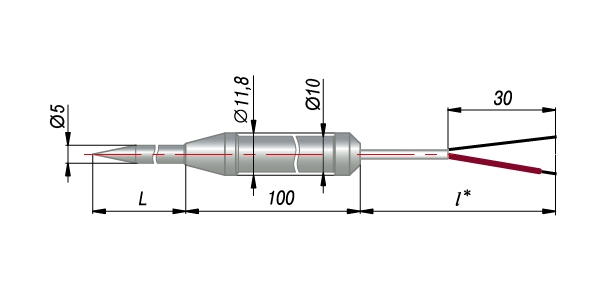

	194	D = 5 мм, D1 = 10 мм		60, 80, 100,120, 160, 200,250, 320
	204	M = 10×1 мм**S = 14 мм	ДТПК, ДТПL латунь(-40…+400 °С)	40, 65
	534	d = 4,5 ммПод М4	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ;-40…+300 °C – c кабелем ДКТ;−40…+400 °C c кабелем КТППЭ)	39
	554	d = 5,5 ммПод М5		39
	564	d = 6,4 ммПод М6D = 19 ммS = 0,5 мм		58
	574	d = 8,4 ммПод М8D =22 ммS=0,75 мм		61
	584	d = 10,5 ммПод М10D = 26 ммS = 0,75 мм		63
	594	d = 13 ммПод М12D = 30 ммS = 1,0 мм		71
	644	D = 4,5 ммМ = 6×1 ммS = 10 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)	13, 20, 30

* Длина кабельного выводаlи длина монтажной частиLвыбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.Примечания:

• С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154.
• С кабельным выводом из СФКЭ изготавливаются:
  • Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
  • Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
• С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.

014	L(ХК)К(ХА)		Без крепежа	от1 320,00₽
024	L(ХК)К(ХА)		Без крепежа	от1 320,00₽
034	L(ХК)К(ХА)		Штуцер подвижный	от1 320,00₽
044	L(ХК)К(ХА)		Штуцер подвижный	от1 320,00₽
054	L(ХК)К(ХА)		Штуцер приварной	от2 196,00₽
064	L(ХК)К(ХА)		Штуцер приварной	от2 196,00₽
074	К(ХА)		Штуцер приварной	от2 196,00₽
094	L(ХК)К(ХА)		Без крепежа	от1 320,00₽
104	L(ХК)К(ХА)		Без крепежа	от2 040,00₽
114	L(ХК)К(ХА)		Без крепежа	от2 790,00₽
124	L(ХК)К(ХА)		Штуцер подпружиненный	от2 196,00₽
134	К(ХА)		Штуцер подпружиненный	от2 196,00₽
144	К(ХА)		Штуцер подпружиненный	от2 736,00₽
154	К(ХА)		Штуцер подпружиненный	2 196,00₽
194	К(ХА)		Игольчатый	от2 196,00₽
204	L(ХК)К(ХА)		Накидная гайка	от4 600,80₽
