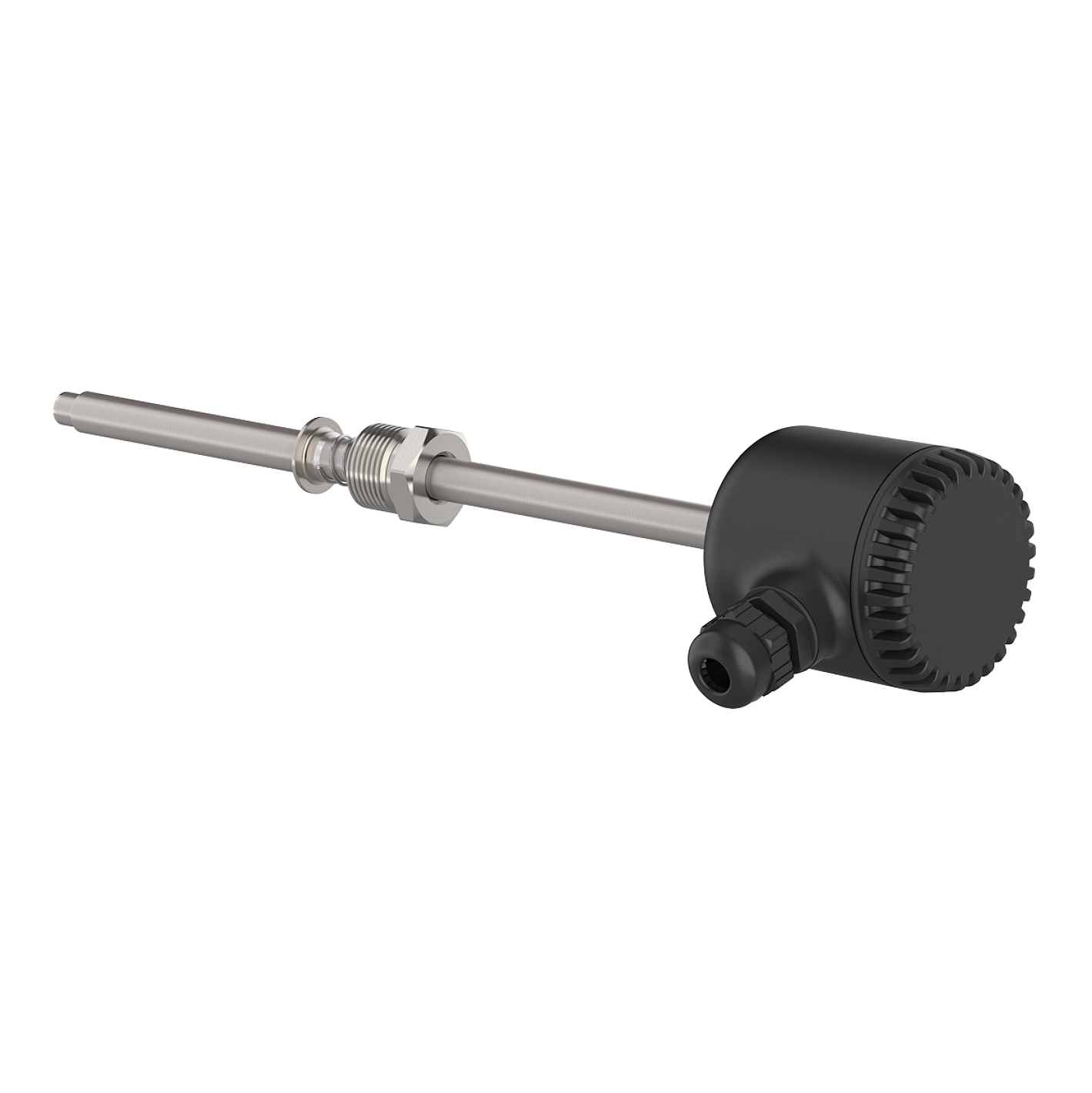

ОВЕН ДТПXхх5М.RS — термопары с цифровым интерфейсом RS-485

Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.
В состав термопреобразователей входят:

• первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
• измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Преимущества датчиков температуры ОВЕН с RS-485

• Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
• Не занимают аналоговые входы.
• Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
• Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
• Передают данные напрямую в «облако».
• Увеличивают помехоустойчивость линии связи

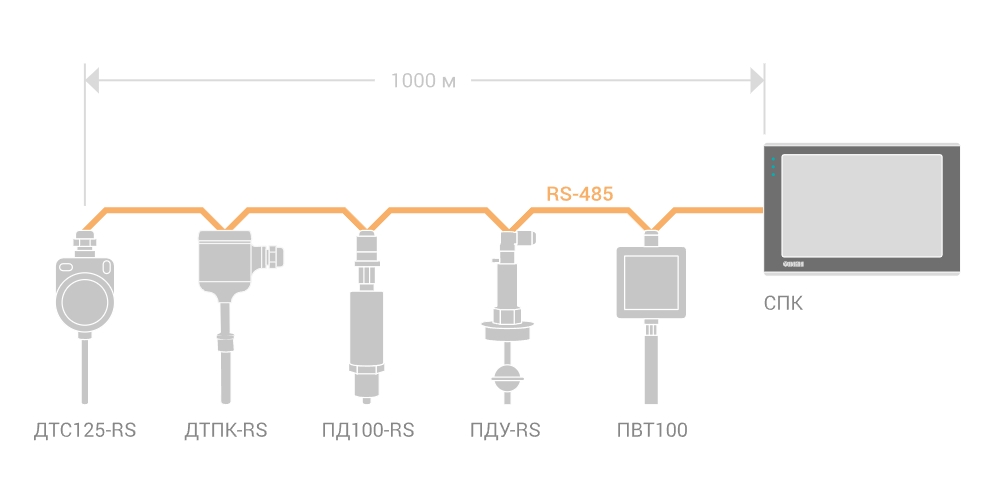

• Увеличивают длину линии связи до 1200 метров.
• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

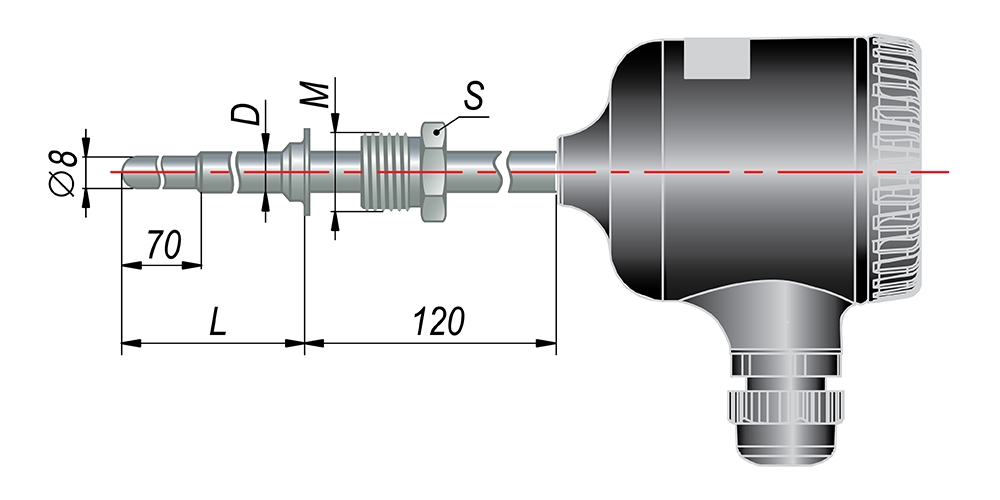

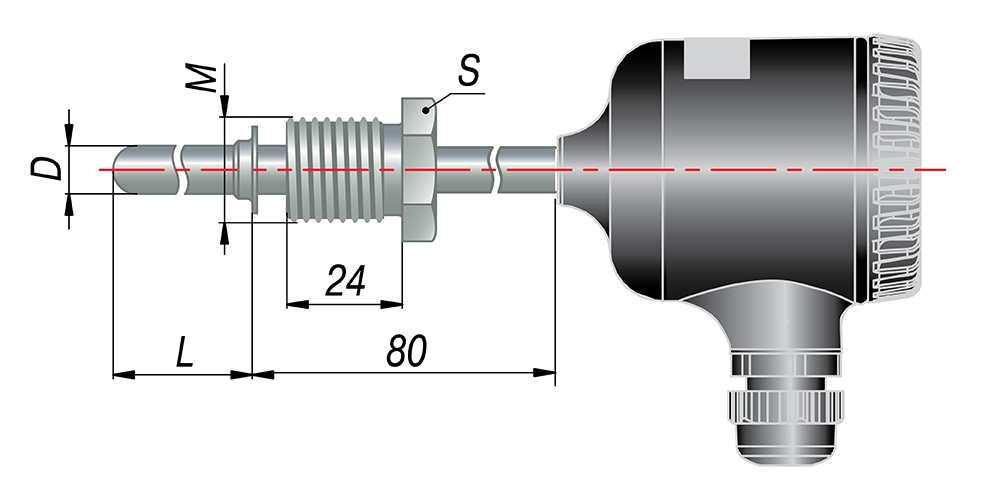

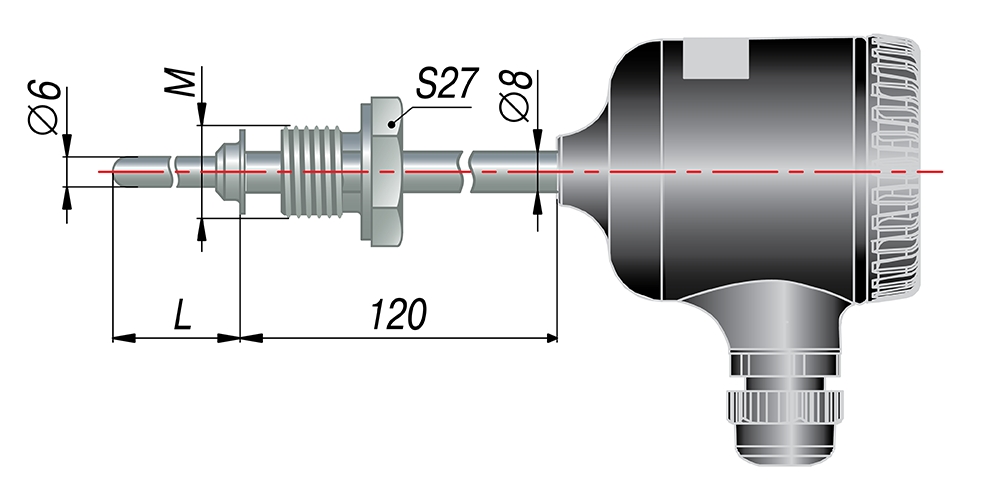

Конструктивные исполнения

Конструктивноеисполнение	Модель(см. обозначение при заказе)	Параметры	Материал защитной арматуры (диапазон измерения температур)	Длина монтажной части L*, мм
	015	D=8 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80,100, 120,160, 180, 200,250, 320,400, 500,630, 800,1000, 1250,1600, 2000
	025	D=10 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

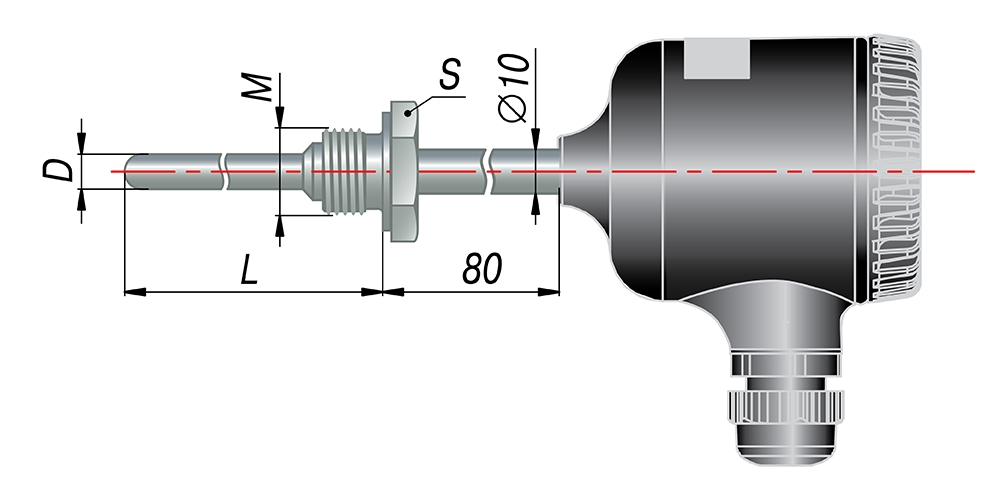

Подвижный штуцер	035	D=8 мм,M=20×1,5 мм,S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
	045	D=10 мм,M=20×1,5 мм,S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	055	D=10 мм,M=20×1,5 мм,S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	80,100, 120,160, 180, 200,250, 320,400, 500,630, 800,1000, 1250,1600, 2000
	065	D=8 мм,M=20×1,5 мм,S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80,100, 120,160, 180, 200,250, 320,400, 500,630, 800,1000, 1250,1600, 2000
	075	D=10 мм,M=20×1,5 мм,S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
	085	D=10 мм,M=27×2 мм,S=32 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	095	D=10 мм,M=20×1,5 мм,S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
	105	D=8 мм,M=20×1,5 мм,S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
Подвижный штуцер	185	D=10 мм,M=22×1,5 мм,S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)	60, 80,100, 120,160, 180, 200,250, 320,400, 500,630, 800,1000, 1250,1600, 2000
	195	D=10 мм,M=27×2 мм,S=32 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

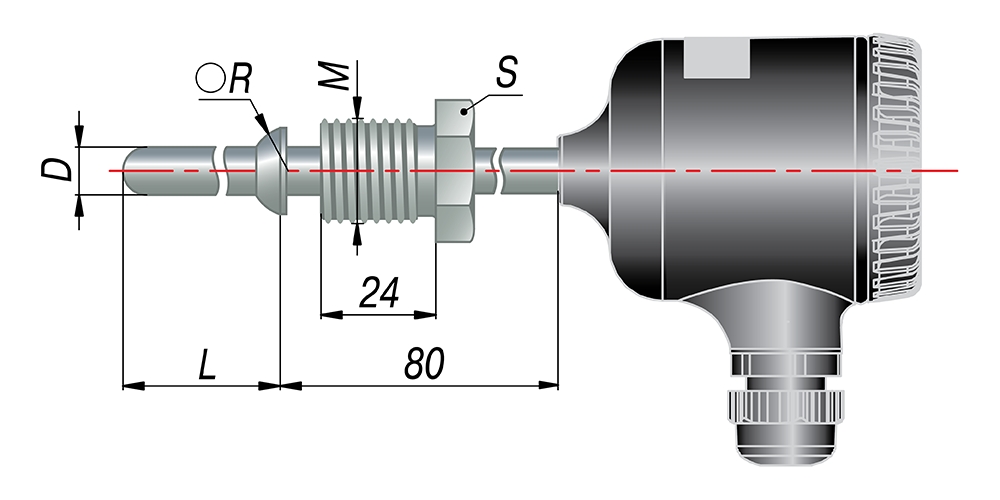

Подвижный штуцер	205	D=10 мм,M=22×1,5 мм,S=27 мм,R=9,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
	215	D=10 мм,M=27×2 мм,S=32 мм,R=12 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	265	D=6 мм,M=22×1,5 мм,S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80,100, 120,160, 180, 200,250, 320,400, 500,630, 800,1000

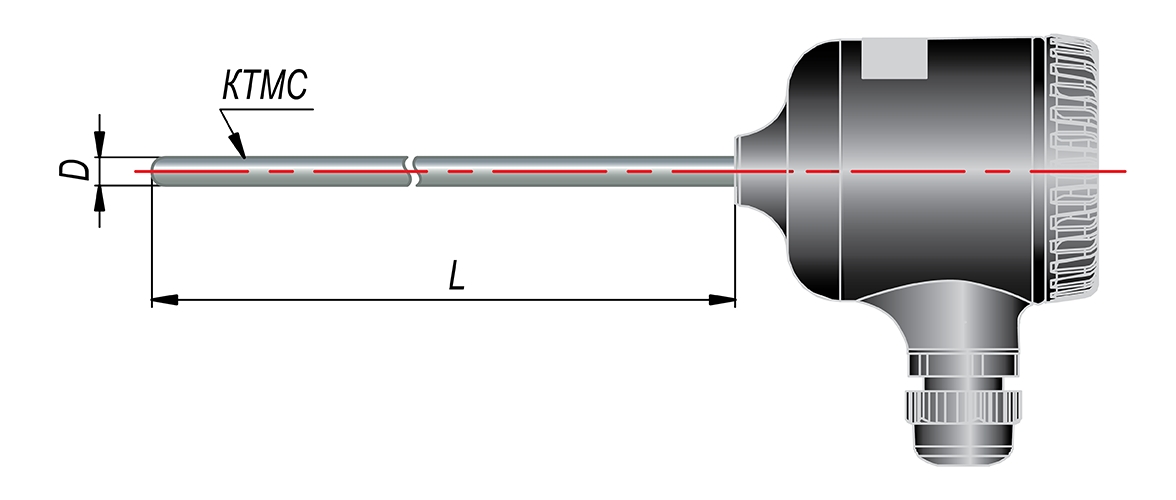

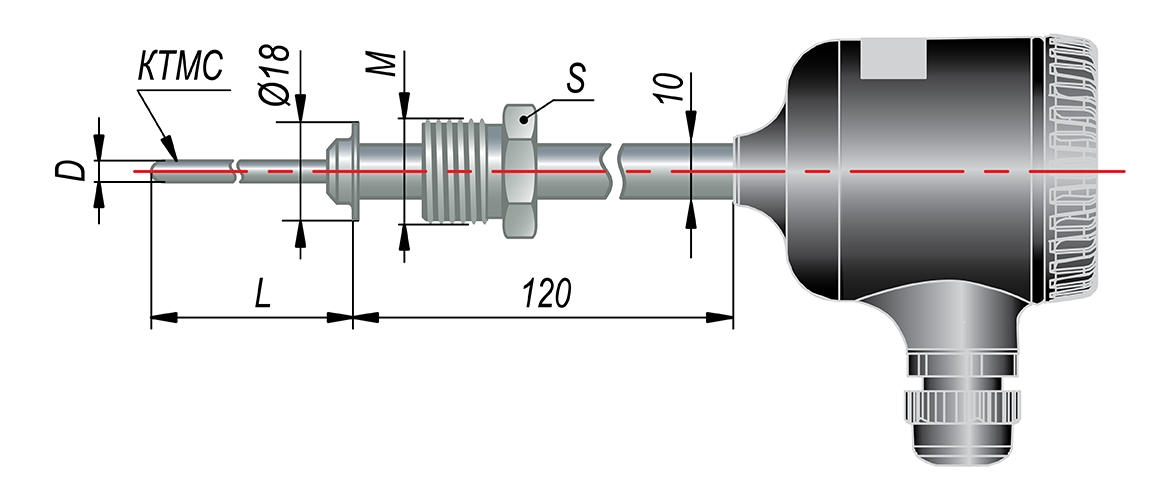

	275	D=3 ммD=4,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С), диаметр КТМС 3,0 ммДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 ммсталь AISI 310 (-40…+900 °С), диаметр КТМС 4,5 ммсталь AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 ммДТПN сплав Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм	60...30000кратно 10

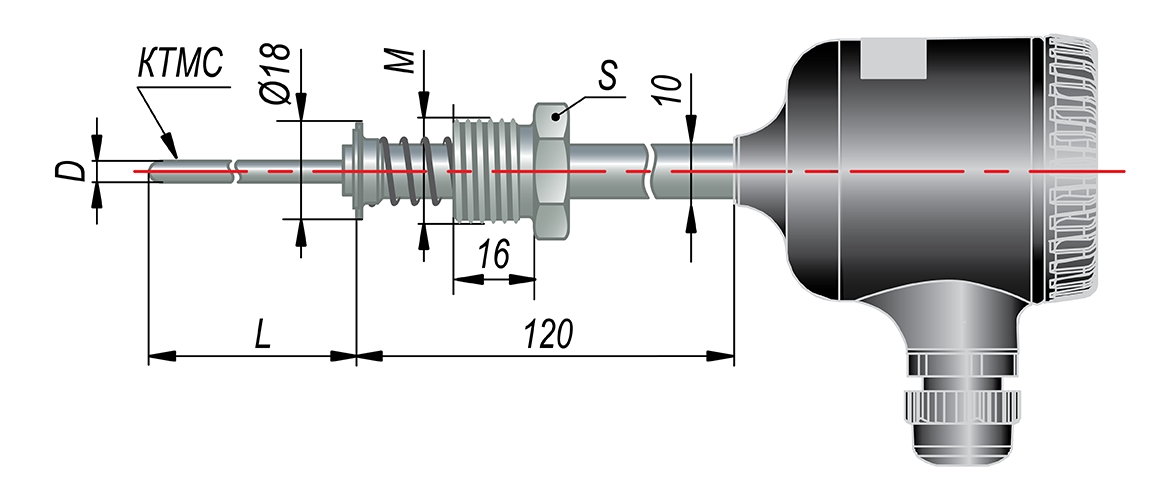

Подвижный штуцер	285	D=3 ммD=4,5 ммM=20×1,5 ммS=22 мм

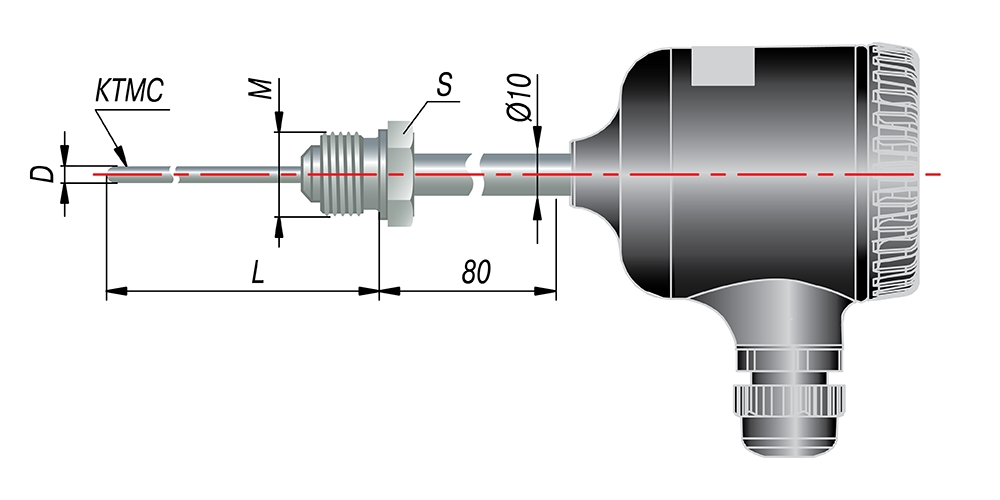

Подвижный штуцер	295	D=3 ммD=4,5 ммM=20×1,5 ммS=22 мм
	365	D=3 ммD=4,5 ммM=20×1,5 ммS=22 мм

* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

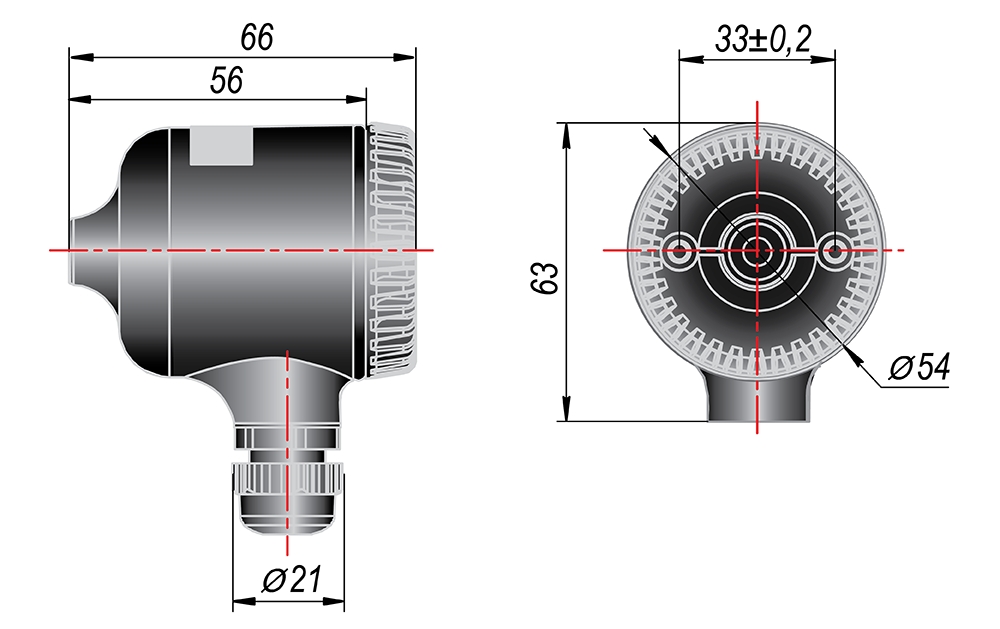

Конструктивное исполнение коммутационной головки для ДТПхх5.RS

Конструктивноеисполнение головки	Под НПЦ-1
Материал головки	Пластмассовая	Металлическая
Чертеж

Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Технические характеристики

Метрологические характеристики термопар с RS-485 ДТП-RS

Датчик	Максимальный диапазон измерений, °С*	Приделы допускаемой основной приведенной погрешности, %
ДТПL	-40...+600	± 1,0
ДТПK	-40...+900
ДТПN	-40...+1250
* В зависимости от исполнения.

Наименование	Значение
Характеристики питания
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	10...42 В
Защита от смены полярности напряжения питания	есть
Гальваническое разделение цепи питания от цепи ЧЭ	Нет
Гальваническое разделение цепи питания от цепи интерфейса RS-485	есть, до 500 В
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	10 мин
Интерфейс связи RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU
Режим работы в сети	Slave
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Характеристики конструкции
ДТС-RS	40 с
ДТС-RS с КТМС	10 с
ДТС-RS с термоэлектродом в металлической защитной арматуре диаметром до 10 мм	40 с
Номинальное давление (не более) защитной арматуры с диаметром погружной части:
- до 6 мм	0,4 МПа
- 6 мм	0,6 МПа
- от 8 до 12 мм	10,0 МПа
- 12 мм и более	16,0 МПа
Степень защиты (по ГОСТ 14254):
– корпус с пластмассовой коммутационной головкой;	IP 54
– корпус с металлической коммутационной головкой и ДТС125М	IP 65
Кабельный ввод (максимальный диаметр подключаемого кабеля):
- для пластмассовой коммутационной головки	М16×1,5 (ø10 мм)
- для металлической коммутационной головки	М20×1,5 (ø10 мм)
Характеристики надежности
Средняя наработка на отказ, не менее	50 000 ч
Средний срок службы, не менее	12 лет
Время непрерывной работы	круглосуточно

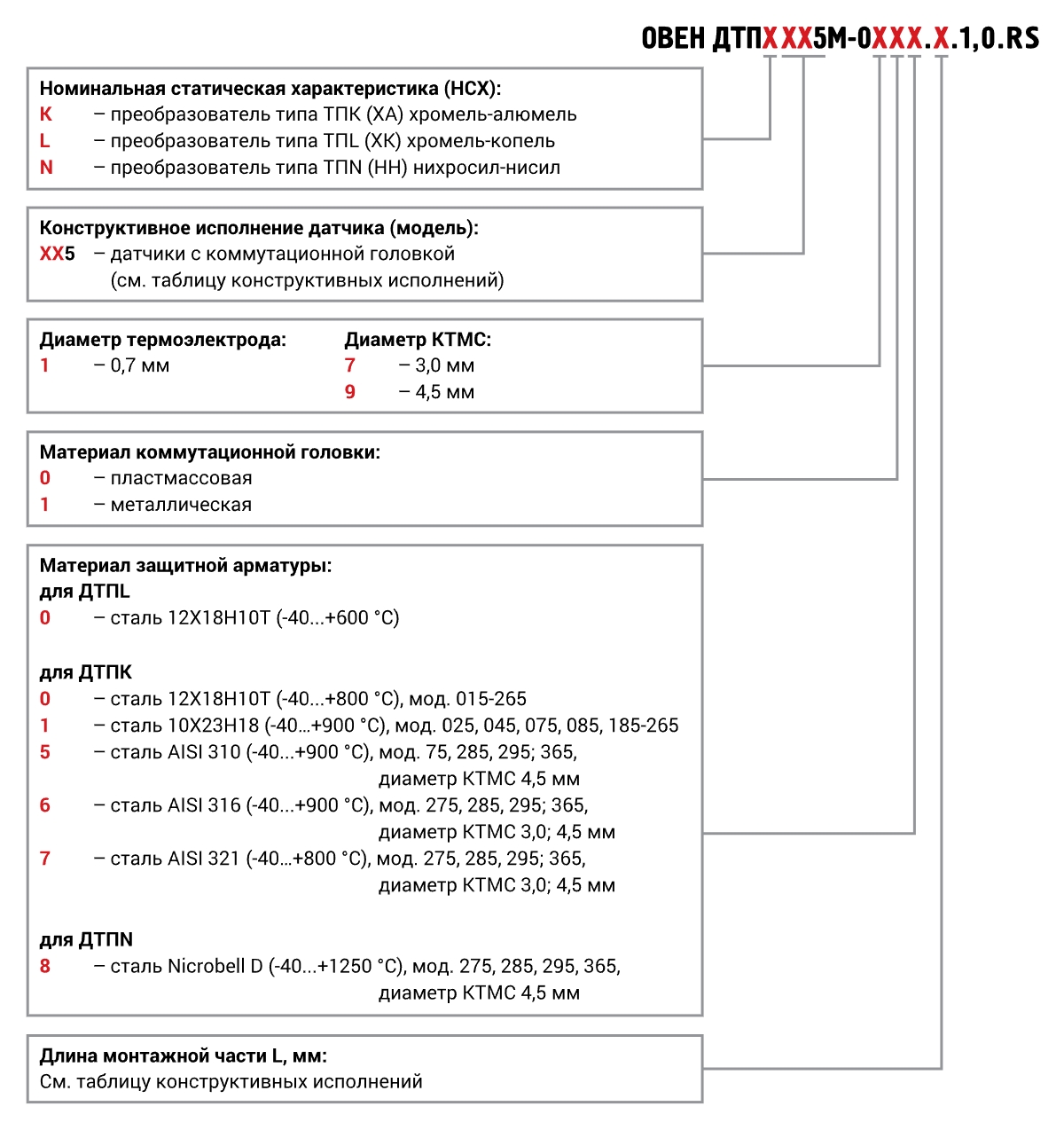

Модификации

Функциональные возможности датчиков ДТП-RS

Выбор сетевых настроек датчика

Наименование параметра	Номер первого регистра		Количество регистров	Тип	Допустимые значения	Тип доступа
Тип протокола обмена	5601	15E1	1	BYTE	1 – Modbus RTU	RO
Адрес устройства	5602	15E2	1	BYTE	1…16…247	RW
Скорость обмена, бит/сек	5603	15E3	1	BYTE	0 – 9600 1 – 14400 2 – 19200 3 – 38400 4 – 57600 5 – 115200	RW
Количество бит данных	5604	15E4	1	BYTE	8	RO
Контроль четности	5605	15E5	1	BYTE	0 – нет 1 – четный 2 – нечетный	RW
Количество стоп-битов	5606	15E6	1	BYTE	0 – 1 1 – 1,5 2 – 2	RW
Сброс на заводские настройки:
Восстановить заводские настройки	1400	578	1	BYTE	0/1	RW
Предел регистрации
Верхний предел регистрации	5306	14BA	2	REAL	-213...+1310	RW
Нижний предел регистрации	5308	14BC	2	REAL	-213...+1310	RW

Полный список параметров ДТП-RS см.руководстве по эксплуатации
