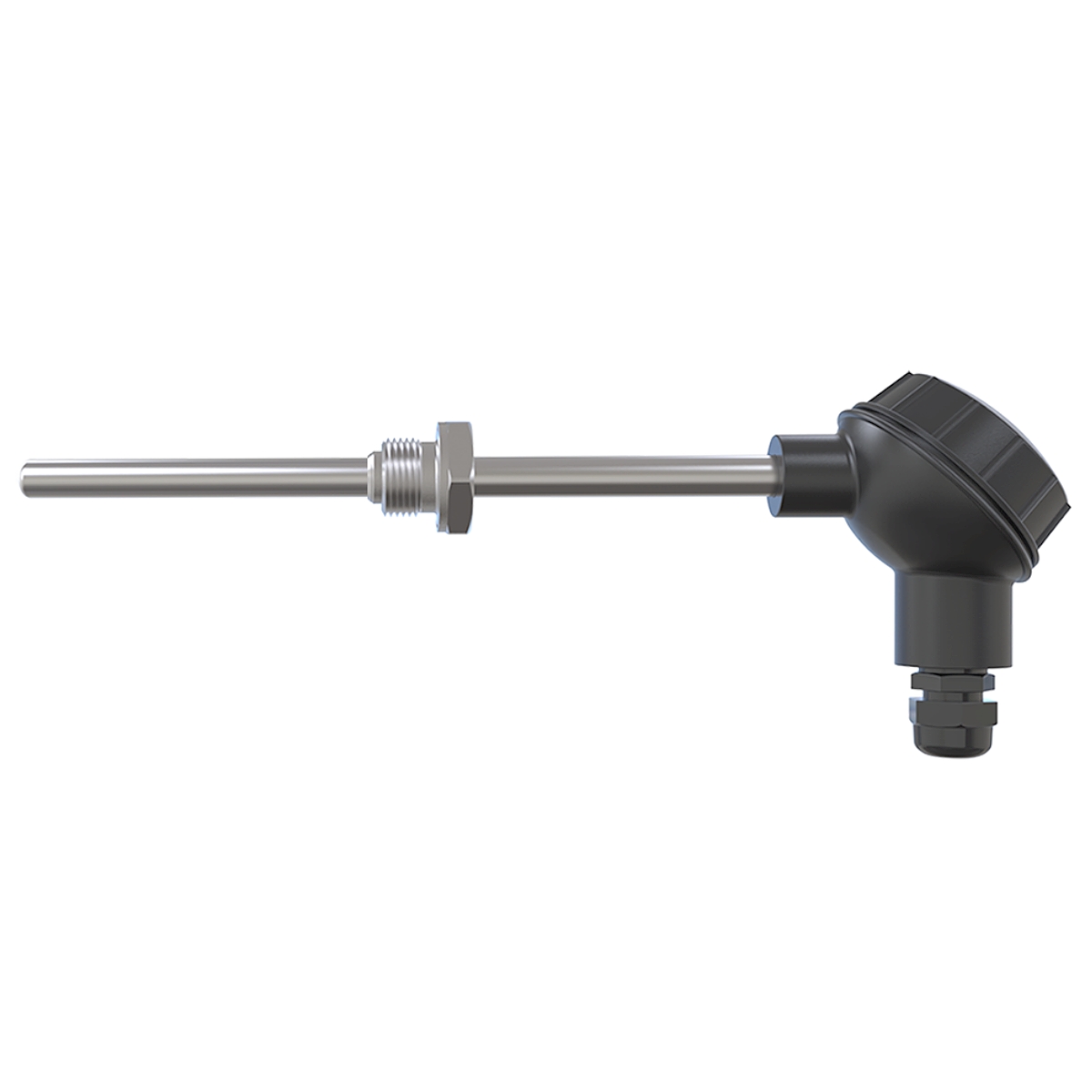

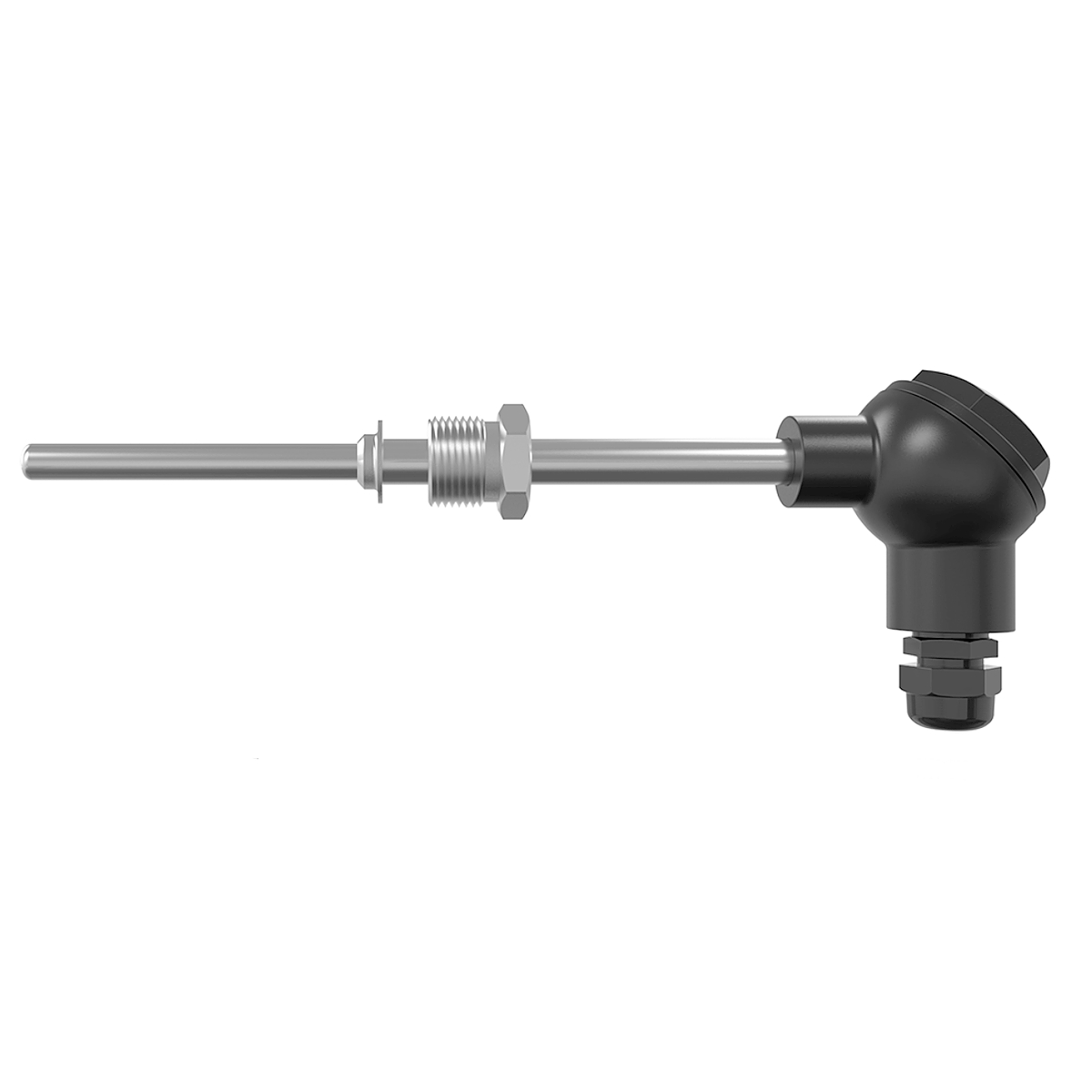

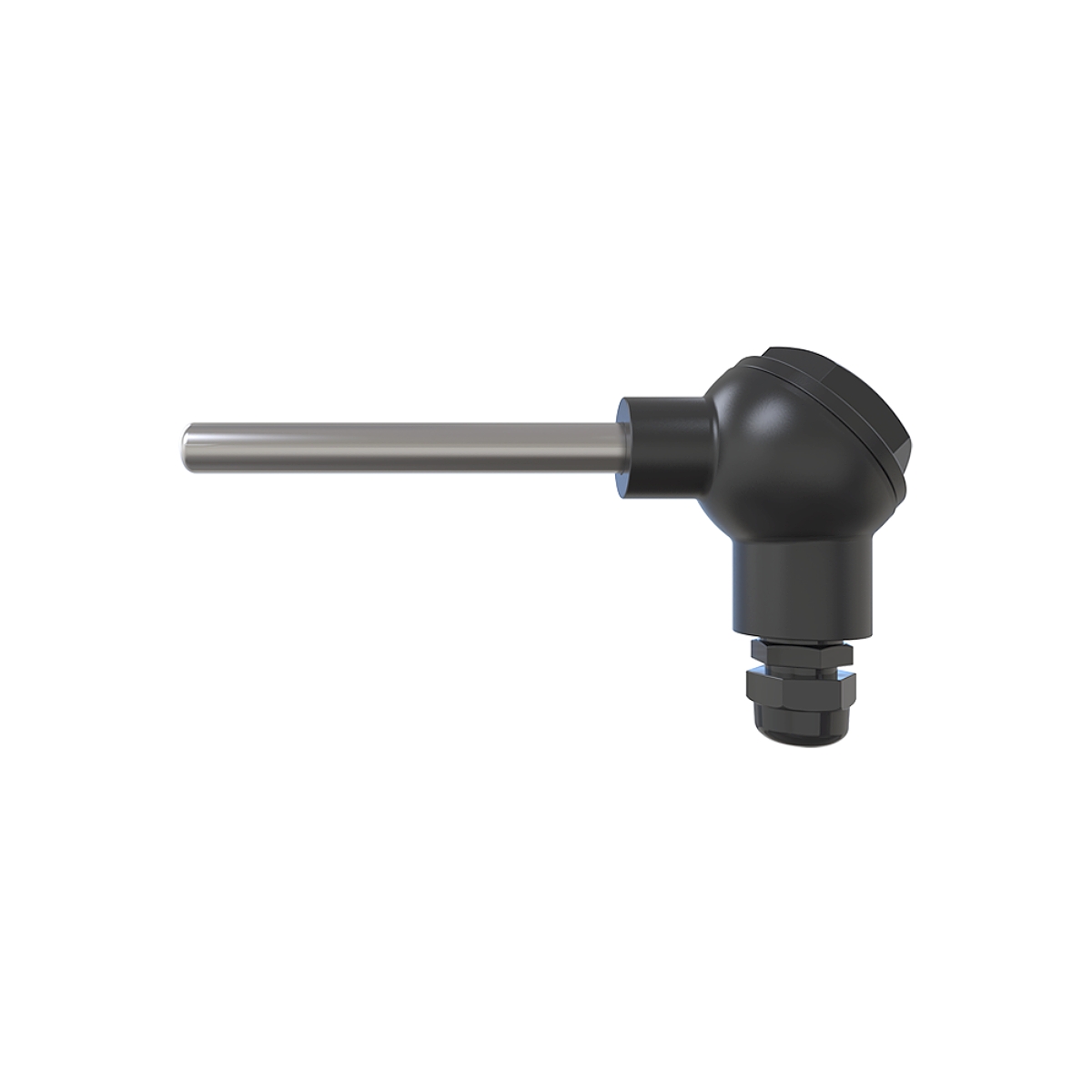

ОВЕН ДТПХхх5 — термопары проволочные с коммутационной головкой

•

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

• ТХА (К) – для ДТПК
• ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• 200 °С – для клеммных головок из алюминиевого сплава;
• 120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

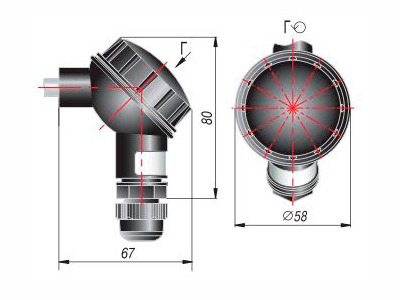

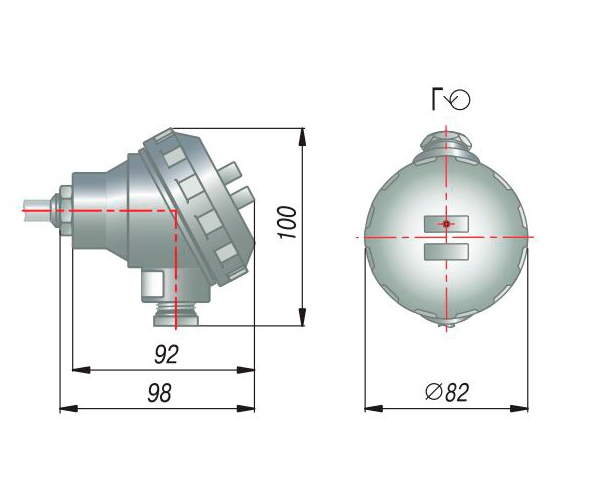

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение		Увеличенная
Пластмассовая	Металлическая	Пластмассовая	Металлическая
М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 10 мм

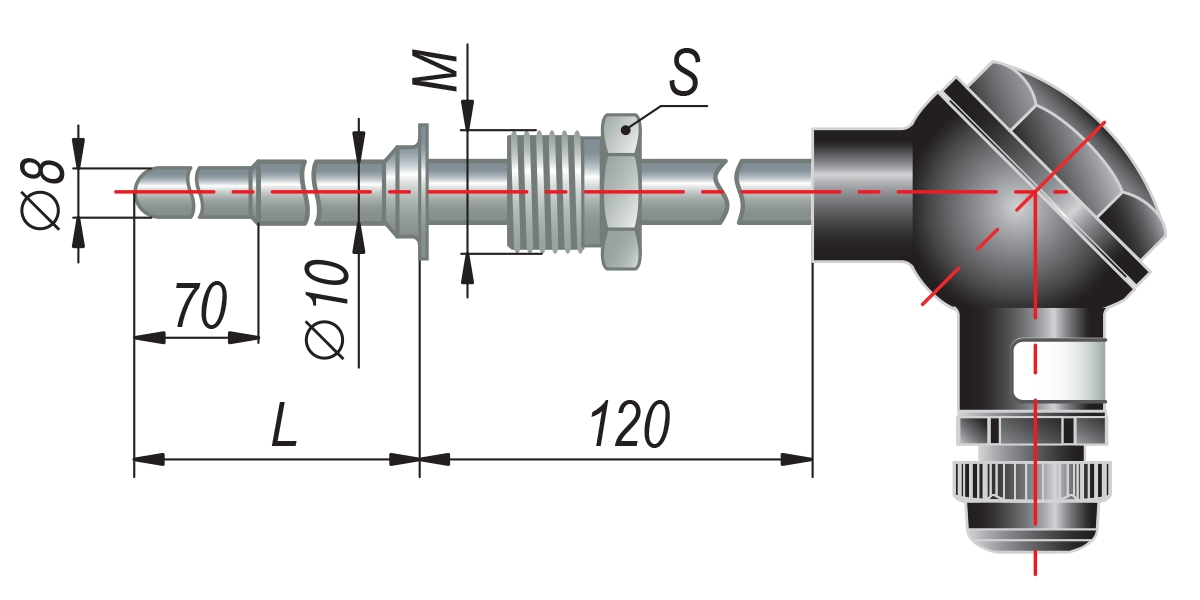

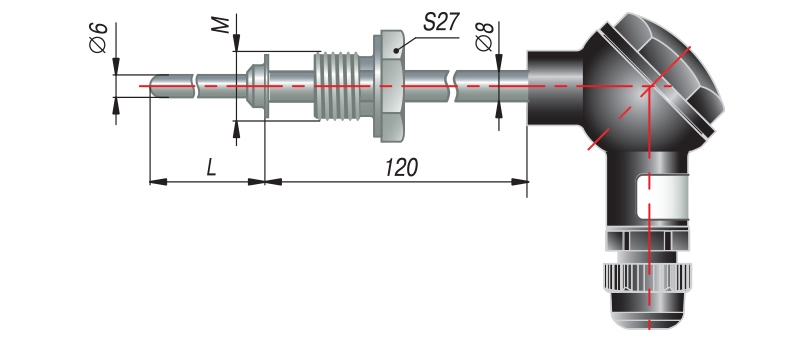

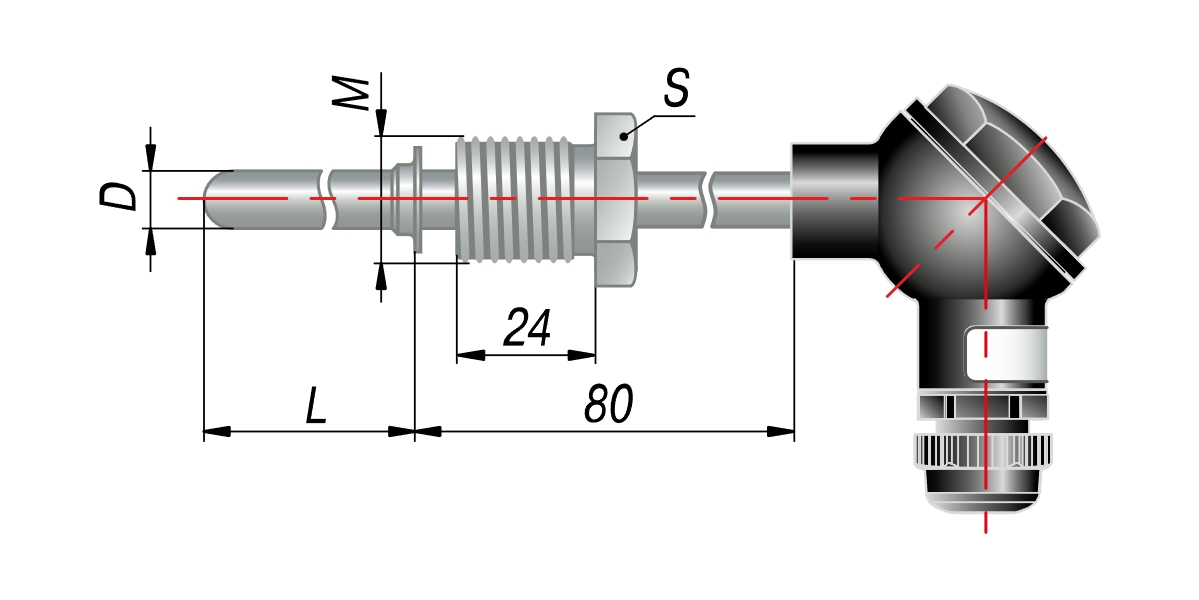

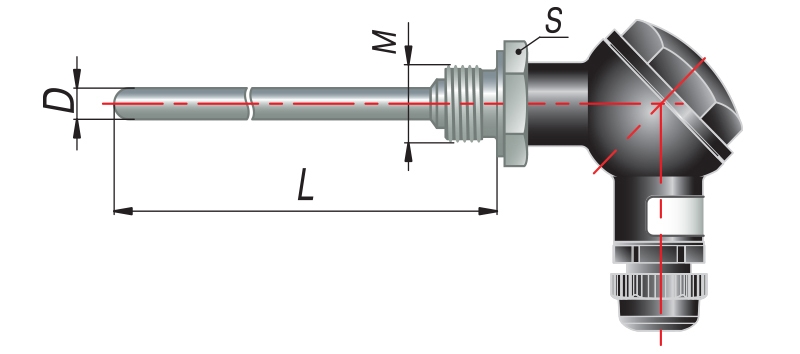

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L, мм
	015	D=8 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)	60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000, 1250,1600, 2000
	025	D=10 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)ДТПК сталь 10Х23Н18(-40…+900 °С)
Подвижный штуцер	035	D=8 мм,M=20×1,5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)
	045	D=10 мм,M=20×1,5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 С)ДТПК сталь 10Х23Н18(-40…+900 °С)
Подвижный штуцер	055	D=10 мм,M=20×1,5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)	80, 100,120,160, 180, 200,250, 320, 400,500, 630, 800,1000, 1250, 1600,2000
	065	D=8 мм,M=20×1,5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)	60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000, 1250,1600, 2000
	075	D=10 мм,M=20×1,5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)ДТПК сталь 10Х23Н18(-40…+900 °С)
	085	D=10 мм,M=27×2 мм**, S=32 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)ДТПК сталь 10Х23Н18(-40…+900 °С)
Подвижный штуцер	095	D=10 мм,M=20×1,5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)
	105	D=8 мм,M=20×1,5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)
Подвижный штуцер	185	D=10 мм,M=22×1,5 мм**,S=27 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)ДТПК сталь 10Х23Н18(-40…+900 °С), диаметр 10 мм	60, 80, 100, 120,160, 180 ,200,250, 320, 400,500, 630, 800,1000, 1250,1600, 2000
	195	D=10 мм,M=27×2 мм**,S=32 мм
Подвижный штуцер	205	D=10 мм, M=22×1,5 мм**,S=27 мм, R=9,5 мм
	215	D=10 мм,M=27×2 мм**,S=32 мм,R=12 мм
Подвижный штуцер	265	D=6 мм,M=22×1,5 мм**,S=27 мм	ДТПL сталь 12Х18Н10Т(-40…+600 °С)ДТПК сталь 12Х18Н10Т(-40…+800 °С)	60, 80, 100, 120,160, 180, 200,250, 320, 400,500, 630, 800,1000

** По спецзаказу возможно изготовление датчика с другой резьбой.Примечания:

• Исполнение с двумя чувствительными элементами возможно для моделей:

• с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;
• с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;
• с диаметром защитной арматуры 10 мм.

• Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215.
  С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.
• Для присоединения датчика к вторичным устройствам вы можете подобратькабели для термопар.

  Технические характеристики

  Характеристика	Значение
  	ДТПLхх5	ДТПКхх5
  Номинальная статическая характеристика (НСХ)	L (ХК) хромель-копель	K (ХА) хромель-алюмель
  Рабочий диапазон измеряемых температур	-40...+600 °С	-40…+800°С-40…+900°С
  Класс допуска датчика	2
  Условное давление	0,4…10 МПа (в зависимости от конструктивного исполнения)
  Исполнение рабочего спая термопары, относительно корпуса датчика	изолированныйнеизолированный
  Диаметр термоэлектродной проволоки	0,5 мм; 0,7 мм; 1,2 мм
  Показатель тепловой инерции, не более:
  - с изолированным рабочим спаем	20 с
  - с неизолированным рабочим спаем	10 с
  Количество рабочих термопар в изделии	1 или 2
  Материал защитной арматуры	сталь 12Х18Н10Тсталь 10Х23Н18
  Степень защиты по ГОСТ 14254	С пластмассовой коммутационной головкой – IP54С металлической коммутационной головкой – IP65

  Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

  Тип термоэлектрического преобразователя	Номинальная статическая характеристика (НСХ)	Диаметр проволоки, мм	Температура эксплуатации, °С	Продолжительность эксплуатации, ч
  ДТПК (ХА)	хромель – алюмель	5,0; 3,2	800	10000
  			1000	2000
  			1200	100
  		1,5	800	10000
  			1000	1000
  			1100	200
  		1,2	800	10000
  			1000	500
  			1100	200
  		0,7	800	6000
  			1000	300
  		0,5	800	1000
  			1000	100
  		0,3; 0,2	600	10000
  			800	200
  ДТПL (ХК)	хромель – копель	5,0; 3,2; 1,5	600	10000
  			800	1000
  		1,2; 0,7	600	10000
  			800	500
  		0,5	600	5000
  		0,3; 0,2	600	1000

  Модификации



  Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

  НСХ	Класс допуска	Диапазон измерения	Пределы допускаемых отклонений ТЭДС от НСХ
  К (ХА)N(НН)	2	-40…+333 °C включ.	± 2,5 °C
  		св. 333…+1300 °C	± 0,0075t°C
  	1	-40…+375 °C включ.	± 1,5 °C
  		св. 375…+1300 °C	± 0,004t°C
  L (ХК)	2	-40…+360 °C включ.	± 2,5 °C
  		св. 360…+600 °C	± (0,700 + 0,005t) °C
  J (ЖК)	1	-40…+375 °C включ.	± 1,5 °C
  		св. 375…+750 °C	± 0,004t°C
  S(ПП)	2	0…+600 °C включ.	1,5 °C
  		св. 600…+1600 °C	0,0025t°C
  t – значение измеряемой температуры °C

  Документация

  Документация
  Руководство по эксплуатации ДТП		pdf	8.53 MB
  Сертификаты
  Описание типа СИ ДТП	Россия	zip	3.62 MB
  Свидетельство о типовом одобрении ДТП		zip	3.65 MB
  Сертификат средств измерений ДТП	Беларусь	zip	193.56 kB
  Сертификат средств измерений ДТП	Россия. 28476-16	zip	201.16 kB
  Сертификат средств измерений ДТП	Казахстан	zip	170.49 kB
  Отказное письмо на ДТП сенсор		zip	416.66 kB
  Сертификат промышленной безопасности на ДТП		zip	10.64 MB
