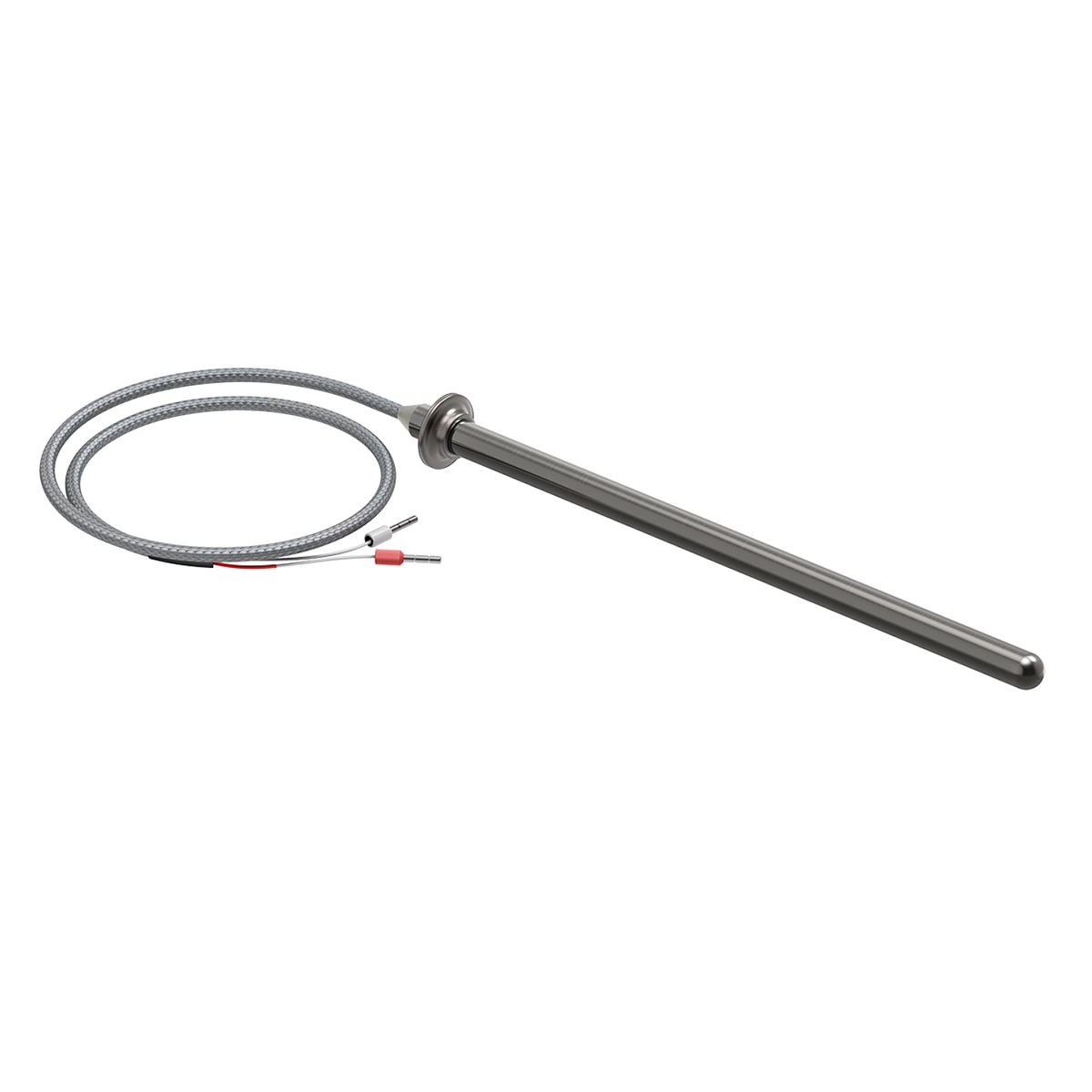

ОВЕН ДТПХхх4 — термопары проволочные с кабельным выводом

•
•

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

• ТХА (К) – для ДТПК
• ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.Важно:максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	014	D = 5 мм	ДТПК, ДТПL латунь(-40…+300 °C)	25
	024	D = 8 мм	ДТПК, ДТПL сталь 12Х18Н10Т(-40…+400 °С)	30
Накидная гайка	034	D = 5 ммМ = 8×1 мм**	ДТПК, ДТПLлатунь(-40…+300 °С)	25
	044	D = 8 ммM = 12×1,5 мм**	ДТПК, ДТПLсталь 12Х18Н10Т(-40…+400 °С)	30

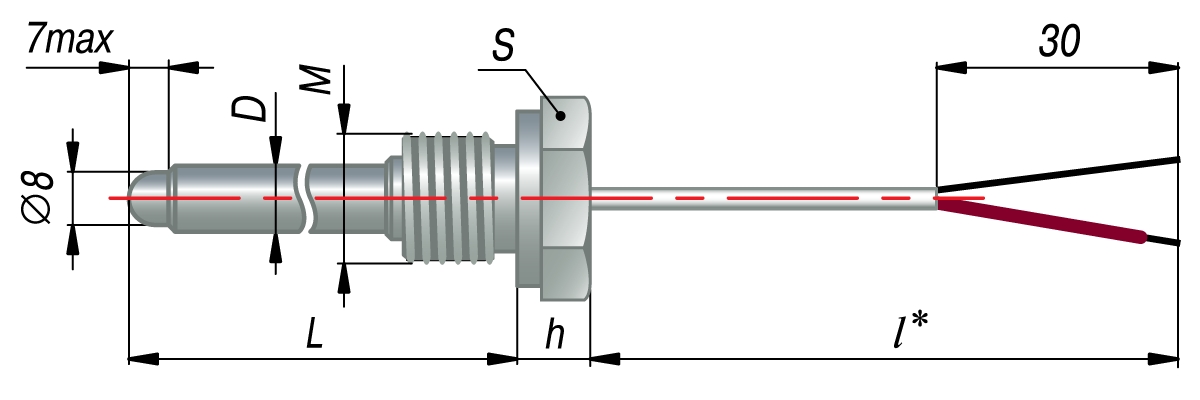

	054	D = 6 ммМ = 16×1,5 мм**S = 22 мм, h = 9 мм		60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000
	064	D = 8 ммM = 20×1,5 мм**S = 27 мм, h = 8 мм
	074	D = 10 ммM = 20×1,5 мм**S = 27 мм, h = 8 мм
	084	D = 10 ммM = 20×1,5 мм**S = 27 мм, h = 8 мм
	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм
Подвижный штуцер	124	D = 6 ммM = 16×1,5 мм**S = 17 мм		10, 32, 40,60, 80, 120,160, 200, 250,320, 400, 500
	134	D = 8 ммM = 20×1,5 мм**S = 22 мм
	144	D = 10 ммM = 20×1,5 мм**S = 22 мм
Подвижный штуцер	154	D = 10 ммM = 20×1,5 мм**S = 22 мм
	194	D = 5 мм, D1 = 10 мм		60, 80, 100,120, 160, 200,250, 320
Накидная гайка	204	M = 10×1 мм**S = 14 мм	ДТПК, ДТПL латунь(-40…+400 °С)	40, 65
	534	d = 4,5 ммПод М4	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ;-40…+300 °C – c кабелем ДКТ;−40…+400 °C c кабелем КТППЭ)	39
	554	d = 5,5 ммПод М5		39
	564	d = 6,4 ммПод М6D = 19 ммS = 0,5 мм		58
	574	d = 8,4 ммПод М8D =22 ммS=0,75 мм		61
	584	d = 10,5 ммПод М10D = 26 ммS = 0,75 мм		63
	594	d = 13 ммПод М12D = 30 ммS = 1,0 мм		71
	644	D = 4,5 ммМ = 6×1 ммS = 10 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)	13, 20, 30

* Длина кабельного выводаlи длина монтажной частиLвыбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.Примечания:

• С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.
• С кабельным выводом из СФКЭ изготавливаются:
  • Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
  • Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
• С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
• Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
• Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

  Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4

  Кабель термопарный тип К (ХА), хромель-алюмель

  Конструктивное исполнение	Наименование	Описание	Температурныйдиапазон	Внешний диаметр(толщина/ширина)
  1 – термоэлектродная проволока2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТК011-0,5ДКТК011-0,7ДКТК011-1,2	ОдножильныйДиаметр проводов:0,5 мм/0,7 мм/1,2 мм (указывается при заказе)Изоляция нить К11С6Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,02,0/2,82,8/4,0
  1 – термоэлектродная проволока2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком3 – обмотка фторопластовой запеченной пленкой7 – экран из медной луженной оловом проволоки	Кабель СФКЭ ХА2×0,5	МногожильныйС – изоляция из стекловолокнаФ – изоляция из фторопластовой пленкиК – комбинированная изоляция и оболочкаХ – положительная жила, сплав хромельА – отрицательная жила, сплав алюмель2 – количество жил0, 5 – сечение жилыКрасный наконечник НШВИ установлен на положительный электрод.	-60…+250 °С	3,0/4,5

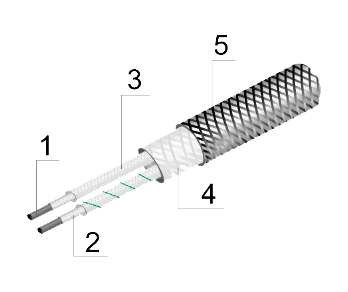

  1 – термоэлектродная проволока2- стеклонить3 – слюда4 – стеклонить5 – экран из нержваеющей стали	Кабель КТППЭ-ХА	ОдножильныйДиаметр жил: 0,5 ммКрасной термоусадочной трубкой помечен положительный электрод	-50…+400 °С	2,7/4,0

  Кабель термопарный тип L (ХK), хромель-копель

  Конструктивное исполнение	Наименование	Описание	Температурныйдиапазон	Внешний диаметр(толщина/ширина)
  1 – термоэлектродная проволока2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТL011-0,5ДКТL011-0,7	ОдножильныйДиаметр проводов:0,5 мм/0,7 мм/1,2 мм (указывается при заказе)Изоляция – нить К11С6Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,02,0/2,8
  1 – термоэлектродная проволока2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком3 – обмотка фторопластовой запеченной пленкой7 – экран из медной луженной оловом проволоки	Кабель СФКЭ ХК2×0,5	МногожильныйС – изоляция из стекловолокнаФ – изоляция из фторопластовой пленкиК – комбинированная изоляция и оболочкаХ – положительная жила, сплав хромельК – отрицательная жила, сплав копель2 – количество жил0, 5 – сечение жилыКрасный наконечник НШВИ установлен на положительный электрод.	-60…+250 °С	3,0/4,5
  1 – термоэлектродная проволока2- стеклонить3 – слюда4 – стеклонить5 – экран из нержваеющей стали	Кабель КТППЭ-ХК	ОдножильныйДиаметр жил: 0,5 ммКрасной термоусадочной трубкой помечен положительный электрод	-50…+400 °С	2,7/4,0

  Технические характеристики

  Характеристика	Значение
  	ДТПКхх4	ДТПLхх4
  Номинальная статическая характеристика (НСХ)	K (ХА) хромель-алюмель	L (ХК) хромель-копель
  Рабочий диапазон измеряемых температур	-40...+400 °С
  Условное давление	0,16…0,4 МПа (в зависимости от конструктивного исполнения)
  Класс допуска датчика	2
  Исполнение рабочего спая термопары, относительно корпуса датчика	изолированныйнеизолированный
  Диаметр термоэлектродной проволоки, мм	0,5; 0,7
  Показатель тепловой инерции, не более:
  - с изолированным рабочим спаем	20 с
  - с неизолированным рабочим спаем	10 с
  Количество рабочих термопар в изделии	1 или 2
  Материал защитной арматуры	латуньсталь 12Х18Н10Т
  Степень защиты по ГОСТ 14254	IP54

  Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

  Тип термо­электри­ческого преобра­зователя	Номинальная статическая характе­ристика (НСХ)	Диаметр проволоки, мм	Темпера­тура эксплу­атации, °С	Продолжи­тельность эксплу­атации, ч
  ДТПК (ХА)	хромель – алюмель	5,0; 3,2	800	10000
  			1000	2000
  			1200	100
  		1,5	800	10000
  			1000	1000
  			1100	200
  		1,2	800	10000
  			1000	500
  			1100	200
  		0,7	800	6000
  			1000	300
  		0,5	800	1000
  			1000	100
  		0,3; 0,2	600	10000
  			800	200
  ДТПL (ХК)	хромель – копель	5,0; 3,2; 1,5	600	10000
  			800	1000
  		1,2; 0,7	600	10000
  			800	500
  		0,5	600	5000
  		0,3; 0,2	600	1000

  Модификации



  Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

  НСХ	Класс допуска	Диапазон измерения	Пределы допускаемых отклонений ТЭДС от НСХ
  К (ХА)N(НН)	2	-40…+333 °C включ.	± 2,5 °C
  		св. 333…+1300 °C	± 0,0075t°C
  	1	-40…+375 °C включ.	± 1,5 °C
  		св. 375…+1300 °C	± 0,004t°C
  L (ХК)	2	-40…+360 °C включ.	± 2,5 °C
  		св. 360…+600 °C	± (0,700 + 0,005t) °C
  J (ЖК)	1	-40…+375 °C включ.	± 1,5 °C
  		св. 375…+750 °C	± 0,004t°C
  S(ПП)	2	0…+600 °C включ.	1,5 °C
  		св. 600…+1600 °C	0,0025t°C
  t – значение измеряемой температуры °C
