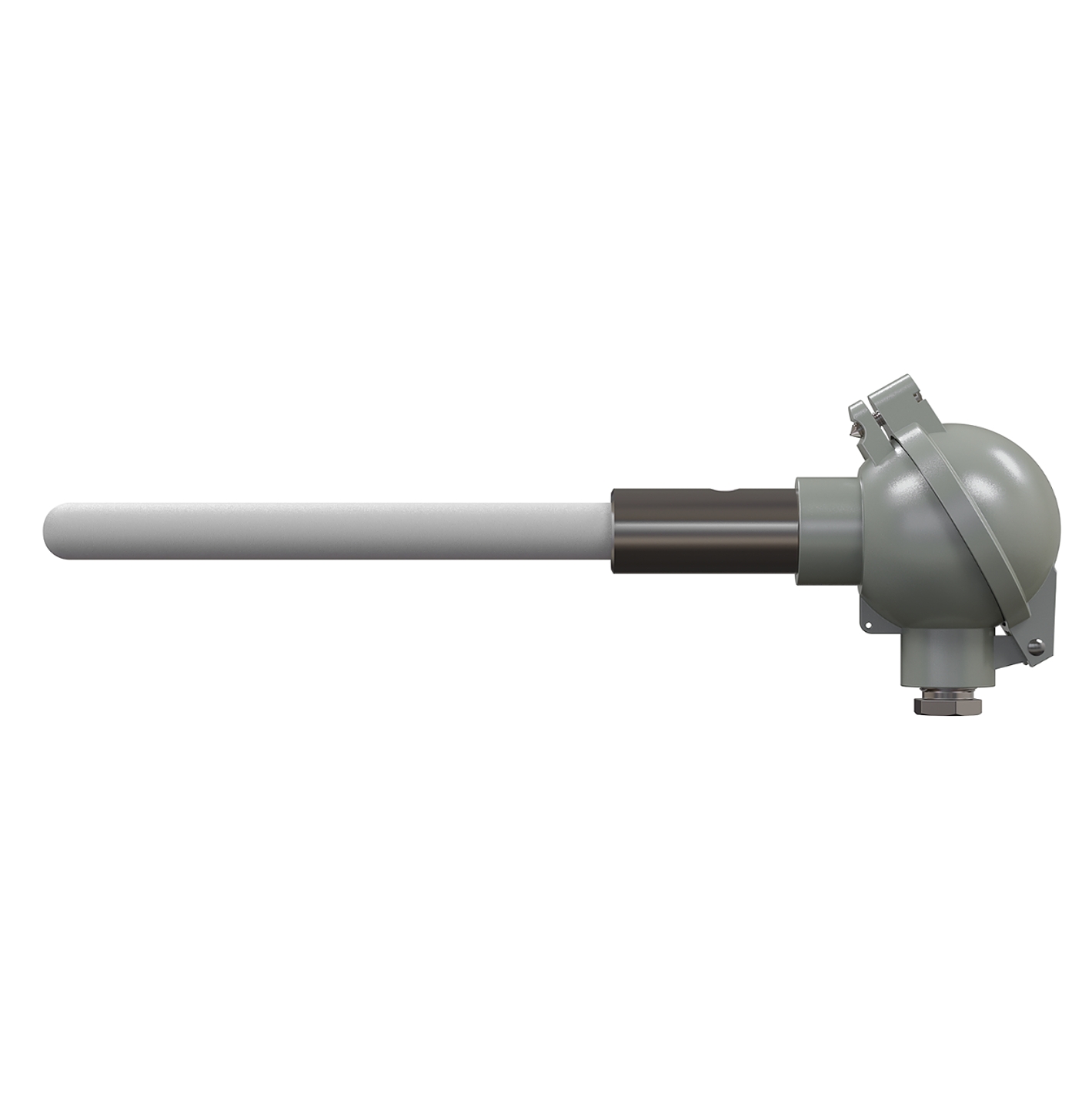

ОВЕН ДТПS — термопары «платинородий-платина»

ОВЕН ДТПS — термопары «платинородий-платина»ОВЕН ДТПS — термопары «платинородий-платина»
  • ОПИСАНИЕ
  • ЦЕНЫ
  • КОММЕНТАРИИ
  • ОВЕН ДТПS — термопары «платинородий-платина» a877617-3.jpg
Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.Все типы термопар подробно описаны внаших статьях.

Отличительные особенности

  • Возможно кратковременное измерение температур до 1600 °С.
  • Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Стандартный срок производства – от 7 рабочих дней.

Показатели надежности

Вероятность безотказной работы Температура применения, °С Гарантийный срок эксплуатации Средний срок службы, не менее
ОВЕН ДТПS
0,95 за 8 000 часов до +1300 1 год 2 года
Не нормируется свыше +1300 - -
Интервал между поверками 1 год.

Таблица конструктивных исполнений

Конструктивное исполнение Обозначение при заказе (модель) Параметры Исполнение рабочего спая отн. корпуса Диаметр термоэлектродов Материал защитной арматуры Длина термопары L*
ОВЕН ДТПS — термопары «платинородий-платина» a877617-4.jpg ДТПS021.1О-0,5/L D ≤ 4,6 мм неизолированный платинородий – 0,4 ммплатина – 0,5 мм корунд CER795(0...+1300 °С) 0,2...2 м
ОВЕН ДТПS — термопары «платинородий-платина» a877617-5.jpg ДТПS021.1Э-0,5/L D ≤ 4,6 мм изолированный 0,2...2 м

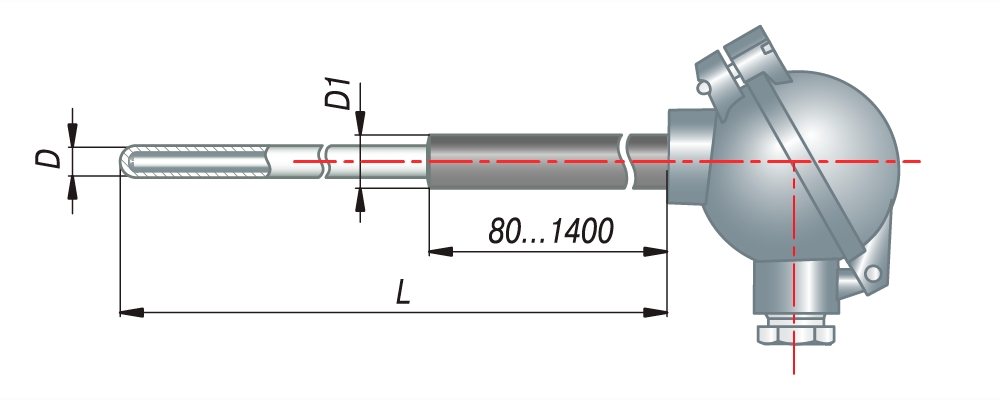

ОВЕН ДТПS — термопары «платинородий-платина» a877617-6.jpg ДТПS145-0019.L D = 12 мм D1 = 20 мм изолированный корунд CER795 (0...+1300 °С) металлическая коммутационная головка 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм(длина монтажной части)

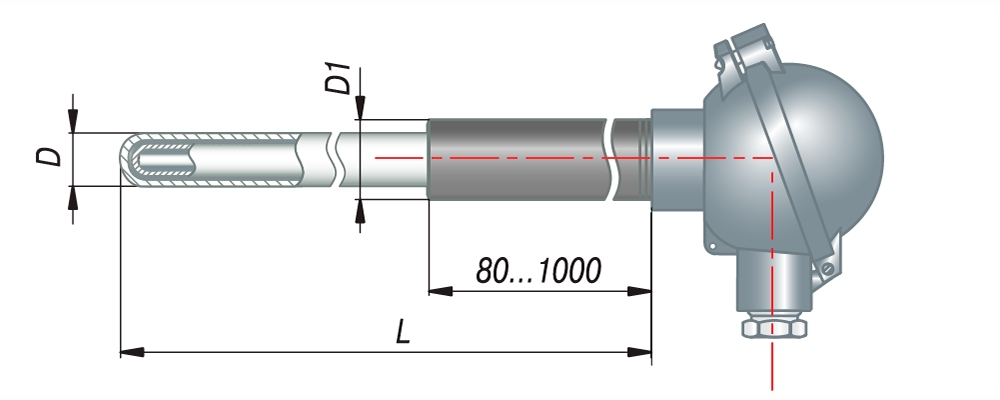

ОВЕН ДТПS — термопары «платинородий-платина» a877617-7.jpg ДТПS155-0019.L D = 20 мм D1 = 30 мм изолированный
Примечания.* Длина термопары L выбирается при заказе.Для ДТПХ мод. 145, 155:
  • температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
  • скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.
Для датчиков ДТПХ145 и ДТПХ155 длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.ОВЕН ДТПS — термопары «платинородий-платина» a877617-8.jpg

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм L2, мм
250 80
320 80
400 80
500 80
630 80
800 200
1000 400
1250 650
1600 1000
2000 1400
Под заказ возможно изготовление термопреобразователей с другими длинами металлической и керамической частей.

Технические характеристики

Характеристика Значение
Номинальная статическая характеристика ТПП(S)
Рабочий диапазон измеряемых температур 0…+1300 °С
Класс допуска 2
Показатель тепловой инерции Не более 5 с – для ДТПS021Не более 50 с – для ДТПS145Не более 90 с – для ДТПS155
Материал защитной арматуры Корунд CER795/12Х18Н10Т

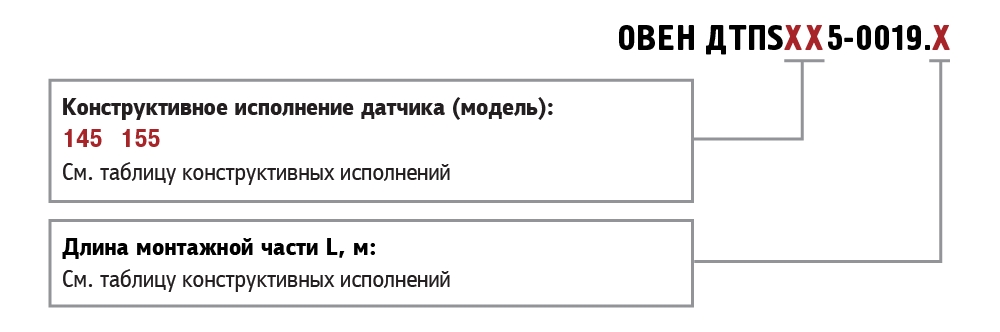

Модификации

ОВЕН ДТПS — термопары «платинородий-платина» a877617-9.jpg ОВЕН ДТПS — термопары «платинородий-платина» a877617-10.jpg

Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

НСХ Класс допуска Диапазон измерения Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА)N(НН) 2 -40…+333 °C включ. ± 2,5 °C
св. 333…+1300 °C ± 0,0075t°C
1 -40…+375 °C включ. ± 1,5 °C
св. 375…+1300 °C ± 0,004t°C
L (ХК) 2 -40…+360 °C включ. ± 2,5 °C
св. 360…+600 °C ± (0,700 + 0,005t) °C
J (ЖК) 1 -40…+375 °C включ. ± 1,5 °C
св. 375…+750 °C ± 0,004t°C
S(ПП) 2 0…+600 °C включ. 1,5 °C
св. 600…+1600 °C 0,0025t°C
t – значение измеряемой температуры °C

FAQ

Для датчика ДТПК155 заказал длину монтажной части 800 мм. Подскажите, пожалуйста, какой будет длина входящей туда металлической трубки? Ведь ее длина зависит от общей длины L?Да, действительно, длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В табл. 1 приведены типоразмеры L и L2.

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм L2, мм
250 80
320 80
400 80
500 80
630 80
800 200
1000 400
1250 650
1600 1000
2000* 1400*
* Только мод. 145, 155Термопара при нагреве снижает температуру. Что делать?Не соблюдена полярность. Поменяйте «+» и «-» на приборе, к которому подключена термопара.Проходят ли термопары ОВЕН первичную поверку?Компания ОВЕН имеет право первичной поверки выпускаемой продукции, которая сертифицирована как СИ (средство измерения). В комплекте с датчиком идет паспорт, в котором есть отметка поверителя (поверительное клеймо), а также печать нашей службы СТК.

Документация

Документация
Руководство по эксплуатации ДТП pdf 8.53 MB
Сертификаты
Описание типа СИ ДТП Россия zip 3.62 MB
Свидетельство о типовом одобрении ДТП zip 3.65 MB
Сертификат средств измерений ДТП Беларусь zip 193.56 kB
Сертификат средств измерений ДТП Россия.
28476-16		 zip 201.16 kB
Сертификат средств измерений ДТП Казахстан zip 170.49 kB
Отказное письмо на ДТП сенсор zip 416.66 kB
Сертификат промышленной безопасности на ДТП zip 10.64 MB

Комплектность

  • Паспорт
  • Термопреобразователь
