ОВЕН ДТПХхх5 — термопары на основе КТМС высокотемпературные и химически стойкие модульные

•

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250 °С в зависимости от конструктивного исполнения и типа термопары..
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:

• хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С;
• нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.

Все типы термопар подробно описаны внаших статьях.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности

• Монтажную (погружную) часть датчика можно изгибать.
• Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

При изменении температуры выше 600 ⁰С рекомендуем использовать датчики с металлической головкой.Стандартный срок производства – от 7 рабочих дней.

Показатели надежности

Вероятность безотказной работы	Температура применения, °С	Гарантийный срок эксплуатации	Средний срок службы, не менее
ДТПК и ДТПN на основе КТ
0,95 за 40000 часов	-40...+600	5 лет	10 лет
0,95 за 16000 часов	+600...+900	2 года	4 года
0,95 за 8000 часов	+900…+1100	1 год	2 года
Ненормируется	+1100...+1300	-	-
ДТПL на основе КТМС
0,95 за 40000 часов	-40...+600	5 лет	10 лет
ДТПJ на основе КТМС
0,95 за 40000 часов	-40...+600	5 лет	10 лет
0,95 за 16000 часов	+600…+800	2 года	4 года

Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

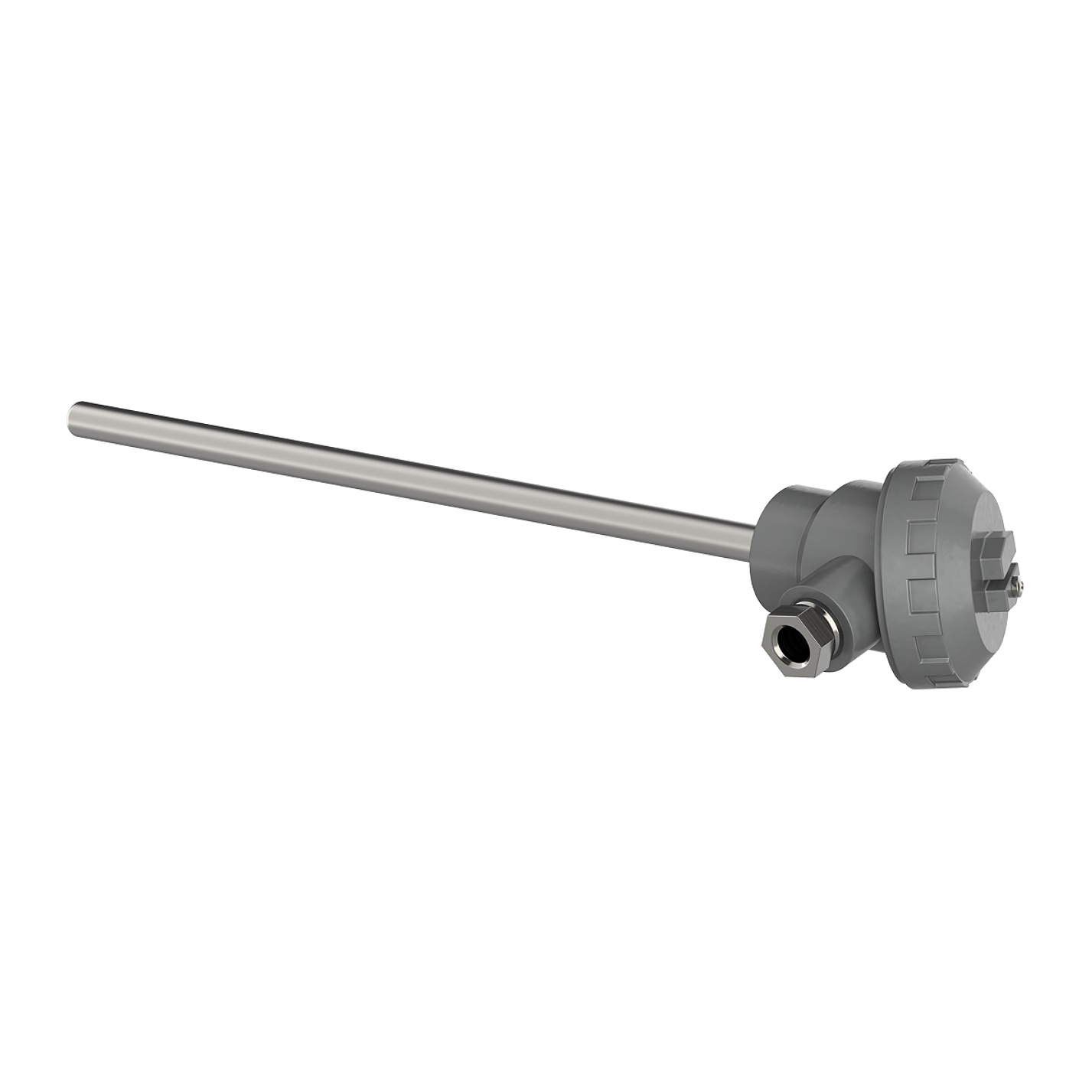

Конструктивное исполнение коммутационной головки для ДТПХхх5 на основе КТМС модульных

Стандартное исполнение	Стандартное исполнение, с винтом
Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 13 мм
025, 045, 075	115–165, 225

Термопары мод. 125…165, 225 имеют модульную (разборную) конструкцию. Если в процессе эксплуатации чувствительный элемент вышел из строя, а защитный чехол из корунда или жаростойкой стали остался цел, оптимальным решением будет заменить только вставку, а не менять весь датчик. Замена вставки проста и может производиться без демонтажа высокотемпературного датчика («Термопарные вставки»)Максимальная температура узлов подключения металлических головок для ДТПХxx5 – 120 °С.

Преобразователи термоэлектрические на основе КТМС в защитной арматуре

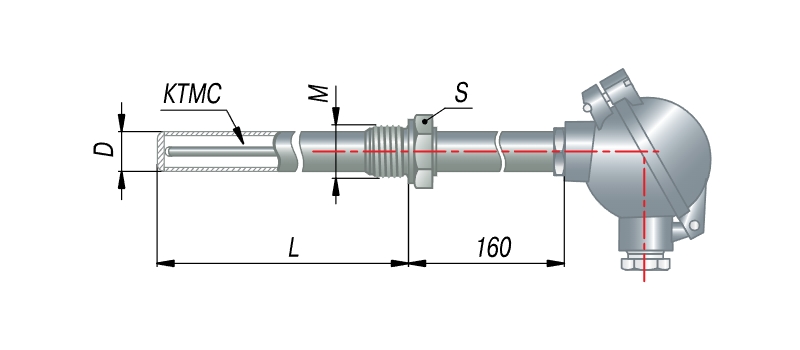

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной частиL*, мм
	025	D = 10 мм	ДТПLМатериал арматуры:сталь AISI316Ti (−40… +600 °С)Диаметр КТМС 3 ммДТПKМатериал арматуры:сталь AISI316Ti (−40 (0)… +900 °С)Диаметр КТМС 4,5 ммДТПNМатериал арматуры:сталь AISI316Ti (−40 (0)… +900 °С)Диаметр КТМС 4,5 ммДТПJМатериал арматуры:сталь AISI316Ti (−40… +750 °С)Диаметр КТМС 4,5 мм	60, 80,100, 120,160, 180,200, 250,320, 400,500, 630,800, 1000,1250, 1600,2000
Подвижный штуцер	045	D = 10 ммМ = 20×1,5**S=22 мм
	075	D = 10 ммМ = 20×1,5**S=22 мм
	115	D = 20 мм	ДТПLсталь 12Х18Н10Т (-40...+600 °С)сталь AISI316Ti (-40...+600 °С)Диаметр КТМС 3,0 ммДТПKсталь 12Х18Н10Т (-40 (0)...+800 °С)***сталь 15Х25Т (-40 (0)...+1000 °С)***сталь AISI316Ti (-40 (0)...+900 °С)***сталь AISI 310 (-40 (0)...+1100 °С)***сталь ХН45Ю (-40 (0)...+1100 °С)***Диаметр КТМС 4,5 ммДТПNсталь AISI 310 (-40 (0)...+1100 °С)***сталь ХН45Ю (-40 (0)...+1250 °С)***сталь AISI316Ti (-40 (0)...+900 °С)***Диаметр КТМС 4,5 мм	L1, L2:250, 320,400, 500,630, 800,1000, 1250,1600, 2000
	125	D = 20 мм		250, 320,400, 500,630, 800,1000, 1250,1600, 2000
	135	D = 20 мм,M = 27×2 мм**,S = 32 мм
	225	D = 20 мм	ДТПKсталь ХН45Ю (-40 (0)...+1100 °С)***Диаметр КТМС 4,5 ммДТПNсталь ХН45Ю (-40 (0)...+1250 °С)***Диаметр КТМС 4,5 мм
	145	D = 12 мм,D1 = 20 мм	ДТПK корунд CER795 (-40 (0)...+1100 °С)*** Диаметр КТМС 4,5 мм ДТПN корунд CER795 (-40 (0)...+1250 °С)*** Диаметр КТМС 4,5 мм
	155	D = 20 мм,D1 = 30 мм
	165	D = 20 мм,D1 = 30 мм,M = 27×2 мм**,S = 32 мм

* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.Для ДТПХ мод. 145, 155, 165:

• температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
• скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм	L2, мм
	ДТПХ145	ДТПХ155
250	80
320	80
400	80
500	80
630	80
800	200
1000	400
1250	650
1600	1000
2000	1400	1000

Модификации

Классы допуска и погрешности измерения термоэлектрических преобразователей ОВЕН ДТП

НСХ	Класс допуска	Диапазон измерения	Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА)N (НН)	2	-40…+333 °C включ.	± 2,5 °C
		св. 333…+1300 °C	± 0,0075t °C
	1	0…+375 °C включ.	± 1,5 °C
		св. 375…+1300 °C	± 0,004t °C
L (ХК)	2	-40…+360 °C включ.	± 2,5 °C
		св. 360…+600 °C	± (0,700 + 0,005t) °C
J (ЖК)	1	-40…+375 °C включ.	± 1,5 °C
		св. 375…+750 °C	± 0,004t °C
S (ПП)	2	0…+600 °C включ.	1,5 °C
		св. 600…+1600 °C	0,0025t °C
t – значение измеряемой температуры °C

FAQ

Для датчика ДТПК155 я заказал длину монтажной части 800 мм. Подскажите, пожалуйста, какой будет длина входящей туда металлической трубки? Ведь ее длина зависит от общей длины L?Да, действительно, длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. Ниже приведены типоразмеры L и L2
.

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм	L2, мм
250	80
320	80
400	80
500	80
630	80
800	200
1000	400
1250	650
1600	1000
2000*	1400*

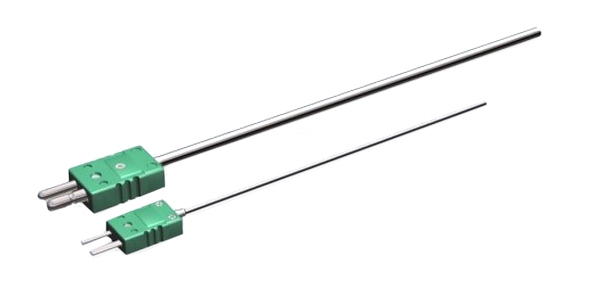

* Только мод. 155В чем отличие ваших новых термопар с КТМС от обычных термопар, которые выпускались раньше?КТМС, по результатам многочисленных экспериментов ведущих производителей термопар, отличаются от проволочных термопар более высокой стабильностью и бОльшим сроком службы. Также сам термопарный кабель при монтаже датчика можно изгибать, если это необходимо.Термопара при нагреве снижает температуру. Что делать?Не соблюдена полярность. Поменяйте «+» и «-» на приборе, к которому подключена термопара.Термопары ОВЕН проходят первичную поверку?Компания ОВЕН имеет право первичной поверки выпускаемой продукции, которая сертифицирована как СИ (средство измерения). В комплекте с датчиком идет паспорт, в котором идет отметка поверителя (поверительное клеймо), а также печать нашей службы СТК.Какой может быть максимальная длина монтажной части КТМС? В частности, мод. 284 с вилкой?Монтажной частью термопары мод. 284 является КТМС без дополнительной защитной арматуры. Мы можем изготовить датчик с очень длинной монтажной частью L, вплоть до 100 м.Хотел купить датчик ДТПК374 (Ø КТМС 2 мм) с вилкой стандартного разъема, но в техподдержке сказали, что такая термопара идет с вилками мини-разъема. От чего вообще это зависит? И, кстати, идет ли в комплекте адаптер?Тип вилки зависит от диаметра КТМС: вилкой мини-разъема комплектуются термопреобразователи с КТМС Ø1,5-3 мм (модели 364, 374, 384). Вилкой стандартного разъема – датчики с КТМС Ø3-6 мм (284). Адаптеры для подключения датчиков к измерительной линии поставляются отдельно с заказываемой длиной удлинительного кабеля (или без него). Они также бывают двух модификаций: мини- и стандартные.

Комплектность

• Датчик
• Паспорт
