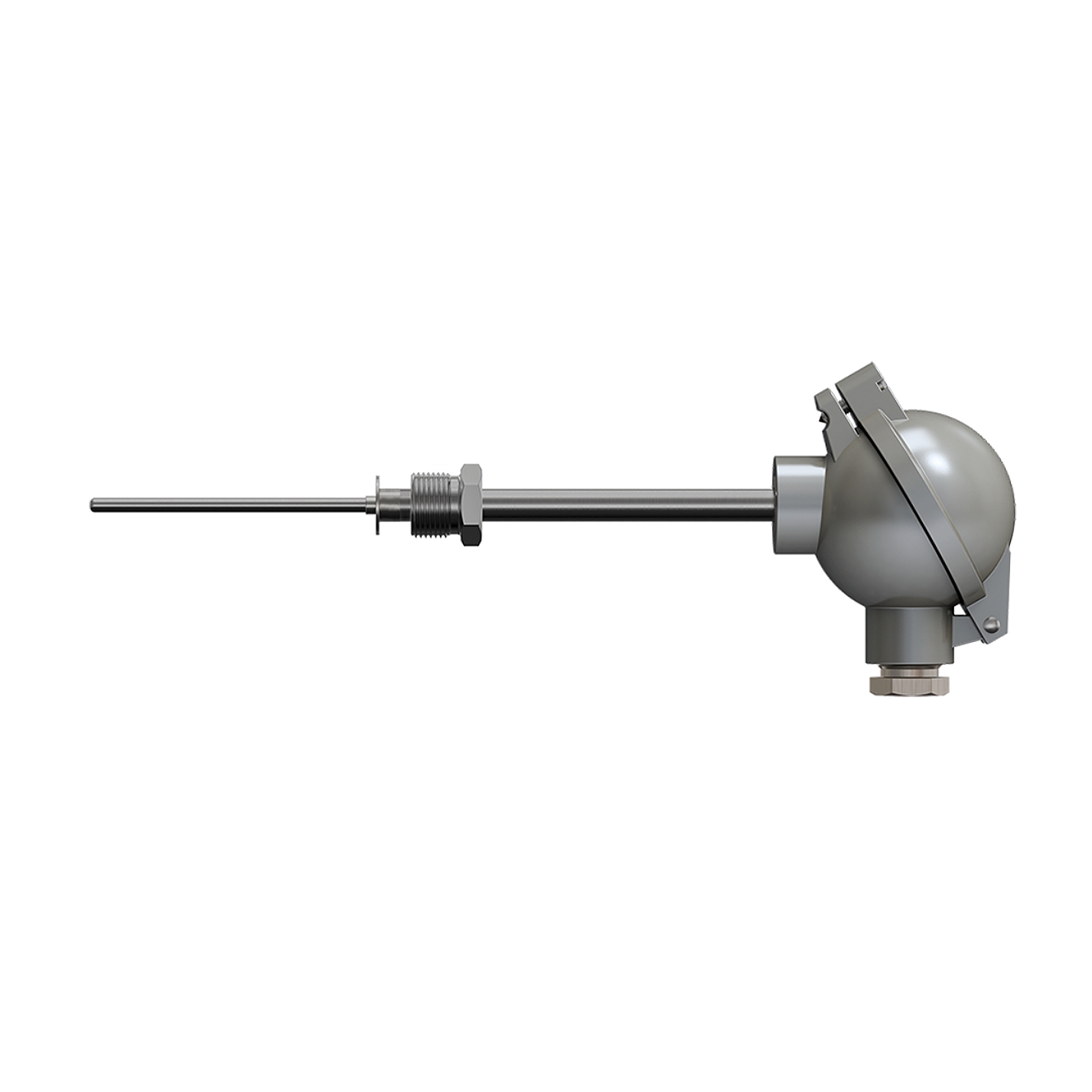

ОВЕН ДТПХхх5 — термопары на основе КТМС с коммутационной головкой

•

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250 °С в зависимости от конструктивного исполнения и типа термопары.
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:

• хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
• нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.

Все типы термопар подробно описаны внаших статьях.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности

• Монтажную (погружную) часть датчика можно изгибать.
• Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
• Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

При измерении температуры выше 600 ⁰С рекомендуем использовать датчики с металлической головкой.Стандартный срок производства – от 5 рабочих дней.

Технические характеристики

Технические характеристики термопар с коммутационной головкой (модели ХХ5)

Тип ТП	Класс допуска	Тр, °С	Тн, °С	Материал защитнойоболочки КТМС	Диаметроболочки, D, мм	Давление	Исполнение спая
ДТПN (НН)	1, 2	-40 (0)…+1250	1100	сплав Nicrobell D	3,0; 4,5	До 10 МПа (зависит от конструктивного исполнения)	Изолированныйилинеизолированный от оболочки КТМС
ДТПК (ХА)	1, 2	-40 (0)…+800	600	сталь AISI 321	3,0; 4,5
		-40 (0)…+900	700	сталь AISI 310	4,5
		-40 (0)…+800	600	сталь AISI 316	3,0; 4,5
ДТПL (ХК)	2	-40…+600	450	сталь 12Х18Н10Т	3,0
ДТПJ (ЖК)	1	-40…+750	450	сталь AISI 316	3,0; 4,5

Показатели надежности

Вероятность безотказной работы	Температура применения, °С	Гарантийный срок эксплуатации	Средний срок службы, не менее
ДТПК и ДТПN на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
0,95 за 16 000 часов	+600...+900	2 года	4 года
0,95 за 8 000 часов	+900…+1100	1 год	2 года
Не нормируется	+1100...+1300	-	-
ДТПL на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
ДТПJ на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
0,95 за 16 000 часов	+600…+800	2 года	4 года

Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС

Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС

Увеличенная (стандартная)
Пластмассовая	Металлическая
Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 8 ммПодходит для установки нормирующего преобразователя 4…20 мАНПТ-2	Диаметр подключаемого кабеля до 13 мм

Термопреобразователи с двумя чувствительными элементами должны иметь в маркировке букву «Л».

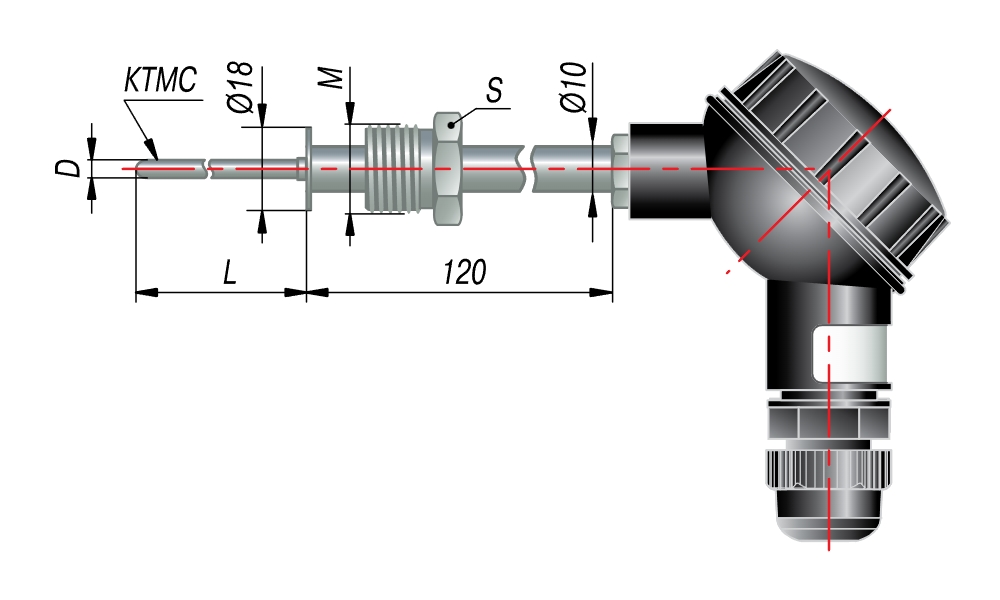

Преобразователи термоэлектрические с коммутационной головкой на основе КТМС

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной частиL*, мм

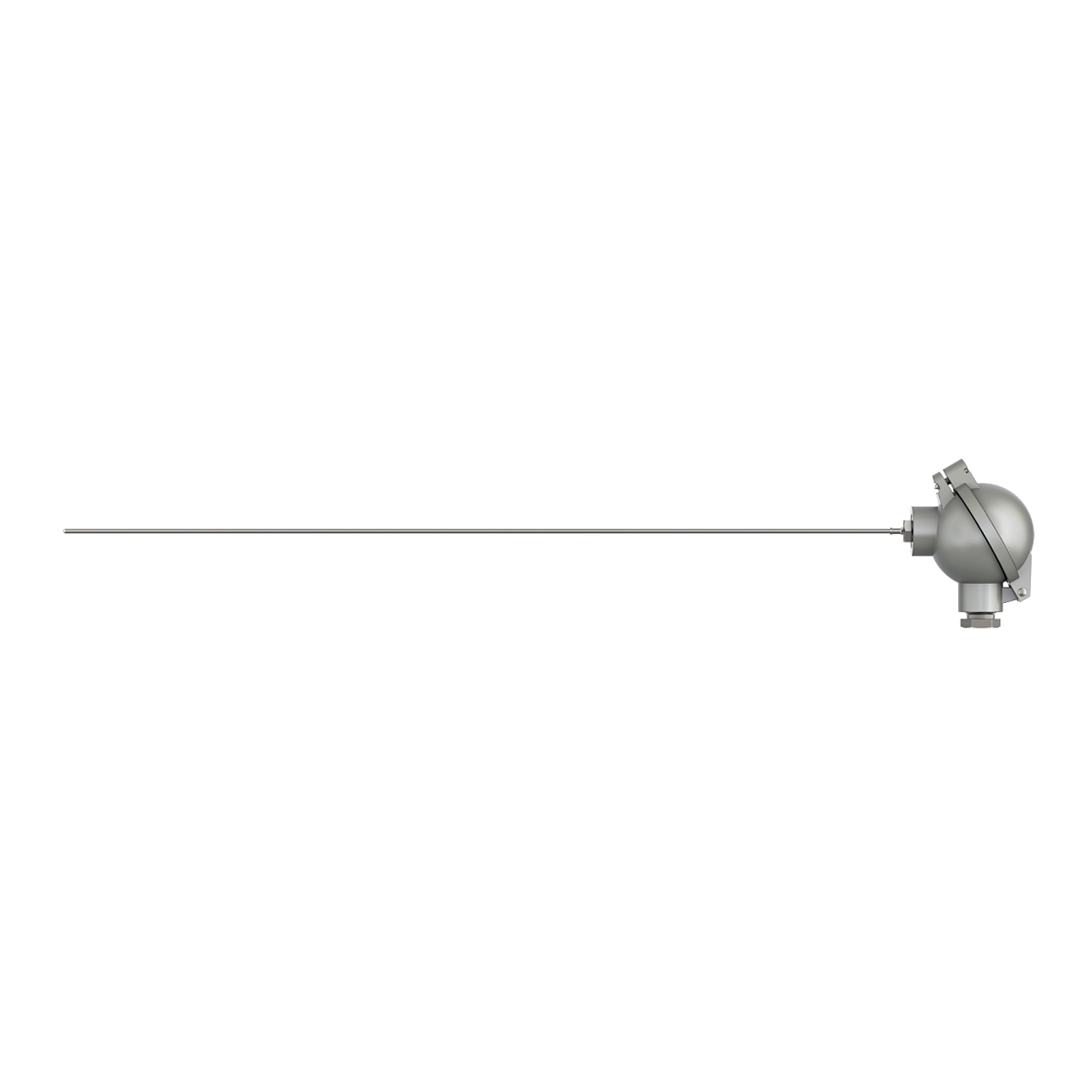

	275	D = 3 ммD = 4,5 мм	ДТПLсталь 12Х18Н10Т (-40…+600 °С) диаметр КТМС 3,0 ммДТПK сталь AISI 321 (-40 (0)…+800 °С)** диаметр КТМС 3,0 мм диаметр КТМС 4,5 ммсталь AISI 310 (-40 (0)…+900 °С)** диаметр КТМС 4,5 ммсталь AISI 316 (-40 (0)…+900 °С)** диаметр КТМС 4,5 мм диаметр КТМС 3,0 ммДТПN сплав Nicrobell D (-40 (0)…+1250 °С)** диаметр КТМС 4,5 ммдиаметр КТМС 3,0 ммДТПJ сталь AISI 316 (-40…+750 °С) диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм	60...30000кратно 10
Подвижный штуцер	285	D = 3 ммD = 4,5 ммM = 20×1,5 ммS = 22 мм
Подвижный штуцер	295	D = 3 ммD = 4,5 ммM = 20×1,5 ммS = 22 мм
	365	D = 3 ммD = 4,5 ммM = 20×1,5 ммS = 27 мм

* L – длина монтажной части
** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °СТемпература клеммной головки в рабочих условиях эксплуатации не должна превышать температуру 120 °С.

Модификации

Классы допуска и погрешности измерения термоэлектрических преобразователей ОВЕН ДТП

НСХ	Класс допуска	Диапазон измерения	Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА)N (НН)	2	-40…+333 °C включ.	± 2,5 °C
		св. 333…+1300 °C	± 0,0075t °C
	1	0…+375 °C включ.	± 1,5 °C
		св. 375…+1300 °C	± 0,004t °C
L (ХК)	2	-40…+360 °C включ.	± 2,5 °C
		св. 360…+600 °C	± (0,700 + 0,005t) °C
J (ЖК)	1	-40…+375 °C включ.	± 1,5 °C
		св. 375…+750 °C	± 0,004t °C
S (ПП)	2	0…+600 °C включ.	1,5 °C
		св. 600…+1600 °C	0,0025t °C
t – значение измеряемой температуры °C

FAQ

Для датчика ДТПК155 я заказал длину монтажной части 800 мм. Подскажите, пожалуйста, какой будет длина входящей туда металлической трубки? Ведь ее длина зависит от общей длины L?Да, действительно, длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. Ниже приведены типоразмеры L и L2.

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм	L2, мм
250	80
320	80
400	80
500	80
630	80
800	200
1000	400
1250	650
1600	1000
2000*	1400*

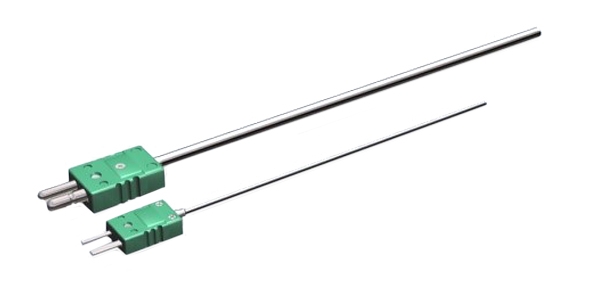

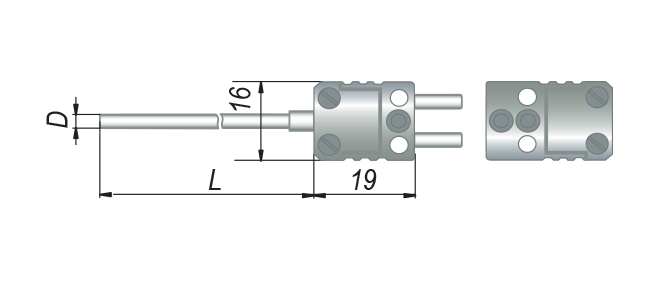

* Только мод. 145В чем отличие ваших новых термопар с КТМС от обычных термопар, которые выпускались раньше?КТМС, по результатам многочисленных экспериментов ведущих производителей термопар, отличаются от проволочных термопар более высокой стабильностью и бОльшим сроком службы. Также сам термопарный кабель при монтаже датчика можно изгибать, если это необходимо.Термопара при нагреве снижает температуру. Что делать?Не соблюдена полярность. Поменяйте «+» и «-» на приборе, к которому подключена термопара.Термопары ОВЕН проходят первичную поверку?Компания ОВЕН имеет право первичной поверки выпускаемой продукции, которая сертифицирована как СИ (средство измерения). В комплекте с датчиком идет паспорт, в котором идет отметка поверителя (поверительное клеймо), а также печать нашей службы СТК.Какой может быть максимальная длина монтажной части КТМС? В частности, мод. 284 с вилкой?Монтажной частью термопары мод. 284 является КТМС без дополнительной защитной арматуры. Мы можем изготовить датчик с очень длинной монтажной частью L, вплоть до 100 м.Хотел купить датчик ДТПК374 (Ø КТМС 2 мм) с вилкой стандартного разъема, но в техподдержке сказали, что такая термопара идет с вилками мини-разъема. От чего вообще это зависит? И, кстати, идет ли в комплекте адаптер?Тип вилки зависит от диаметра КТМС: вилкой мини-разъема комплектуются термопреобразователи с КТМС Ø1,5-3 мм (модели 364, 374, 384). Вилкой стандартного разъема – датчики с КТМС Ø3-6 мм (284). Адаптеры для подключения датчиков к измерительной линии поставляются отдельно с заказываемой длиной удлинительного кабеля (или без него). Они также бывают двух модификаций: мини- и стандартные.

Комплектность

• Датчик
• Паспорт
