ОВЕН ДТПXxx4 — термопары на основе КТМС с кабельным выводом

•

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур
от -40 до +400…1250 °С в зависимости от конструктивного исполнения и типа термопары.Описание и устройство КТМС приведено вСправочной информации по термопарам.Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:

• хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
• нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.

Все типы термопар подробно описаны внаших статьях.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности

• Монтажную (погружную) часть датчика можно изгибать.
• Кабельный вывод обеспечивает удобство и быстроту монтажа.
• Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

Стандартный срок производства – от 5 рабочих дней.

Технические характеристики

Технические характеристики термопар с кабельным выводом (модели ХХ4 на основе КТМС)

Тип ТП	Класс допуска	Тр, °С	Тн, °С	Материал защитнойоболочки КТМС	Диаметр оболочки, D, мм	Давление	Исполнение спая	Кабельный вывод
ДТПN (НН)	1, 2	-40 (0)…+1000-40 (0)…+1250	900	сплав Nicrobell D	4,5;3,0	До 6,3 МПа, в зависимости от конструктивного исполнения	Изолированныйили неизолированный	Силиконовый(«С»)Экранированный ННЭ («К»)
ДТПК (ХА)	1, 2	-40 (0)…+800	600	стальAISI 321	1,5; 2,0; 3,0			Силиконовый(«С»)Экранированный ННЭ («К»)
		-40 (0)…+900	700	стальAISI 310	4,5
ДТПL (ХК)	2	-40…+600	450	сталь 12Х18Н10Т	3,0			КабельСФКЭ-ХК К
ДТПJ (ЖК)	1	-40…+400-40…+750	250450	стальAISI 316	3,0; 4,5			Экранированный ННЭ («К»)Силиконовый(«С»)

Показатели надежности

Вероятность безотказной работы	Температура применения, °С	Гарантийный срок эксплуатации	Средний срок службы, не менее
ДТПК и ДТПN на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
0,95 за 16 000 часов	+600...+900	2 года	4 года
0,95 за 8 000 часов	+900…+1100	1 год	2 года
Не нормируется	+1100...+1300	-	-
ДТПL на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
ДТПJ на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
0,95 за 16 000 часов	+600…+800	2 года	4 года

Интервал между поверками для ДТПL на основе КТМС, а также ДТПК174, 184, 234, 464 – 5 лет; для всех остальных ДТП – 2 года.

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

Конструктивные исполнения термопар с кабельным выводом (модели ХХ4)

Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С.

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной частиL*, мм
	174	D = 2,0 ммD1 = 10 мм	ДТПКсталь AISI 321(-40 (0)…+400 °C)**	60, 80, 100,120, 160, 200,250, 320
	184	D = 3,0 ммD1 = 10 мм	ДТПLсталь 12Х18Н10Т(-40…+400 °С)
			ДТПКсталь AISI 321(-40 (0)…+400 °C)**
	444	D = 4,5 мм	ДТПКсталь AISI 310(-40 (0)…+900 °C)**ДТПJсталь AISI 316(-40…+750 °C)ДТПNсплав Nicrobell D(-40 (0)…+1250 °C)**	60...30000,кратно 10
	454	D = 1,5 мм	ДТПКсталь AISI 321(-40 (0)…+800 ⁰С)**ДТПLсталь 12Х18Н10Т(-40…+600 °С)
	334	D = 2,0 мм	ДТПКсталь AISI 321(-40 (0)…+800 °C)**
	344	D = 3,0 мм	ДТПLсталь 12Х18Н10Т(-40…+600 °С)ДТПКсталь AISI 321(-40 (0)…+800 °C)**ДТПJсталь AISI 316(-40…+750 °C)ДТПNсплав Nicrobell D(-40 (0)…+1250 °C)**
	464	D = 3,0 ммD1 = 8,7 мм БС7	ДТПLсталь 12Х18Н10Т(-40…+400 °С)ДТПКсталь AISI 321(-40 (0)…+400 °C)**ДТПJсталь AISI 316(-40…+400 °C)ДТПNсплав Nicrobell D(-40 (0)…+1250 °C)**	10...100,кратно 10
	234	D = 4,5 ммD1 = 13,7 мм БС12	ДТПJсталь AISI 316(-40…+400 °C)ДТПКсталь AISI 310(-40 (0)…+400 °C)**

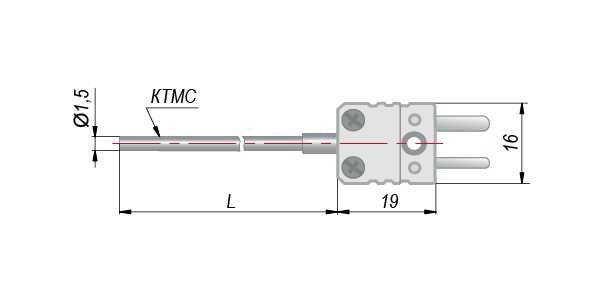

	364	D = 1,5 мм	ДТПКсталь AISI 321(-40 (0)…+800 °C)**	60...30000,кратно 10

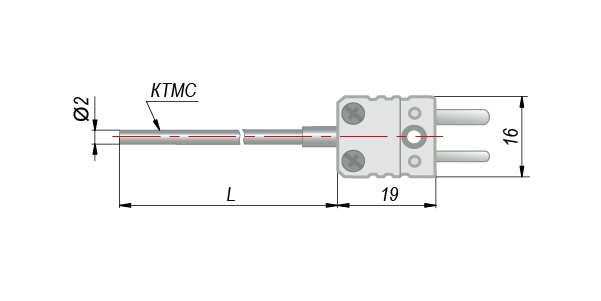

	374	D = 2,0 мм

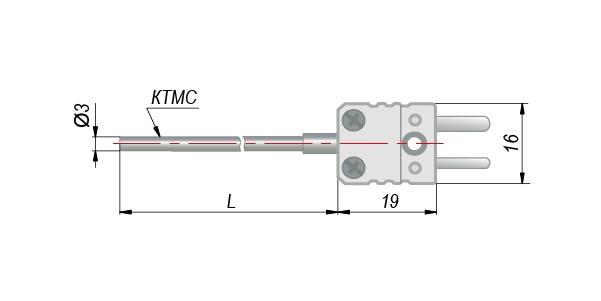

	384	D = 3,0 мм	ДТПКсталь AISI 321(-40 (0)…+800 °C)**ДТПJсталь AISI 316(-40…+750 °C)ДТПNсплав Nicrobell D(-40 (0)…+1250 °C)**

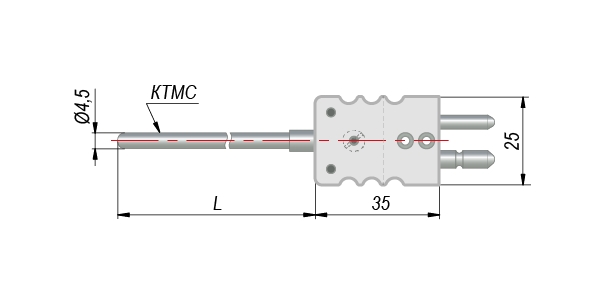

	284	D = 4,5 мм	ДТПКсталь AISI 310(-40 (0)…+900 °C)**ДТПJсталь AISI 316(-40…+750 °C)ДТПNсплав Nicrobell D(-40 (0)…+1250 °C)**

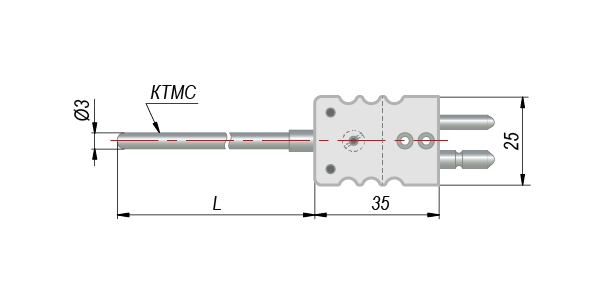

	394	D = 3,0 мм	ДТПКсталь AISI 321(-40 (0)…+800 °C)**ДТПJсталь AISI 316(-40…+750 °C)ДТПNсплав Nicrobell D(-40 (0)…+1250 °C)**
Подвижный подпружиненный штуцер	724	D = 3,0 мм M = 16 * 1.5 мм S = 17 мм	ДТПLсталь 12Х18Н10Т(-40…+600 °С)ДТПКсталь AISI 321(-40 (0)…+800 °C)**ДТПJсталь AISI 316(-40…+750 °C)ДТПNсплав Nicrobell D(-40 (0)…+1250 °C)**	10...500,кратно 10

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °СПримечание.ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ.

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254

Мод.254 отличает наличие вывода КТМС L1 между монтажной частью L и стандартным кабельным выводомl(силиконовым или ННЭ, см.ниже). Это позволяет вынести кабельный выводlиз зоны высоких температур. Стандартная длина кабельного вывода – 250 мм.

Конструктивноеисполнение	Модель	Параметры	ДиаметрКТМС	Материал	ДлинамонтажнойчастиL, мм	Длина выводаКТМС L1, мм
	254	D = 8 ммM = 20×1,5 мм (подвижный штуцер)	3 мм	ДТПК(-40 (0)…+800 °С)*ДТПL(-40…+600 °С)Материал защитной арматуры: сталь 12Х18Н10ТМатериал оболочки КТМС: сталь AISI 321	60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000	60…100 000,кратно10 мм

* Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4 на основе КТМС

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение	Наименование	Описание	Температурныйдиапазон	Внешний диаметр(толщина/ширина)
1 – термоэлектродная проволока2 – термостойкий силикон	Провод термопарный К 2×0,35 СС 4,6 мм	МногожильныйСечение проводов 0,35 мм2Изоляция – термостойкий силиконКрасный наконечник НШВИ установлен на положительный электрод.	-40…+200 °С	4,6 мм
1 – термоэлектродная проволока2 – стекловолокно3 – экран (сталь AISI 304)	Провод термопарный ХА (К)2×0,35 ННЭ 3,4 мм «К»	МногожильныйСечение проводов 0,35 мм2Изоляция – стекловолокноНаружная оболочка –экран стальной AISI 304Красный наконечник НШВИ установлен на положительный электрод.	-40…+400 °С	3,4 мм
1 – термоэлектродная проволока2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТК011-0,5ДКТК011-0,7ДКТК011-1,2	ОдножильныйДиаметр проводов: 0,5 ммИзоляция нить К11С6Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,02,0/2,82,8/4,0
1 – термоэлектродная проволока2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком3 – обмотка фторопластовой запеченной пленкой7 – экран из медной луженной оловом проволоки	Кабель СФКЭ ХА2×0,5	МногожильныйС – изоляция из стекловолокнаФ – изоляция из фторопластовой пленкиК – комбинированная изоляция и оболочкаХ – положительная жила, сплав хромельА – отрицательная жила, сплав алюмель2 – количество жил0, 5 – сечение жилыКрасный наконечник НШВИ установлен на положительный электрод.	-60…+250 °С	3,0/4,5

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение	Наименование	Описание	Температурныйдиапазон	Внешний диаметр(толщина/ширина)
1 – термоэлектродная проволока2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком3 – обмотка фторопластовой запеченной пленкой7 – экран из медной луженной оловом проволоки	Кабель СФКЭ ХК2×0,5	МногожильныйС – изоляция из стекловолокнаФ – изоляция из фторопластовой пленкиК – комбинированная изоляция и оболочкаХ – положительная жила, сплав хромельК – отрицательная жила, сплав копель2 – количество жил0, 5 – сечение жилыКрасный наконечник НШВИ установлен на положительный электрод.	-60…+250 °С	3,0/4,5
1 – термоэлектродная проволока2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТК011-0,5ДКТК011-0,7ДКТК011-1,2	ОдножильныйДиаметр проводов: 0,5 ммИзоляция нить К11С6Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,02,0/2,82,8/4,0

Кабель термопарный тип N (HH), нихросил-нисил

Конструктивное исполнение	Наименование	Описание	Температурный диапазон	Внешний диаметр(толщина/ширина)
1 – термоэлектродная проволока2 – термостойкий силикон	Провод термопарный N 2×0,35 СС 4,6 мм	МногожильныйСечение проводов 0,35 мм2Изоляция – термостойкий силиконКрасный наконечник НШВИ установлен на положительный электрод.	-40…+200 °С	4,6 мм
1 – термоэлектродная проволока2 – стекловолокно3 – экран (сталь AISI 304)	Провод термопарный НН (N)2×0,35 ННЭ 3,4 мм«N»	МногожильныйСечение проводов 0,35 мм2Изоляция – стекловолокноНаружная оболочка – экран стальной AISI 304Красный наконечник НШВИ установлен на положительный электрод.	-40…+400 °С	3,4 мм

Кабель термопарный тип J (ЖК), железо-константан

Конструктивное исполнение	Наименование	Описание	Температурный диапазон	Внешний диаметр(толщина/ширина)
1 – термоэлектродная проволока2 – термостойкий силикон	Провод термопарный J 2×0,22 СС 4,2 мм	МногожильныйСечение проводов 0,22 мм2Изоляция и наружная оболочка –термостойкий силиконКрасный наконечник НШВИ установлен на положительный электрод.	-40…+200 °С	4,2 мм
1 – термоэлектродная проволока2 – стекловолокно3 – экран (сталь AISI 304)	Провод термопарный ЖК×2 0,22 ННЭ 3,3мм	МногожильныйСечение проводов 0,22 мм2Изоляция – стекловолокноНаружная оболочка –экран стальной AISI 304Красный наконечник НШВИ установлен на положительный электрод.	-40…+400 °С	3,3 мм

Модификации

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254

Класс допуска и погрешности измерения термоэлектрических преобразователей ОВЕН ДТП

НСХ	Класс допуска	Диапазон измерения	Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА)N(НН)	2	-40…+333 °C включ.	± 2,5 °C
		св. 333…+1300 °C	± 0,0075t°C
	1	0…+375 °C включ.	± 1,5 °C
		св. 375…+1300 °C	± 0,004t°C
L (ХК)	2	-40…+360 °C включ.	± 2,5 °C
		св. 360…+600 °C	± (0,700 + 0,005t) °C
J (ЖК)	1	-40…+375 °C включ.	± 1,5 °C
		св. 375…+750 °C	± 0,004t°C
S(ПП)	2	0…+600 °C включ.	1,5 °C
		св. 600…+1600 °C	0,0025t°C
t – значение измеряемой температуры °C

FAQ

Для датчика ДТПК155 я заказал длину монтажной части 800 мм. Подскажите, пожалуйста, какой будет длина входящей туда металлической трубки? Ведь ее длина зависит от общей длины L?Да, действительно, длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. Ниже приведены типоразмеры L и L2.

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм	L2, мм
250	80
320	80
400	80
500	80
630	80
800	200
1000	400
1250	650
1600	1000
2000*	1400*

* Только мод. 145В чем отличие ваших новых термопар с КТМС от обычных термопар, которые выпускались раньше?КТМС, по результатам многочисленных экспериментов ведущих производителей термопар, отличаются от проволочных термопар более высокой стабильностью и бОльшим сроком службы. Также сам термопарный кабель при монтаже датчика можно изгибать, если это необходимо.Термопара при нагреве снижает температуру. Что делать?Не соблюдена полярность. Поменяйте «+» и «-» на приборе, к которому подключена термопара.Термопары ОВЕН проходят первичную поверку?Компания ОВЕН имеет право первичной поверки выпускаемой продукции, которая сертифицирована как СИ (средство измерения). В комплекте с датчиком идет паспорт, в котором идет отметка поверителя (поверительное клеймо), а также печать нашей службы СТК.Какой может быть максимальная длина монтажной части КТМС? В частности, мод. 284 с вилкой?Монтажной частью термопары мод. 284 является КТМС без дополнительной защитной арматуры. Мы можем изготовить датчик с очень длинной монтажной частью L, вплоть до 100 м.Хотел купить датчик ДТПК374 (Ø КТМС 2 мм) с вилкой стандартного разъема, но в техподдержке сказали, что такая термопара идет с вилками мини-разъема. От чего вообще это зависит? И, кстати, идет ли в комплекте адаптер?Тип вилки зависит от диаметра КТМС: вилкой мини-разъема комплектуются термопреобразователи с КТМС Ø1,5-3 мм (модели 364, 374, 384). Вилкой стандартного разъема – датчики с КТМС Ø3-6 мм (модели 284). Адаптеры для подключения датчиков к измерительной линии поставляются отдельно с заказываемой длиной удлинительного кабеля (или без него). Они также бывают двух модификаций: мини- и стандартные.

Комплектность

• Датчик
• Паспорт

Документация

Документация
Руководство по эксплуатации ДТП		pdf	8.53 MB
Сертификаты
Описание типа СИ ДТП	Россия	zip	3.62 MB
Сертификат промышленной безопасности на ДТП		zip	10.64 MB
Свидетельство о типовом одобрении ДТП		zip	3.65 MB
Сертификат средств измерений ДТП	Россия. 28476-16	zip	201.16 kB
Сертификат средств измерений ДТП	Беларусь	zip	193.56 kB
Сертификат средств измерений ДТП	Казахстан	zip	170.49 kB
Отказное письмо на ДТП сенсор		zip	416.66 kB
