ОВЕН ДТСхх5.И — термосопротивления с выходным сигналом 4-20 мА EXD

ОПИСАНИЕ

КОММЕНТАРИИ

Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.ГБ08.В.01767 на термометры сопротивления).

Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

Тип выхода: аналоговый, многопредельный
Диапазон измеряемых температур: –50…+500 °С
НСХ: Pt100
Выходной сигнал: 4…20 мА, HART (только для РТ100)
Класс точности: ±0,25 %; ±0,5 %
Межповерочный интервал — 2 года

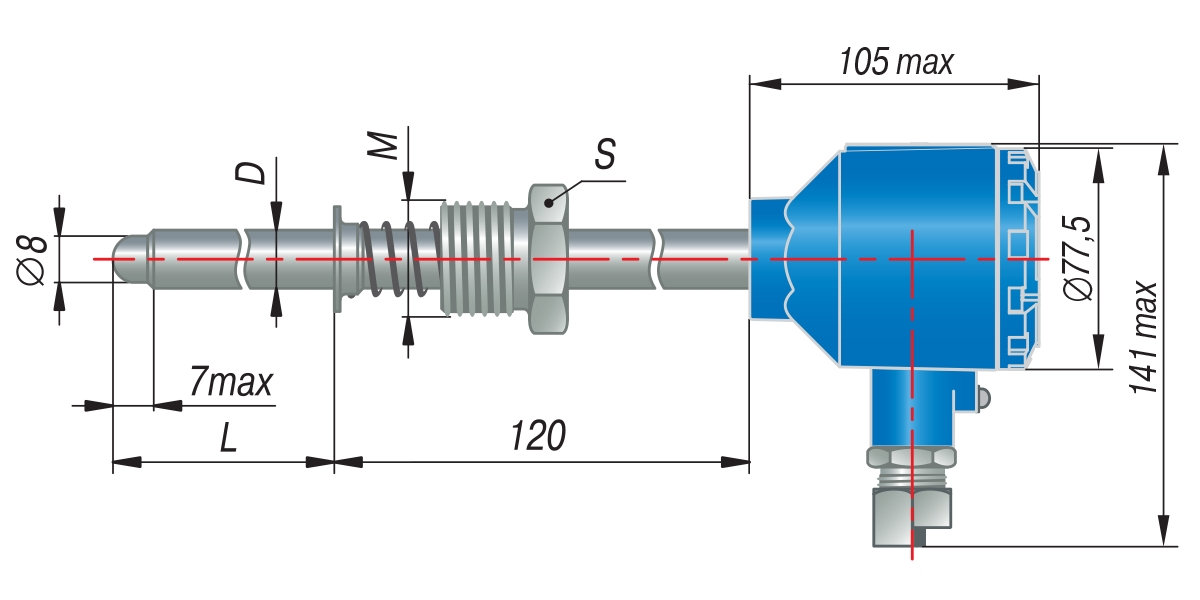

Конструктивные исполнения

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	015	D = 8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм
	035	D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм
	045	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20 × 1,5 мм**, S = 22 мм
	055	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм
	085	D = 10 мм, M = 27 × 2 мм**, S = 32 мм
	095	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	105	D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Обозначение при заказе

Пример обозначения при заказе: ОВЕН ДТС045Д-Рt100.0,5.120.ЕХD-Т6[4]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, взрывозащищенное исполнение (взрывонепроницаемая оболочка 1Ex d IIС Т6 Gb X), температурный класс Т6, диапазон преобразования температур: -50… +500 °С.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С.
