ОВЕН ДТСхх4 — термосопротивления с кабельным выводом EXIA

•
•
•
•
•
•
•
•

Датчики температуры имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

• Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
• Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 10,2 B).
• Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).Стандартный срок производства – от 5 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC Т6…Т1 Ga Х

0	Датчики относятся к категории особо взрывобезопасного оборудования
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т6…Т1	Датчик может использоваться в температурных классах Т6…Т1, указанных в таблице
Ga	Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс	Т1	Т2	Т3	Т4	Т5	Т6
Температура окружающей и контролируемой среды, не более	425 °С	275 °С	195 °С	130 °С	95 °С	80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Технические характеристики

Характеристики	ДТСхх4
Номинальная статическая характеристика (НСХ)	50М, 100М	50П,100П	PT100, PT1000
Диапазон измеряемых температур:
- класс допуска А		–100…+250 °C	–30...+250 °C
- класс допуска В и С	–50…+150 °C	–196…+250 °C	–50...+250 °C
Температура окружающего воздуха
- для температурных классов Т5…Т1	–60…+85 °C
- для температурных классов Т6	–60…+80 °C
Условное давление	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции	не более 10…30 с
Сопротивление изоляции	не менее 100 МОм
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2 – двухпроводная,3 – трехпроводная,4 – четырехпроводная
Исполнение сенсора относительно корпуса	изолированный
Длина кабельного вывода	0,2 м – стандарт до 20 м – по заказу
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Т, латунь
Степень защиты	IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184)
Средний срок службы	не менее 10 лет

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм

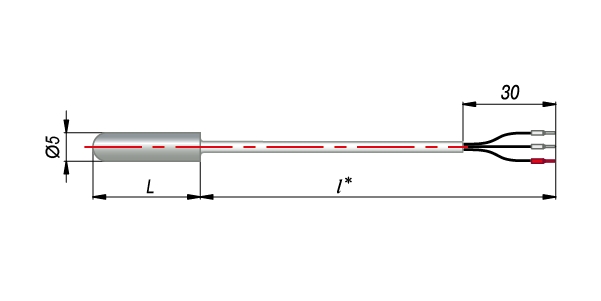

	014	D=5 мм	латунь	25

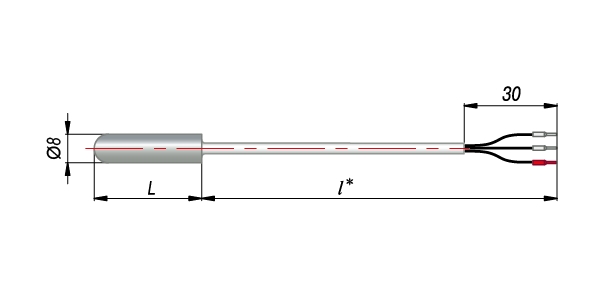

	024	D=8 мм	сталь12Х18Н10Т	30, 40, 50,60, 80, 100,120, 160,180, 200,250, 320,400, 500

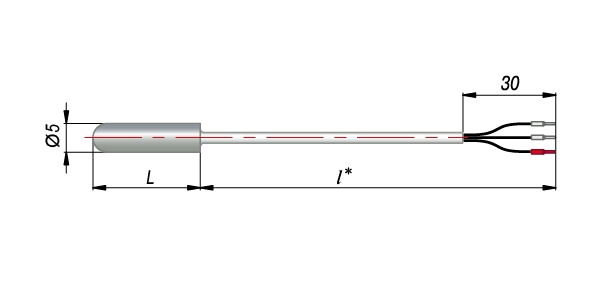

	214	D=5 мм	сталь12Х18Н10Т

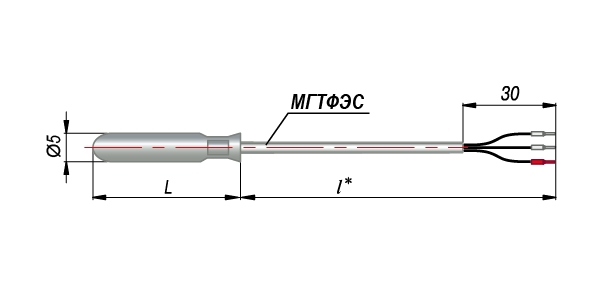

	314	D=5 мм	сталь12Х18Н10Т	40, 50, 60,80, 100,120, 160

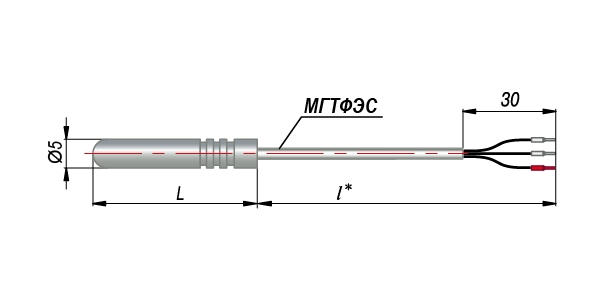

	414	D=5 мм	сталь12Х18Н10Т	40, 50, 60,80, 100,120, 160

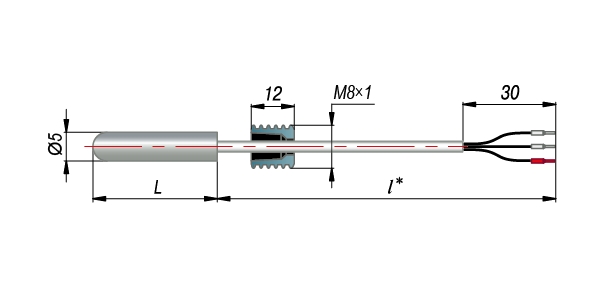

Накидная гайка	034	D=5 мм,M=8×1 мм	латунь	25
	044	D=8 мм,M=12×1,5 мм	сталь12Х18Н10Т	30, 40, 50,60, 80, 100,120, 160,180, 200,250, 320,400, 500
	654	D=5 мм,M=8×1 мм	сталь12Х18Н10Т	25, 26, 30,35, 50, 60,70, 80, 100,120, 160
	054	D=6 мм, M=16×1,5 мм**, S=22 мм, h= 9 мм	сталь12Х18Н10Т	60, 80, 100,120, 160,180, 200,250, 320,400, 500,630, 800,1000
	064	D=8 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	074	D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	194	D=6 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	084	D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	094	D=6 мм, D1=13 мм
	104	D=8 мм, D1=18 мм
	114	D=10 мм, D1=18 мм
Накидная гайка	124	D=6 мм, M=16×1,5 мм**, S=17 мм		60, 80, 120,160, 200,250, 320,400, 500
	134	D=8 мм, M=20×1,5 мм**, S=22 мм
	144	D=10 мм, M=20×1,5 мм**, S=22 мм

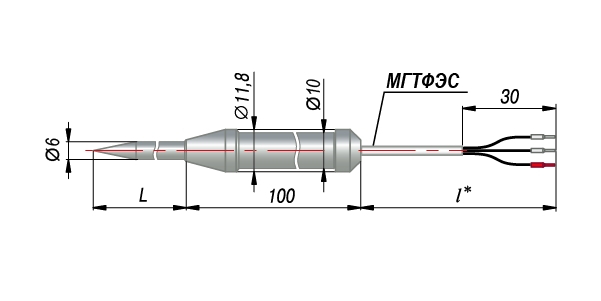

	164***	D=4 мм, D1=10 мм		60, 80, 100,120, 160,200, 250,320
	174	D=5 мм, D1=10 мм
	184	D=6 мм, D1=10 мм
Накидная гайка	204	M=10×1 мм, S=14 мм	латунь	40, 65
	224	Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута.	латунь	43

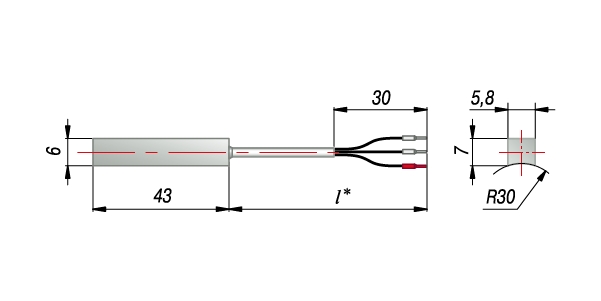

	324	D=6 мм	сталь12Х18Н10Т	41

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** Изготавливаем только PT100.Примечание:

• Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
• Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
  • для 50М, 50П – не производим
  • для 100П, 100М, РТ100 – не более 320 мм
  • для РТ1000 – не более 3200 мм
• Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
• Датчики модели 294 изготавливаются только с сенсорами РТ100, РТ1000 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.

Модификации

.

Комплектность

• Датчик
• Паспорт и Гарантийный талон

Документация

Документация
Руководство по эксплуатации ДТС		pdf	5.8 MB
Руководство по эксплуатации (краткое) ДТСхх4		pdf	0.92 MB
Сертификаты
Экспертное заключение на ДТС		zip	1.07 MB
Сертификат средств измерений ДТС	Россия. 28354-10	zip	628.29 kB
Сертификат средств измерений ДТС	Казахстан	zip	183.52 kB
Сертификат средств измерений ДТС	Беларусь	zip	1.06 MB
Свидетельство о типовом одобрении ДТС		zip	3.64 MB
Описание типа СИ ДТС	Россия	zip	3.02 MB
Сертификат взрывозащиты для ДТС с подключением через барьер искрозащиты (ДТСxx4, ДТСxx5)		zip	1.35 MB
Сертификат промышленной безопасности на ДТС		zip	10.65 MB

ЦЕНЫ ОТ:

014	100М100П50М50ПРТ100РТ1000		Без крепежа	от1 920,00₽
024	100М100П50М50ПРТ100РТ1000		Без крепежа	от1 920,00₽
034	100М100П50М50ПРТ100РТ1000		Штуцер подвижный	от1 920,00₽
044	100М100П50МРТ100РТ1000		Штуцер подвижный	от1 920,00₽
054	100М100П50М50ПРТ100РТ1000		Штуцер приварной	от2 604,00₽
064	100М100П50М50ПРТ100РТ1000		Штуцер приварной	от2 604,00₽
074	100М100П50МРТ100		Штуцер приварной	от2 688,00₽
084	РТ100РТ1000		Штуцер приварной	от3 648,00₽
094	100М100П50МРТ100РТ1000		Без крепежа	от2 004,00₽
104	50МРТ100		Без крепежа	от2 004,00₽
114	50МРТ100		Без крепежа	от2 508,00₽
124	100П50МРТ100		Штуцер подпружиненный	от2 604,00₽
134	100М50МРТ100РТ1000		Штуцер подпружиненный	от2 654,40₽
144	РТ100РТ1000		Штуцер подпружиненный	от3 648,00₽
164	РТ100		Игольчатый	от6 453,60₽
174	50МРТ100		Игольчатый	от4 428,00₽
184	РТ100РТ1000		Игольчатый	от7 404,00₽
194	100М100П50М50ПРТ100РТ1000		Игольчатый	от2 604,00₽
204	100П50М50ПРТ100РТ1000		Накидная гайка	от2 604,00₽
214	100М100П50МРТ100РТ1000		Без крепежа	от2 088,00₽
224	100М100П50М50ПРТ100РТ1000		Накладной	от3 600,00₽
314	100М100П50М50ПРТ100РТ1000		Без крепежа	от1 920,00₽
324	100М100П50М50ПРТ100РТ1000		Накладной	от3 600,00₽
414	100М100П50МРТ100РТ1000		Без крепежа	от1 920,00₽

Кабели

ВНИМАНИЕ!Кабель МГТФЭ и МГТФЭС отдельно не продаётся. Для удлинения линии связи от датчика до прибора рекомендуем покупатькабель МКЭШ и МКШ, продаётся кратно 10 метрам!

Модель	Конструктивное исполнение	Электрическое сопротивление жил на 1 км провода, Ом, не более	Кол-во жил и сечение, кв. мм	Тип схемы подключения датчика	Диапазон рабочих температур,0С	Внешний диаметр, мм
Кабели к ДТСхх4 (поставляются только в составе ДТС в качестве кабельного вывода)
МГТФЭ3×0,12	1 – токопроводящие жилы(медная луженая проволока)2 – изоляция(фторопласт)3 – экран(медная проволока)	174,4	3×0,12	3-проводная	-60…+220	2,5
МГТФЭ 4×0,12			4×0,12	4-проводная
МГТФЭС 3×0,12	1 – токопроводящие жилы(медная луженая проволока)2 – изоляция(фторопласт)3 – экран(медная проволока)4 – оболочка(силикон)		3×0,12	3-проводная	-60…+200	4,0
МГТФЭС 4×0,12			4×0,12	4-проводная
