- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивные к защитной арматуре и материалу чувствительного элемента датчика).Отличительные особенности
- Бюджетная цена датчиков.
- Кабельный вывод обеспечивает удобство и быстроту монтажа.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
- ДТС с платиновым ЧЭ
- от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.
- ДТС с медным ЧЭ
- от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Технические характеристики
| Характеристики | ДТСхх4 | ||||
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П,100П | PT100, PT1000 | ||
| Диапазон измеряемых температур: | |||||
| - класс допуска А | –100…+250 °C | –30...+250 °C | |||
| - класс допуска В и С | –50…+150 °C | –196…+250 °C | –50...+250 °C | ||
| Температура окружающего воздуха | –60…+85 °C | ||||
| Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | ||||
| Показатель тепловой инерции | не более 10…30 с | ||||
| Сопротивление изоляции | не менее 100 МОм | ||||
| Количество чувствительных элементов | 1 или 2 | ||||
| Схема внутренних соединений проводников | 2 – двухпроводная,3 – трехпроводная,4 – четырехпроводная | ||||
| Исполнение сенсора относительно корпуса | изолированный | ||||
| Длина кабельного вывода | 0,2 м – стандарт до 20 м – по заказу | ||||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | ||||
| Материал защитной арматуры | сталь 12Х18Н10Т, латунь | ||||
| Степень защиты | IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184) | ||||
| Средний срок службы | не менее 10 лет | ||||

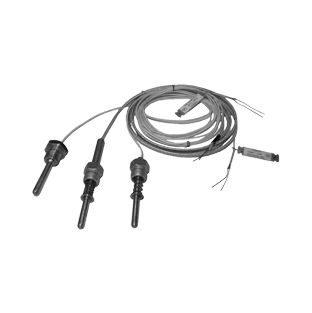

Конструктивные исполнения датчиков

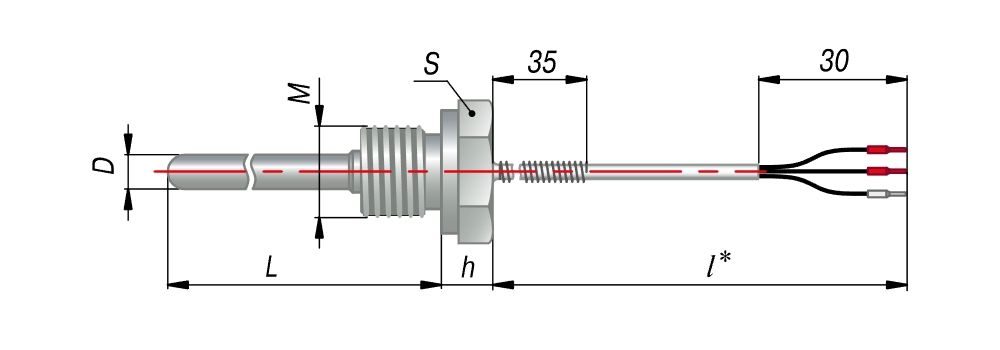

| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
 |

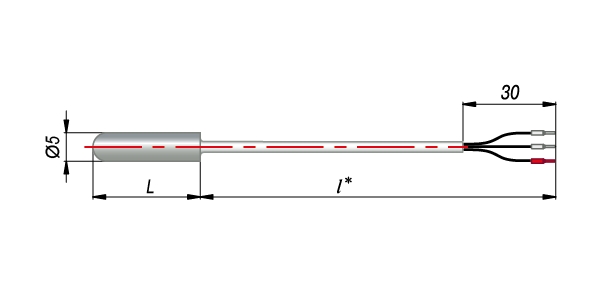

014 | D=5 мм | латунь | 25 |

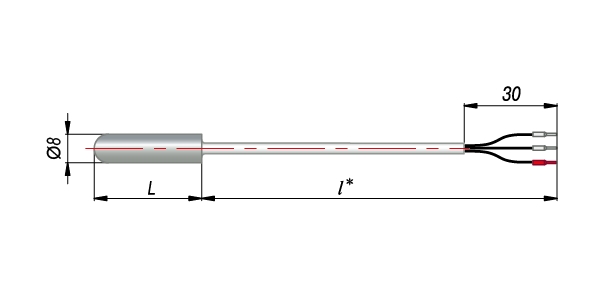

| 024 | D=8 мм | сталь12Х18Н10Т | 30, 40, 50,60, 80, 100,120, 160,180, 200,250, 320,400, 500 | |
| 214 | D=5 мм | сталь12Х18Н10Т | ||
 |

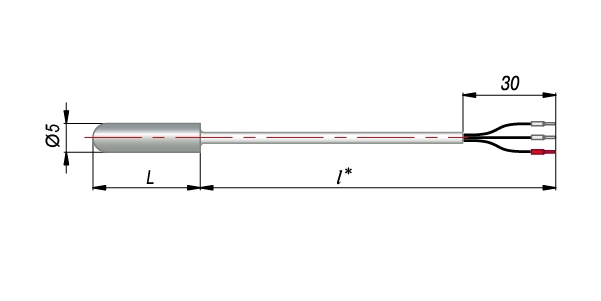

314 | D=5 мм | сталь 12Х18Н10Т | 40, 50, 60,80, 100,120, 160,180, 200,250, 320,400, 500 |
 |
414 | D=5 мм | сталь 12Х18Н10Т | 40, 50, 60,80, 100,120, 160 |
 Накидная гайка |

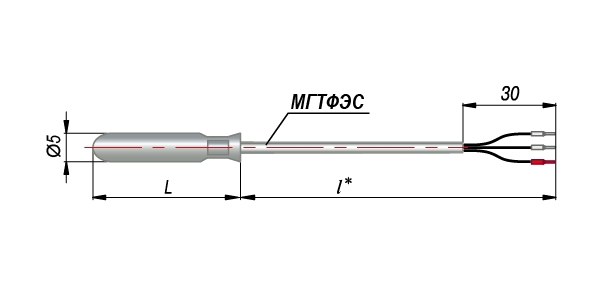

034 | D=5 мм,M=8×1 мм | латунь | 25 |

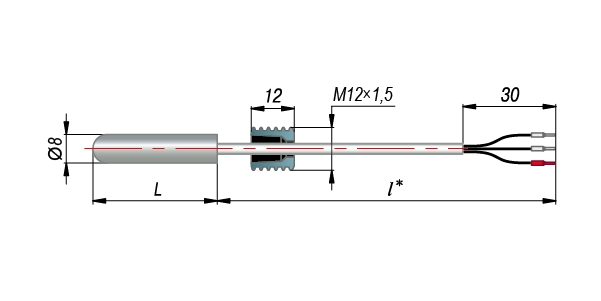

| 044 | D=8 мм,M=12×1,5 мм | сталь12Х18Н10Т | 30, 40, 50,60, 80, 100,120, 160,180, 200,250, 320,400, 500 | |

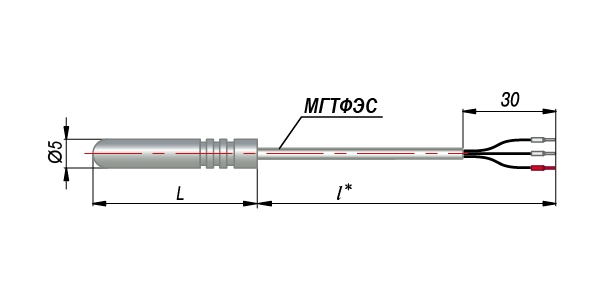

| 654 | D=5 мм,M=8×1 мм | сталь12Х18Н10Т | 25, 26, 30,35, 50, 60,70, 80, 100,120, 160 | |
 |
054 | D=6 мм, M=16×1,5 мм**, S=22 мм, h= 9 мм | сталь12Х18Н10Т | 60, 80, 100,120,160,180,200,250, 320,400, 500,630,800,1000 |
| 064 | D=8 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм | |||
| 074 | D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм | |||
| 194 | D=6 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм | |||
 |
084 | D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм | ||
 |
094 | D=6 мм, D1=13 мм | ||
| 104 | D=8 мм, D1=18 мм | |||
| 114 | D=10 мм, D1=18 мм | |||
 Подвижный штуцер |

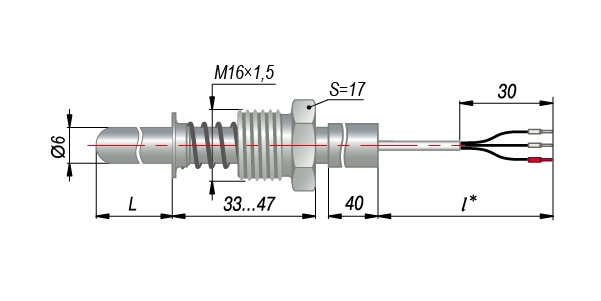

124 | D=6 мм,M=16×1,5 мм**, S=17 мм | 60, 80, 120,160, 200,250,320,400, 500 | |
| 134 | D=8 мм,M=20×1,5 мм**, S=22 мм | |||
| 144 | D=10 мм,M=20×1,5 мм**, S=22 мм | |||
 |
164*** | D=4 мм, D1=10 мм | 60, 80, 100,120, 160,200,250,320 | |
| 174 | D=5 мм, D1=10 мм | |||
| 184 | D=6 мм, D1=10 мм | |||
 |
294*** | D=3 мм | сталь12Х18Н10Т | |
 Накидная гайка |
204 | M=10×1 мм, S=14 мм | латунь | 40, 65 |
 |
224 | Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута.Для обеспечения эффективного теплового контакта датчика и трубопровода рекомендуется применять термопасту и укрывать датчик теплоизоляционным материалом. | латунь | 43, 35, 30 |
 |

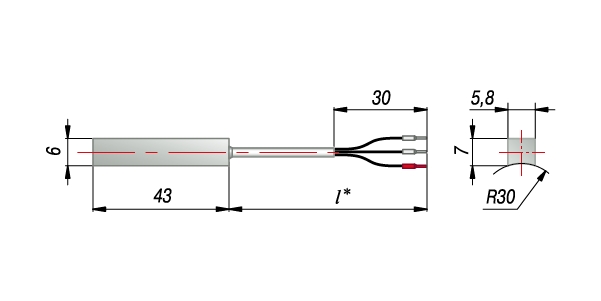

324 | D=6 мм | сталь12Х18Н10Т | 41 |
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** Изготавливаем только PT100.Примечание:
- Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
- для 50М, 50П – не производим
- для 100П, 100М, РТ100 – не более 320 мм
- для РТ1000 – не более 3200 мм
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
- Датчики модели 294 изготавливаются только с сенсорами РТ100 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.

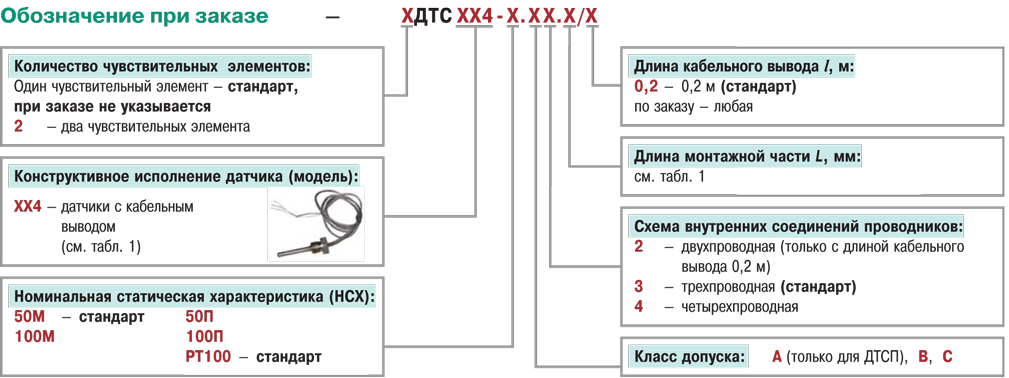

Модификации
Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС
| Тип | Класс допуска | Диапазон измерения* | Пределы допускаемых отклонении от НСХ** |
| М | В | -50…+200 °C | ± (0,30 + 0,005 *|t| ) °C |
| С | -180…+200 °C | ± (0,60 + 0,01 *|t| ) °C | |
| Pt, П | А | -100…+450 °C (с проволочным ЧЭ)-30…+300 °C (с пленочным ЧЭ) | ± (0,15 + 0,002 *|t| ) °C |
| В | -196…+660 °C (с проволочным ЧЭ)-50…+500 °C (с пленочным ЧЭ) | ± (0,30 + 0,005 *|t| ) °C | |
| С | -196…+660 °C (с проволочным ЧЭ)-50…+600 °C (с пленочным ЧЭ) | ± (0,60 + 0,01 *|t| ) °C | |
| ПРИМЕЧАНИЕ *Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик. ** |t| – абсолютное значение температуры измеряемой среды, °C |
|||
Комплектность
- Датчик
- Паспорт и Гарантийный талон
Документация
| Документация | ||||
| Руководство по эксплуатации ДТС | 5.8 MB | |||
| Руководство по эксплуатации (краткое) ДТСхх4 | 0.92 MB | |||
| Сертификаты | ||||
| Экспертное заключение на ДТС | zip | 1.07 MB | ||
| Сертификат средств измерений ДТС | Россия. 28354-10 |
zip | 628.29 kB | |
| Сертификат средств измерений ДТС | Казахстан | zip | 183.52 kB | |
| Сертификат средств измерений ДТС | Беларусь | zip | 1.06 MB | |
| Свидетельство о типовом одобрении ДТС | zip | 3.64 MB | ||
| Описание типа СИ ДТС | Россия | zip | 3.02 MB | |
| Сертификат промышленной безопасности на ДТС | zip | 10.65 MB | ||
| Отказное письмо на ДТС сенсор | zip | 416.66 kB | ||
Диапазоны температур по моделям и НСХ:
- 014, 024, 034, 044, 054, 064, 074, 084, 094, 104, 114,
124, 134, 144, 174, 184, 194, 204, 214, 224, 314, 324, 414- -50...+150 (50М, 100М) Класс В, С
- -100...+250 (50П, 100П) Класс А
- -196...+250 (50П, 100П) Класс В, С
- -60...+250 (PT100, PT1000)
- 164
- -60...+250 (PT100, PT1000)
- 294
- -60...+250 (PT100)
014 |
100М100П50М50ПРТ100РТ1000 | Без крепежа | от960,00₽ | |
024 |
100М100П50М50ПРТ100РТ1000 | Без крепежа | от960,00₽ | |
034 |
100М100П50М50ПРТ100РТ1000 | Штуцер подвижный | от960,00₽ | |
044 |
100М100П50МРТ100РТ100050П | Штуцер подвижный | от960,00₽ | |
054 |
100М100П50М50ПРТ100РТ1000 | Штуцер приварной | от1 302,00₽ | |
064 |
100М100П50М50ПРТ100РТ1000 | Штуцер приварной | от1 302,00₽ | |
074 |
100М100П50МРТ10050ПРТ1000 | Штуцер приварной | от1 302,00₽ | |
084 |
РТ100РТ1000100М100П50М50П | Штуцер приварной | от1 302,00₽ | |
094 |
100М100П50МРТ100РТ100050П | Без крепежа | от1 002,00₽ | |
104 |
50МРТ100100М100П50ПРТ1000 | Без крепежа | от1 002,00₽ | |
114 |
50МРТ100100М100П50ПРТ1000 | Без крепежа | от1 002,00₽ | |
124 |
100П50МРТ100100М50ПРТ1000 | Штуцер подпружиненный | от1 302,00₽ | |
134 |
100М50МРТ100РТ1000100П50П | Штуцер подпружиненный | от1 302,00₽ | |
144 |
РТ100РТ1000100М100П50М50П | Штуцер подпружиненный | от1 302,00₽ | |
164 |
РТ100РТ1000 | Игольчатый | от2 838,00₽ | |
174 |
50МРТ100100М100П50ПРТ1000 | Игольчатый | от1 872,00₽ | |
184 |
РТ100РТ1000100М100П50М50П | Игольчатый | от1 872,00₽ | |
194 |
100М100П50М50ПРТ100РТ1000 | Игольчатый | от1 302,00₽ | |
204 |
100П50М50ПРТ100РТ1000100М | Накидная гайка | от1 302,00₽ | |
214 |
100М100П50МРТ100РТ100050П | Без крепежа | от842,40₽ | |
224 |
100М100П50М50ПРТ100РТ1000 | Накладной | от1 800,00₽ | |
294 |
РТ100 | Игольчатый | от2 838,00₽ | |
314 |
100М100П50М50ПРТ100РТ1000 | Без крепежа | от960,00₽ | |
324 |
100М100П50М50ПРТ100РТ1000 | Накладной | от1 800,00₽ | |
414 |
100М100П50МРТ100РТ100050П | Без крепежа | от960,00₽ | |
Кабели
ВНИМАНИЕ!Кабель МГТФЭ и МГТФЭС отдельно не продаётся. Для удлинения линии связи от датчика до прибора рекомендуем покупатькабель МКЭШ и МКШ, продаётся кратно 10 метрам!| Тип кабеля | Конструктивное исполнение |
Электрическое сопротивление жил на 1 км провода, Ом, не более |
Кол-во жил и сечение, кв. мм |
Тип схемы подключения датчика |
Диапазон рабочих температур,0С | Внешний диаметр, мм |
| Кабели к ДТСхх4 (поставляются только в составе ДТС в качестве кабельного вывода) | ||||||
| Экранированный без оболочки |  1 – токопроводящие жилы(медная луженая проволока)2 – изоляция(фторопласт)3 – экран(медная проволока) |
174,4 | 3×0,12 | 3-проводная | -60…+220 | 2,5 |
| 4×0,12 | 4-проводная | |||||
| Экранированный в силиконовой оболочке |  1 – токопроводящие жилы(медная луженая проволока)2 – изоляция(фторопласт)3 – экран(медная проволока)4 – оболочка(силикон) |
3×0,12 | 3-проводная | -60…+200 | 4,0 | |
| 4×0,12 | 4-проводная | |||||
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Термопреобразователь сопротивления ДТС064-50М.В3.60/1 mdl: ДТС064-50М.В3.60/1 | 1,494.50 | 3 | |
| Термопреобразователь сопротивления ДТС064-50М.В3.60/2 mdl: ДТС064-50М.В3.60/2 | 1,665.30 | 1 | |
| Термопреобразователь сопротивления ДТС064-50М.В3.60/3 mdl: ДТС064-50М.В3.60/3 | 1,836.10 | - | |
| Термопреобразователь сопротивления ДТС064-50М.В3.60/5 mdl: ДТС064-50М.В3.60/5 | 2,177.70 | 10 | |
| Термопреобразователь сопротивления ДТС094-РТ100.А3.100/2,5 mdl: ДТС094-РТ100.А3.100/2,5 | 2,967.04 | - | |
| Термопреобразователь сопротивления ДТС104-50М.В3.100/0,2 mdl: ДТС104-50М.В3.100/0,2 | 1,018.70 | 1 | |
| Термопреобразователь сопротивления ДТС104-РТ100.В3.60/1 mdl: ДТС104-РТ100.В3.60/1 | 2,287.50 | - | |
| Термопреобразователь сопротивления ДТС224-РТ100.В3.43/5 mdl: ДТС224-РТ100.В3.43/5 | 3,531.90 | 1 | |
| Термопреобразователь сопротивления ДТС314-РТ1000.В3.50/2 mdl: ДТС314-РТ1000.В3.50/2 | 2,241.14 | - | |
Гость: Здравствуйте. Нужен датчик Овен ДТС414-50М.В4 50/10 - 1 шт.
Здравствуйте!
У Вас ошибка в модели. Уточните, пожалуйста.
Гость: Здравствуйте! Интересует стоимость и наличие Термопреобразователь сопротивления ОВЕН ДТС324 Рt100. В3.41 (-50… 250)°С
Добрый день!
У Вас не указана длина провода, поэтому предлагаем со стандартной 0,2 м.
ДТС324-РТ100.В3.41/0,2 - 1180,00 с НДС.
Срок изготовления 15-25 раб.дней.
Гость: Датчик дТС054-Pt100.В3.120/6 интересует стоимость и срок доставки в Иркутск
Добрый день!
ДТС054-Pt100.В3.120/6 - 1442,00 с ндс.
Срок изготовления - 15-20 рабочих дней.
До г.Иркутска отправим любой ТК на Ваш выбор и за Ваш счет.
Гость: Датчик ДТС 014 - Pt100. B3.20/1 цену пожалуйста
Здравствуйте!
Данный датчик стоит 840 руб с ндс, срок поставки на сегодняшний день - в течение одной недели.
Гость: Датчик температуры дТС094-50М В3 60/5 какова цена? и срок доставки в НСК?
Здравствуйте.
Стоимость ДТС094-50М.В3.60/5 составляет 896,80 руб. с НДС.
На сегодняшний день срок готовности к отгрузке 7-10 дней.
Доставка возможна любой транспортной компанией на Ваш выбор.
Гость: Какова цена,с доставкой в Ставрополь ДТС 054-50М.В3.100/8
Добрый день. Стоимость датчика 909руб 78коп. Доставка до ставрополя плюс примерно 300руб.
Вячеслав: Какова цена,с доставкой в Омск? ДТС 064-50М.В2.80/0,4 ДТС 054-50М.В2.80/0,4 Совместимы ли эти датчики с TS4S-14R(SSR)? Ш48 # B48 # какая длина?
ДТС 064-50М.В2.80/0,4 478руб
ДТС 054-50М.В2.80/0,4 478руб
с TC4S совмеситимы, доставка 300руб
Сергей: Хотелось узнать наличие и цену на датчик ДТС 094 - 50М.В.3.250./0,2 или ДТС 094 - 50М.С.3.250./0,2
Здравствуйте!
Стоимость с НДС, склад Челябинск. Срок поставки до Челябинска - 2 недели.
ДТС 094 - 50М.В.3.250./0,2 - 331,58 руб.
ДТС 094 - 50М.С.3.250./0,2 - 331,58 руб.
Вадим: ДТСХХ4 модель 224 хотелось бы узнать стоимость датчика ?
Данных для определения цены недостаточно, выберите модификацию исходя из обозначения при заказе.
