ОВЕН ДТСхх5.И — термосопротивления с выходным сигналом 4…20 мА EXIA

Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

• Тип выхода: аналоговый, многопредельный
• Диапазон измеряемых температур: –50…+500 °С
• НСХ: Pt100
• Выходной сигнал: 4…20 мА, HART
• Класс точности: ±0,25 %; ±0,5 %
• Межповерочный интервал — 2 года

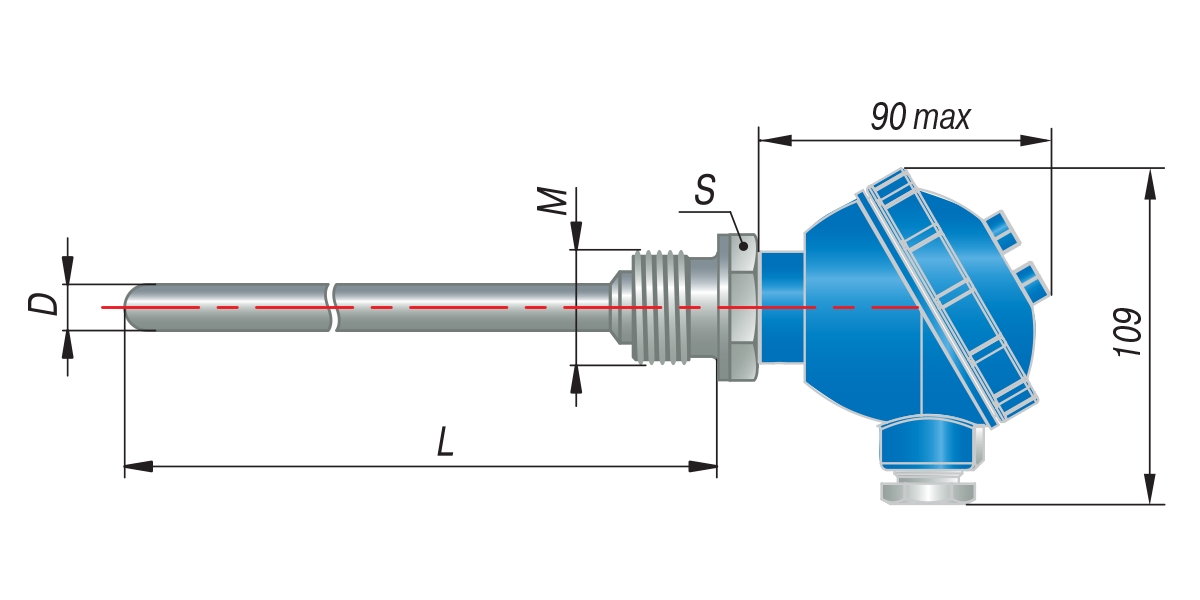

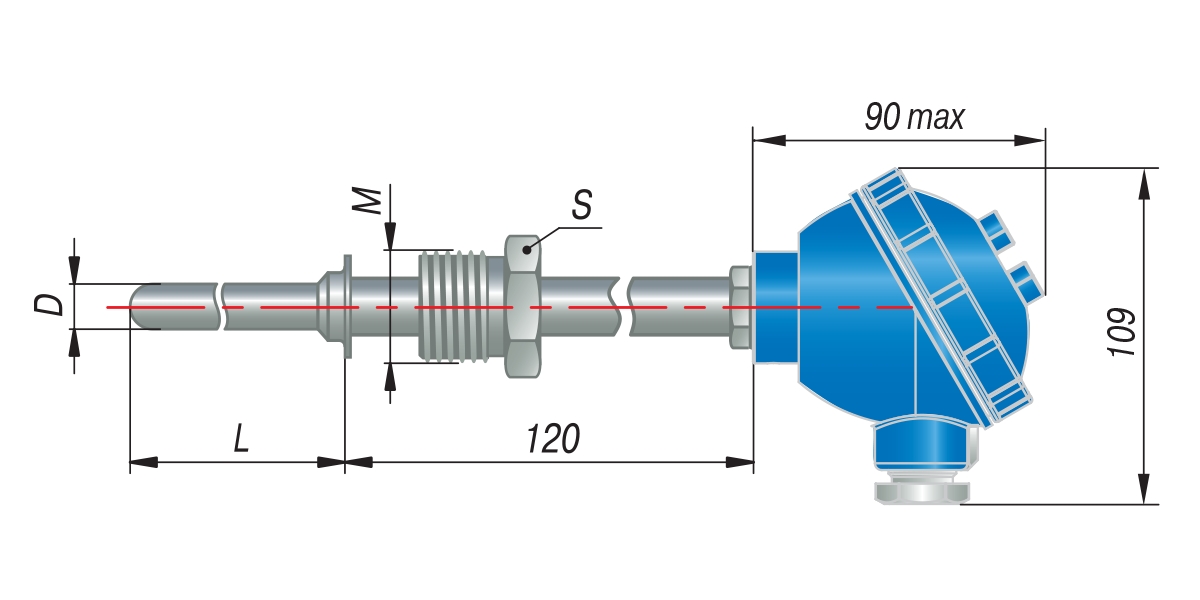

Конструктивное исполнение								Модель	Параметры	Материал	Длина монтажной части
								015	D=8мм	сталь 12Х18Н10Т	60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000, 1250,1600, 2000
								025	D=10мм
								035	D=8мм,M=20 1,5мм**,S = 22мм
								045	D=10мм,M=20 1,5мм**,S = 22мм
								145	D=6мм,M=20 1,5мм**,S = 22мм
								055	D=10мм,M=20 1,5мм**,S = 22мм		80, 100, 120,160, 180, 200,250, 320, 400,500, 630, 800,1000, 1250,1600, 2000
								065	D=8мм,M=20 1,5мм**,S = 22мм		60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000, 1250,1600, 2000
								075	D=10мм,M=20 1,5мм**,S = 22мм
								085	D=10мм,M=27 2мм**,S = 32мм
								095	D=10мм,M=20 1,5мм**,S = 22мм		60, 80, 100,120, 160, 180,200, 250, 320,400, 500, 630,800, 1000, 1250,1600, 2000
								105	D=8мм,M=20 1,5мм**,S = 27мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Технические характеристики

Наименование	Значение
Питание
Номинальное значение напряжения питания (постоянного тока), В	24
Диапазон допустимых напряжений питания (постоянного тока), В	8…30
Максимальная мощность потребления, Вт	0,8
Защита от обратной полярности напряжения питания	есть
Выходной сигнал
Диапазон выходного тока, мА	4…20
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА	23
Вид зависимости «ток от температуры»	линейная
Диапазон преобразования температур	определяется при заказе
Диапазон допустимых сопротивлений нагрузки, Ом *	250…956
Время установления рабочего режима после включения напряжения питания, сек, не более	30
Интерфейс	HART
Конструкция
Способ контакта с измеряемой средой	погружаемый
Степень защиты корпуса датчика (по ГОСТ 14254)	IP65
Надежность
Средняя наработка на отказ, ч, не менее	15 000
Средний срок службы при номинальной температуре применения, лет,не менее: – для ДТП-И.Ex – для ДТС-И.Ex	810
Параметры взрывозащиты
Маркировка	0 Ex ia IIC T6 Ga
Максимальные значения для подключения по токовой цепи	= 30 В, = 10 мкГн,

Обозначение при заказе

Пример обозначения при заказе: ОВЕН ДТС045Е-РТ100.0,5.120.И.EXI-Т6[12Н]
Это означает, что изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, взрывозащищенное исполнение (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -50…+100 °С, с HART-протоколом.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

• выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
• ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
• ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6 максимальная допустимая температура наружной поверхности корпуса: +80 °С.

Схемы подключения

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.

Датчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
