ОВЕН ДТСхх3 — термосопротивления с коммутационным разъемом М12

•
•
•
•
•
•

Датчики температуры ДТСхх3 с коммутационным разъемом М12 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).Ответная часть разъема М12 не входит в комплект поставки и приобретается отдельно.Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
• 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
• РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения

Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Отличительные особенности ДТСхх3 с М12:

• Удобство монтажа: разъем М12 (1 ЧЭ – 4 pin, 2 ЧЭ – 4pin; 6 pin)
• Большое количество исполнений за счет новой маркировки

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами – группе N2.

Основные характеристики

Вероятность безотказной работы при соблюдении условий эксплуатации:ДТС с платиновым ЧЭ

• от -50 до +250 °С – не менее 0,95 за 40 000 ч;
• от -196 (-60 °С – для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ

• от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх3 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.Стандартный срок производства – от 5 рабочих дней

Технические характеристики

Характеристики	ДТСхх3
Номинальная статическая характеристика (НСХ)	50М, 100М	50П,100П	PT100,PT1000
Диапазон измеряемых температур:
- класс допуска А		-100…+450 °C*	-30…+300 °C*
- класс допуска В и С	-50…+180 °C	-196…+500 °C*	-50…+500 °C*
Температура окружающей среды	-50…+85 °C
Показатель тепловой инерции	не более 10…30 с
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2 – двухпроводная3 – трехпроводная4 – четырехпроводная (только 1 ЧЭ)
Условное давление, не более:
– защитная арматура из стали с диаметром монтажной части до 6 мм	0,4 МПа
– защитная арматура из стали с диаметром монтажной части 6 мм	0,6 МПа
– защитная арматура из стали с диаметром монтажной части от 8 до 10 мм	10 МПа
Сопротивление изоляции, не менее:
– при температуре (25 ± 10) °С;	100 МОм
– при температуре от плюс 100 до плюс 250 °С;	20 МОм
– при температуре от плюс 251 до плюс 450 °С;	2,0 МОм
– при температуре от плюс 451 до плюс 660 °С	0,5 МОм
Исполнение сенсора относительно корпуса	изолированный
Разъем	М12
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Тмедь (для ДТС223)
Степень защиты	IP65; IP67 (кроме ДТС223)
Средний срок службы	не менее 10 лет

Примечание
* - для ДТС223 максимальная температура составляет +250 °C.

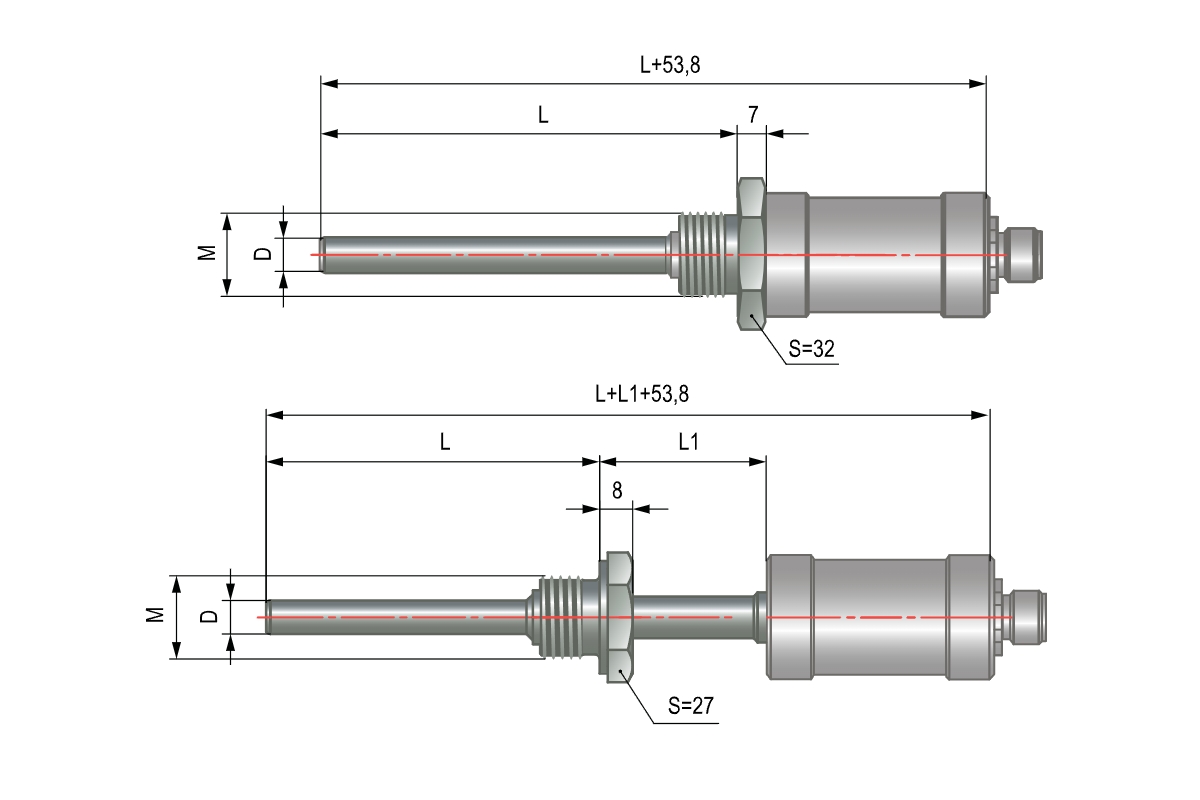

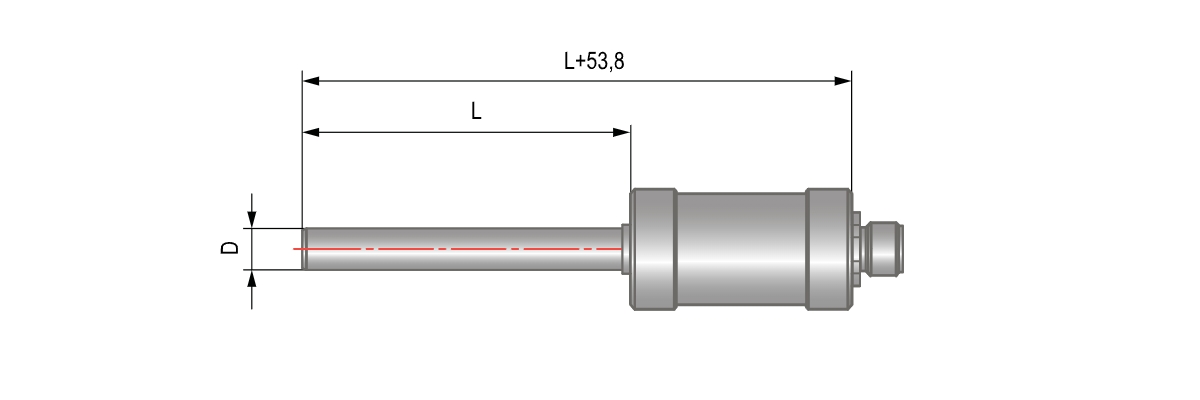

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Материал защитной арматуры	Диаметр монтажной части, D, мм	Длина монтажной части, L, мм	Длина вспомогательного размера, L1, мм (при наличии)	Тип и размер резьбы М*, мм
	013	Сталь 12Х18Н10Т	6, 8, 10	От 60 до 2000	-	-
С фланцем	033		5			F - фланец
Подвижный штуцер			6, 8, 10		От 40 до 280	Выбирается при заказе
Приварной штуцер	043				От 30 до 2800 - не указывается
Подвижный штуцер	733		10		От 40 до 280
Подвижный штуцер	753
Накладной	223	Медь	-	От 50 до 120	-	-

*По заказу возможно изготовление датчика с другой резьбой.Примечания:

• Датчики с двумя чувствительными элементами изготавливаются:
  • только по 2-проводной и 3-проводной схеме;
  • только для моделей с диаметром защитной арматуры 8 и 10 мм;
  • с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм.
  • модель ДТС013 изготавливается только с диаметром защитной арматуры 10мм.
  • модель ДТС223 с 2 ЧЭ не производится.
• Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера L1:
  • 50П – не производим;
  • для 50М – не более 200 мм;
  • для 100М, 100П, РТ100 – не более 630 мм.
• Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
• Модель ДТС033 с фланцем:
  • с сенсорами 50П, 100П не изготавливается;
  • по 4-проводной схеме не изготавливается;
  • при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.

Конструктивное исполнение разъема М12*

* Габариты ответной части разъема М12 указаны для справки. Ответная часть разъема в комплекте не поставляется.

Схемы внутренних соединений проводов

Количество ЧЭ	Двухпроводная схема соединений	Трехпроводная схема соединений	Четырехпроводная схема соединений
Один ЧЭ
Два ЧЭ			-

Модификации

Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС

Тип	Класс допуска	Диапазон измерения*	Пределы допускаемых отклонении от НСХ**
М	В	-50…+200 °C	± (0,30 + 0,005 *|t| ) °C
	С	-180…+200 °C	± (0,60 + 0,01 *|t| ) °C
Pt, П	А	-100…+450 °C (с проволочным ЧЭ)-30…+300 °C (с пленочным ЧЭ)	± (0,15 + 0,002 *|t| ) °C
	В	-196…+660 °C (с проволочным ЧЭ)-50…+500 °C (с пленочным ЧЭ)	± (0,30 + 0,005 *|t| ) °C
	С	-196…+660 °C (с проволочным ЧЭ)-50…+600 °C (с пленочным ЧЭ)	± (0,60 + 0,01 *|t| ) °C
ПРИМЕЧАНИЕ *Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик. ** |t| – абсолютное значение температуры измеряемой среды, °C

Документация

Документация
Руководство по эксплуатации ДТСхх3		pdf	5.92 MB
Сертификаты
Отказное письмо на ДТС		pdf	218.86 kB
Описание типа СИ ДТСхх2, ДТСхх3, ДТС3ххх		zip	404 kB
Сертификат средств измерений ДТСхх2, ДТСхх3, ДТС3ххх	Россия. 92657-24	zip	241.42 kB

Комплектация

• Датчик
• Паспорт и Гарантийный талон
