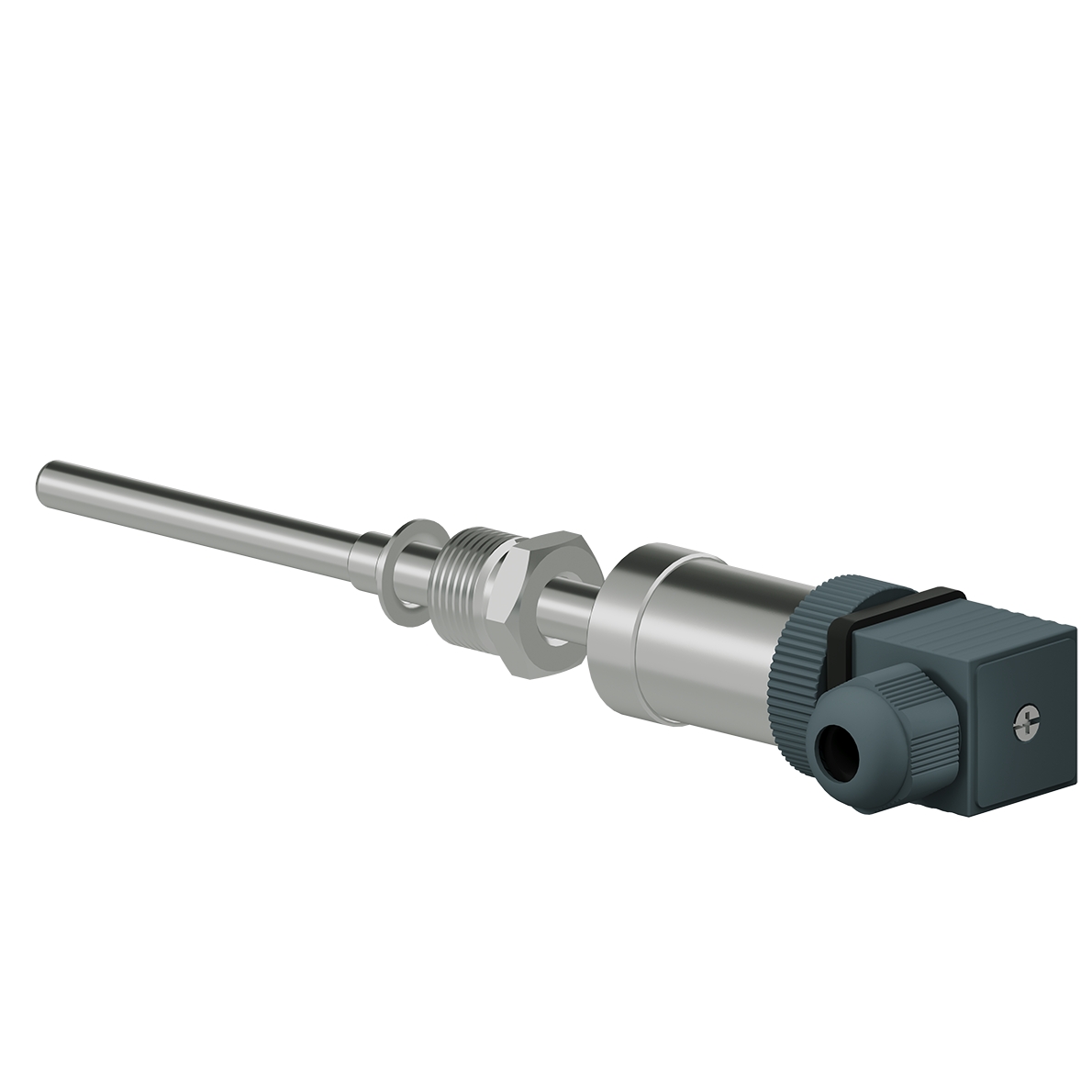

ОВЕН ДТСхх2 — термосопротивления с коммутационным разъемом DIN

•
•
•
•
•
•

Датчики температуры ДТСхх2 с коммутационным разъемом DIN типа 43650 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
• 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
• РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения

Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Отличительные особенности ДТСхх2 с DIN

• Удобство монтажа:DIN-разъем типа 43650.
• Большое количество исполнений за счет новой маркировки.

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами – группе N2.

Основные характеристики

Вероятность безотказной работы при соблюдении условий эксплуатации:ДТС с платиновым ЧЭ:

• от -50 до +250 °С – не менее 0,95 за 40 000 ч;
• от -196 (-60 °С – для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ:

• от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх2 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.Стандартный срок производства – от 5 рабочих дней

Технические характеристики

Характеристики	ДТСхх2
Номинальная статическая характеристика (НСХ)	50М, 100М	50П,100П	PT100,PT1000
Диапазон измеряемых температур:
- класс допуска А		-100…+450 °C*	-30…+300 °C*
- класс допуска В и С	-50…+180 °C	-196…+500 °C*	-50…+500 °C*
Температура окружающей среды	-50…+85 °C
Показатель тепловой инерции	не более 10…30 с
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2 – двухпроводная3 – трехпроводная (только с 1 ЧЭ)4 – четырехпроводная (только с 1 ЧЭ)
Условное давление, не более:
– защитная арматура из стали с диаметром монтажной части до 6 мм	0,4 МПа
– защитная арматура из стали с диаметром монтажной части 6 мм	0,6 МПа
– защитная арматура из стали с диаметром монтажной части от 8 до 10 мм	10 МПа
Сопротивление изоляции, не менее:
– при температуре (25 ± 10) °С;	100 МОм
– при температуре от плюс 100 до плюс 250 °С;	20 МОм
– при температуре от плюс 251 до плюс 450 °С;	2,0 МОм
– при температуре от плюс 451 до плюс 660 °С	0,5 МОм
Исполнение сенсора относительно корпуса	изолированный
Разъем	DIN типа 43650
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Тмедь (для ДТС222)
Степень защиты	IP65
Средний срок службы	не менее 10 лет

Примечание* - для ДТС222 максимальная температура составляет +250 °C

Конструктивные исполнения датчиков

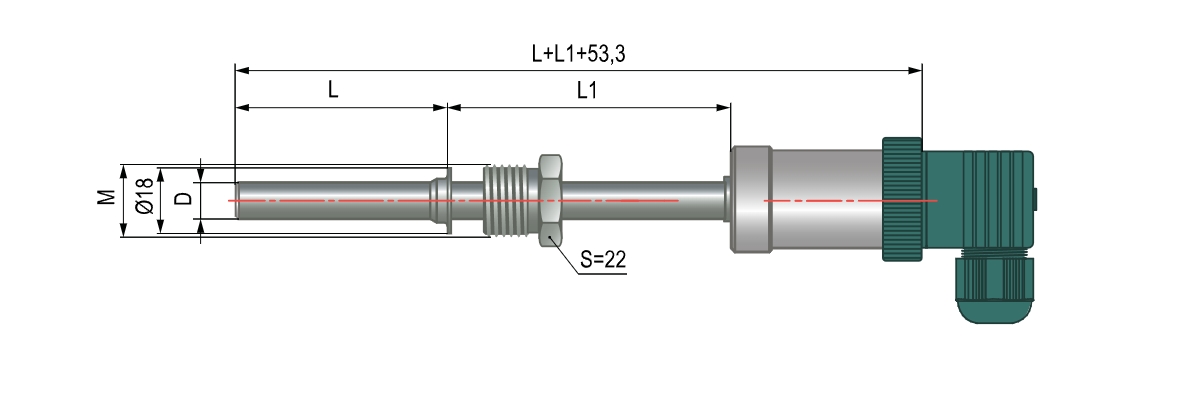

Конструктивное исполнение	Модель	Материал защитной арматуры	Диаметр монтажной части, D, мм	Длина монтажной части, L, мм	Длина вспомогательного размера, L1, мм (при наличии)	Тип и размер резьбы М*, мм
	012	Сталь 12Х18Н10Т	6, 8, 10	От 60 до 2000	-	-

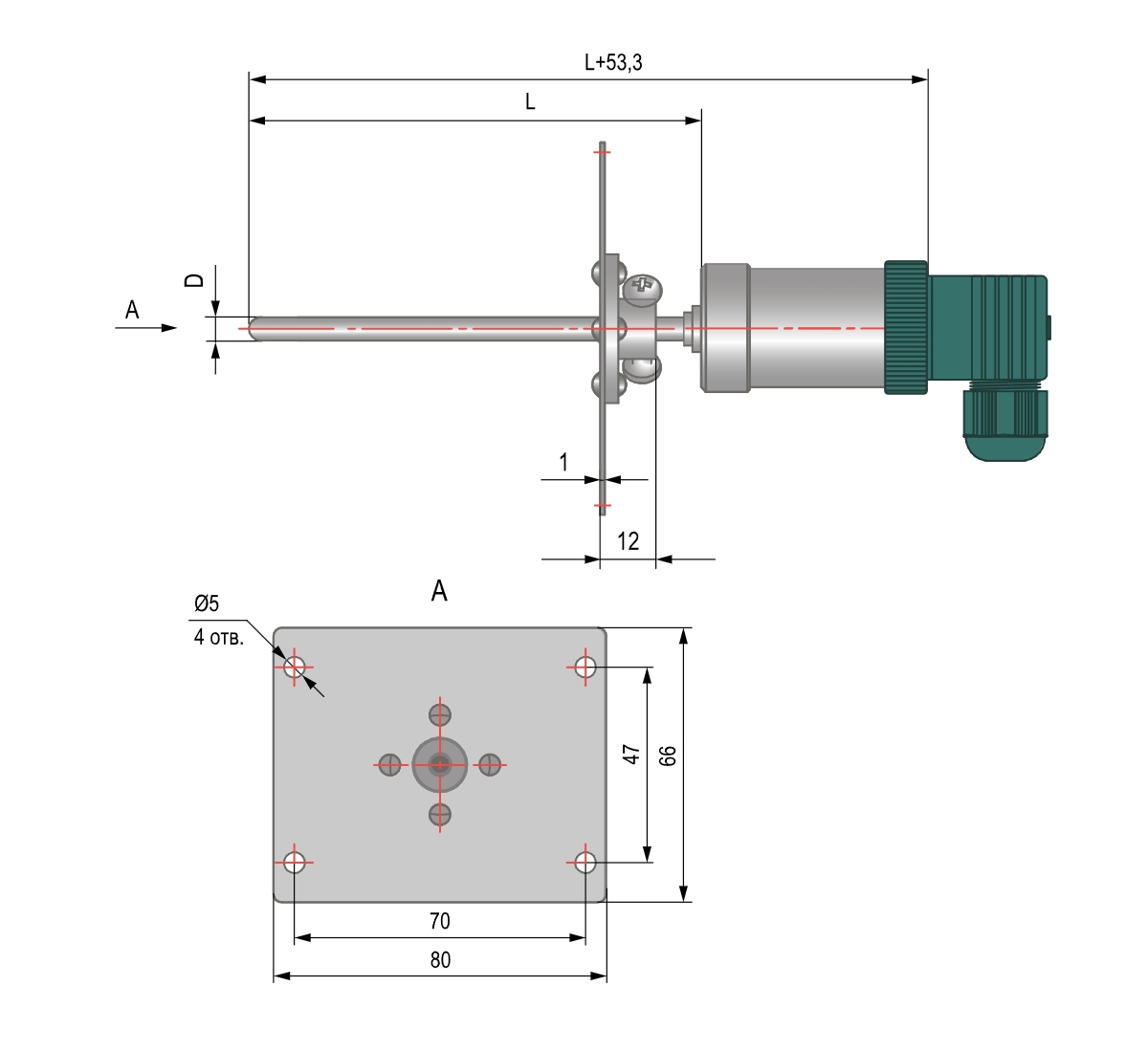

С фланцем	032		5			F - фланец
Подвижный штуцер			6, 8, 10		От 40 до 280	Выбирается при заказе

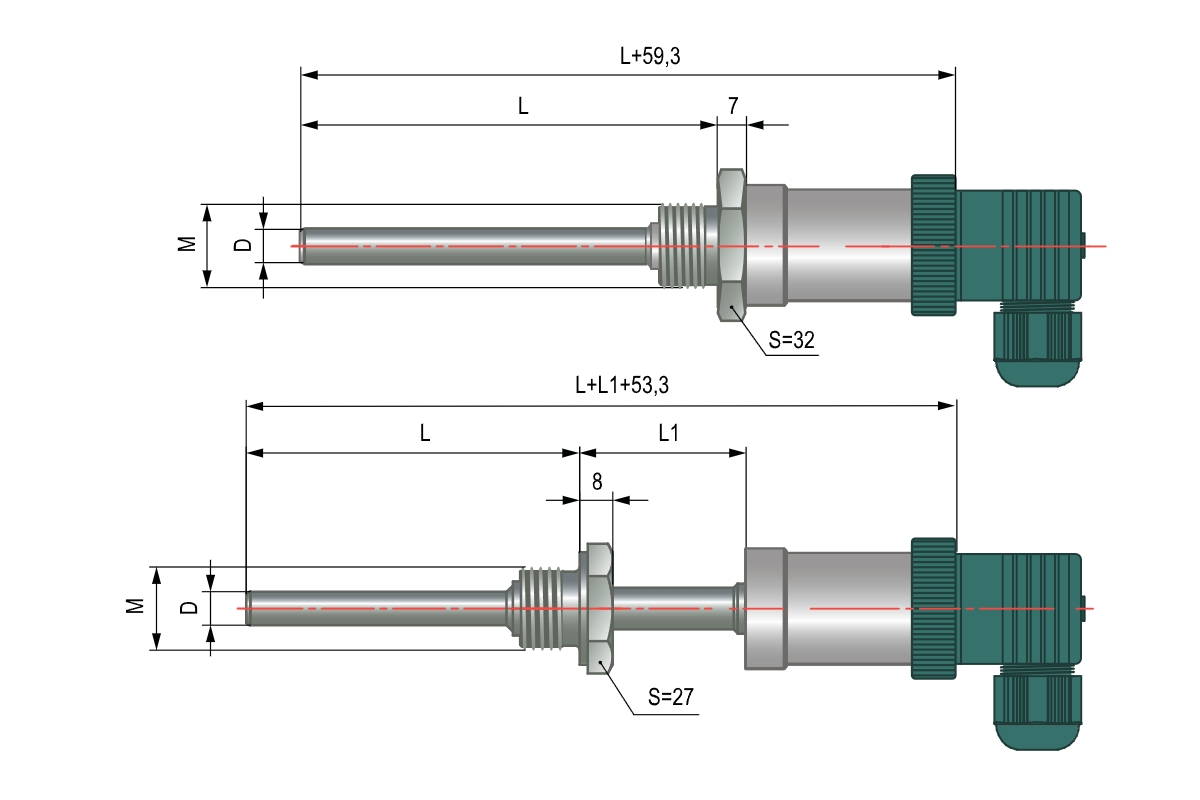

Приварной штуцер	042				От 30 до 2800 - не указывается
Подвижный штуцер	732		10		От 40 до 280
Подвижный штуцер	752
Накладной	222	Медь	-	От 50 до 120	-	-

*По заказу возможно изготовление датчика с другой резьбой.Примечания:

• Датчики с двумя чувствительными элементами изготавливаются:
  • только по 2-проводной схеме;
  • только для моделей с диаметром защитной арматуры 8 и 10 мм;
  • с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм.
  • модель ДТС222 с 2 ЧЭ не производится.
• Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера L1:
  • 50П – не производим;
  • для 50М – не более 200 мм;
  • для 100М, 100П, РТ100 – не более 630 мм.
• Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
• Модель ДТС032 с фланцем:
  • с сенсорами 50П, 100П не изготавливается;
  • по 4-проводной схеме не изготавливается;
  • при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.

Конструктивное исполнение DIN-разъема типа 43650*

• Разъем DIN 43650
• Кабельный ввод М16х1,5
• Диаметр подключаемого кабеля: от 3 до 7 мм

Схемы внутренних соединений проводов

Количество ЧЭ	Двухпроводная схема соединений	Трехпроводная схема соединений	Четырехпроводная схема соединений
Один ЧЭ
Два ЧЭ		-	-

Модификации

Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС

Тип	Класс допуска	Диапазон измерения*	Пределы допускаемых отклонении от НСХ**
М	В	-50…+200 °C	± (0,30 + 0,005 *|t| ) °C
	С	-180…+200 °C	± (0,60 + 0,01 *|t| ) °C
Pt, П	А	-100…+450 °C (с проволочным ЧЭ)-30…+300 °C (с пленочным ЧЭ)	± (0,15 + 0,002 *|t| ) °C
	В	-196…+660 °C (с проволочным ЧЭ)-50…+500 °C (с пленочным ЧЭ)	± (0,30 + 0,005 *|t| ) °C
	С	-196…+660 °C (с проволочным ЧЭ)-50…+600 °C (с пленочным ЧЭ)	± (0,60 + 0,01 *|t| ) °C
ПРИМЕЧАНИЕ *Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик. ** |t| – абсолютное значение температуры измеряемой среды, °C

Документация

Документация
Руководство по эксплуатации ДТСхх2		pdf	5.68 MB
Сертификаты
Отказное письмо на ДТС		pdf	218.86 kB
Описание типа СИ ДТСхх2, ДТСхх3, ДТС3ххх		zip	404 kB
Сертификат средств измерений ДТСхх2, ДТСхх3, ДТС3ххх	Россия. 92657-24	zip	241.42 kB

Комплектация

• Датчик
• Паспорт и Гарантийный талон
