ОВЕН ДТСxx5М-И — термопреобразователи сопротивления с выходным сигналом 4…20 мА

Термопреобразователи сопротивления ОВЕН ДТС-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

В состав термопреобразователей входят:

• первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
• измерительный преобразователь НПТ-3, встроенный в головку датчика.
• диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.

Конструктивное исполнение	Модель	Параметры	Длина монтажной части L*, мм
	015	D = 8 мм	80, 100, 120,160, 200, 250,320, 400, 500,1250, 1600, 2000
	025	D = 10 мм
	035	D = 8 мм, M = 20х1,5 мм**, S = 22 мм	60, 80, 100,120,160, 200,250, 320, 400,500, 630, 800,1000, 1250,1600, 2000
	045	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20х1,5 мм**, S = 22 мм
	335	D = 8 мм, M = 20х1,5 мм**, S = 22 мм
	055	D = 10 мм, M = 20х1,5 мм**, S = 22 мм	80, 100, 120,160, 200, 250,320, 400, 500, 630, 800, 1000,1250, 1600, 2000
	065	D = 8 мм, M = 20х1,5 мм**, S = 27 мм
	075	D = 10 мм, M = 20х1,5 мм**, S = 27 мм
	085	D = 10 мм, M = 27х2 мм**, S = 32 мм
	095	D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм
	105	D = 8 мм, M = 20х1,5 мм**, S = 27 мм
	325	Датчик накладной на трубопроводдиаметром от 80 до 100 мм	50, 80,100, 120
	405	D = 5 мм	80, 100, 120,160, 200, 250,320
	125	D = 6 мм	60, 80, 100

* Длина монтажной части выбирается при заказе. ** По спец. заказу возможно изготовление датчиков с трубной резьбой.

Конструктивное исполнение коммутационной головки для ДТС-И

Конструктивноеисполнение головки	Под НПТ-3
Материал головки	Пластмассовая	Металлическая

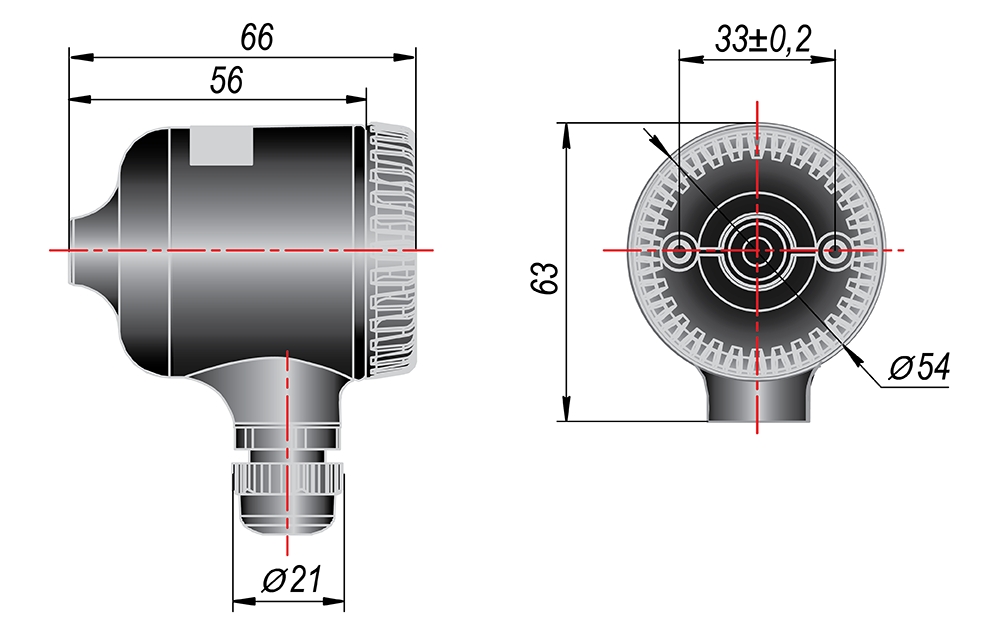

Чертеж

Технические характеристики

Модификации

* Для модели 325 нет диапазонов преобразования 4, 5 и 6.

Примечание:при измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Пример обозначения при заказе: ОВЕН ДТС045М-100М.0,5.120.МГ.И[1]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС035М-50М.0,5.120.И[1]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель конструктивного исполнения 035, класс точности 0,5 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Обозначение при заказе ДТС125М
