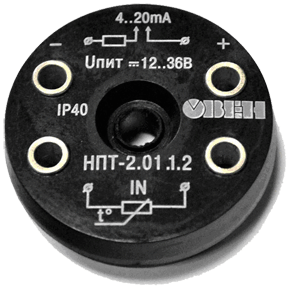

ОВЕН НПТ-2 — Температурный нормирующий преобразователь

Назначение

Преобразователь ОВЕН НПТ-2, совместно с измерительными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ Р 8.625-2006. НПТ-2, применяются во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.

Возможности

• Подключать отечественные датчиками температуры к контроллерам зарубежных производителей
• Увеличивать длину линии связи «измерительный прибор датчик температуры»
• Подключить к одному датчику несколько измерителей
• Снизить влияние помех на линию связи «прибор датчик»

Достоинства

• Высокая точность, погрешность измерения для ТП 0,25%, для ТС 0,1%
• ОВЕН НПТ-2 внесен в реестр средств измерений РФ
• Высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА
• Высокая надежность. ОВЕН НПТ-2 соответствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А
• Высокая временная стабильность. ОВЕН НПТ-2 в течении всего срока службы не требует построек
• Широкий диапазон рабочих температур окружающий среды: -40…+85°С
• Широкий набор диапазонов преобразования температур (см. таблицу Диапазоны преобразования)

Руководство пользователя

Диапазон преобразования "температуры в 4:20мА",	Код диапазона	Тип сенсора	Полное название нормирующего преобразователя
-80...+200	01	50М (α=0,00428°С-1)	НПТ-2.01
-50...+50	11		НПТ-2.11
0...+50	21		НПТ-2.21
0...+100	31		НПТ-2.31
0...+150	41		НПТ-2.41
-80...+200	06	100М (α=0,00428°С-1)	НПТ-2.06
-50...+50	16		НПТ-2.16
0...+50	26		НПТ-2.26
0...+100	36		НПТ-2.36
0...+150	46		НПТ-2.46
-50...+150	56		НПТ-2.56
-200...+500	02	100П (α=0,00391°С-1)	НПТ-2.02
-100...+100	12		НПТ-2.12
0...+100	22		НПТ-2.22
0...+150	32		НПТ-2.32
0...+300	42		НПТ-2.42
0...+500	52		НПТ-2.52
-200...+500	03	Pt100 (α=0,00385°С-1)	НПТ-2.03
-100...+100	13		НПТ-2.13
0...+100	23		НПТ-2.23
0...+150	33		НПТ-2.33
0...+300	43		НПТ-2.43
0...+500	53		НПТ-2.53
-200...+800	04	ДТПL (хромель-капель)	НПТ-2.04
0...+400	14		НПТ-2.14
0...+600	24		НПТ-2.24
0...+800	34		НПТ-2.34
-200...+1300	05	ДТПК (хромель-алюмель)	НПТ-2.05
0...+400	15		НПТ-2.15
0...+600	25		НПТ-2.25
0...+1000	35		НПТ-2.35
0...+1300	45		НПТ-2.45

Технические характеристики

Наименование	Значение
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12 - 36 В
Диапазон выходного тока преобразователя	4 - 20 мА
Функция преобразования входных сигналов	линейная
Нелинейность преобразования, не хуже	±0,2%
Разрядность цифро-аналогового преобразователя, не менее	12 бит
Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления, Ом, не более	30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более	100
Номинальное значение сопротивления нагрузки(при напряжении питания 24 В)	250 Ом ±5 %
Максимальное допустимое сопротивление нагрузки(при напряжении питания 36 В) *	1200 Ом
Пульсации выходного сигнала	0,6%
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более	30 мин
Время установления выходного сигнала после скачкообразного изменения входного, не более	1 с
Время непрерывной работы	круглосуточно
Габаритные размеры	Ø45х13±1 мм
Масса, не более	100 г
Средняя наработка на отказ, не менее	500 000 ч
Средний срок службы, не менее	12 лет

------------------------------
^{* Расчет сопротивления нагрузки производится по формуле: RН (Ом) = (UПИТ – 12) В / 0,020 А}
