KIPPRIBOR серии ТХА — Термопары для технологического оборудования

Промышленные датчики температуры, предлагаемые на сегодняшний день различными производителями, обладают схожим, не отличающимся оригинальностью, конструктивом.
Как правило, это датчики с коммутационной головкой или кабельным выводом, присоединением М20х1,5 и диаметром погружной части (защитной арматуры) 6-8 мм. Промышленные датчики температуры с подобным конструктивом удобно использовать в стандартных применениях, например врезка в трубопровод или корпус емкости при помощи бобышки.
А какие промышленные датчики температуры выбрать в тех случаях, когда место для их монтажа ограничено или требуется датчик с нестандартным креплением? К примеру: крепление к плоскости, монтаж в канале или тонком отверстии, специальный крепеж в термопласт автоматах или экструдерах.

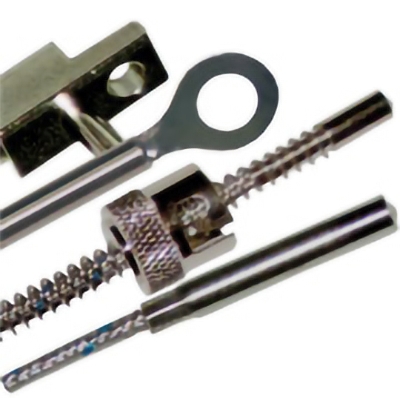

Компания КИППИБОР предлагает новую серию термопар ТХА для технологического оборудования. Данная серия датчиков температуры позволит Вам легко решать подобные задачи. Термопары KIPPRIBOR серии TXA для технологического промышленного оборудования: упаковочных автоматов, термопласт автоматов, экструдеров, вулканизаторов поставляются со склада компании КИППРИБОР.

---

Термопары KIPPRIBOR серии ТХА для технологического оборудования с оплеткой кабеля из нержавеющей стали:

• Диапазон измеряемых температур: –50…+300 °С;
• Диапазон рабочих температур кабеля: –50…+200 °С;
• Кабельный вывод: длина 2 м, марка кабеля КТК-7/0,2-КХ-Н-CGA;
• Рабочий спай изолирован от корпуса.

Модель термопары	Внешний вид	Чертеж	Чувствительная часть

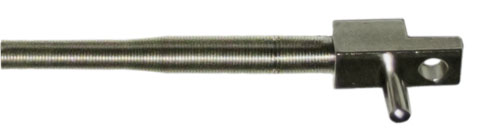

ТХА-108-4х11-0-KX-7/0.2-2000			гильза с креплением на плоскость

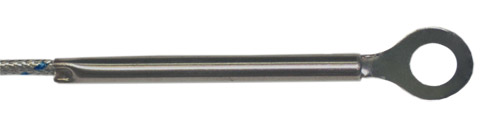

ТХА-104B-d5-0-KX-7/0.2-2000			кольцо для крепления на плоскость

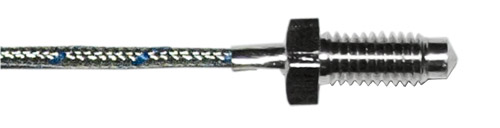

ТХА-106-M6х16-0-KX-7/0.2-2000			подвижный болт М6×16

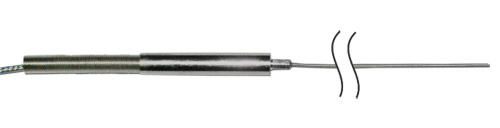

ТХА-600C-1.0x150-0-KX-7/0.2-2000			игла Ø=1 мм, L=150 мм

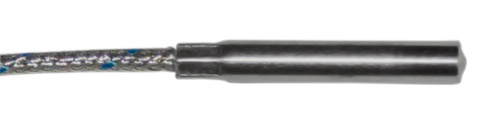

ТХА-005-4x25-0-KX-7/0.2-2000			гильза Ø=4 мм, L=25 мм
ТХА-107-5х10-0-KX-7/0.2-2000			гильза Ø=5 мм, L=10 мм, с поворотной защелкой (для экструдеров)

---

Термопары KIPPRIBOR серии ТХА для технологического оборудования с оплеткой кабеля из каптона:

• Диапазон измеряемых температур: –50…+300 °С;
• Диапазон рабочих температур кабеля: –50…+400 °С;
• Кабельный вывод: длина 2 м, марка кабеля KTK-7/0.2-KX AFA;
• Рабочий спай изолирован от корпуса.

Модель термопары	Внешний вид	Чертеж	Чувствительная часть

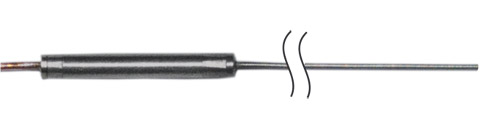

ТХА-700-1.0x150-0-KX-AFA-7/0.2-2000			игла Ø=1 мм L=150 мм

---

Бобышки серии Б.П. для термопары KIPPRIBOR ТХА-107-5х10-0-KX-7/0.2-2000: Материал: никелированная латунь

Модель бобышки	Внешний вид	Чертеж
Б.П.8х1.28.ТХА-107
Б.П.10х1,5.36.ТХА-107

---

Провод термопарный (компенсационный кабель для термопар) серии КТК:
Материал: никелированная латунь

Модель кабеля	Тип провода	Диаметр термоэлектродной проволоки	Материал оплетки кабеля	Максимальная температура эксплуатации	Варианты поставки
KTK-7/0.2-KX-H-CGA	двужильный многопроволочный	0,5 мм	нержавеющая сталь	+200 °C	кратно 1 м	бухта 50 м
KTK-7/0.2-KX AFA			каптон	+400 °C	кратно 1 м	бухта 50 м
KTK-KX-FB/FB-24-0.5	двужильный однопроволочный	0,5 мм	стекловолокно	+480 °C	кратно 1 м	бухта 50 м
