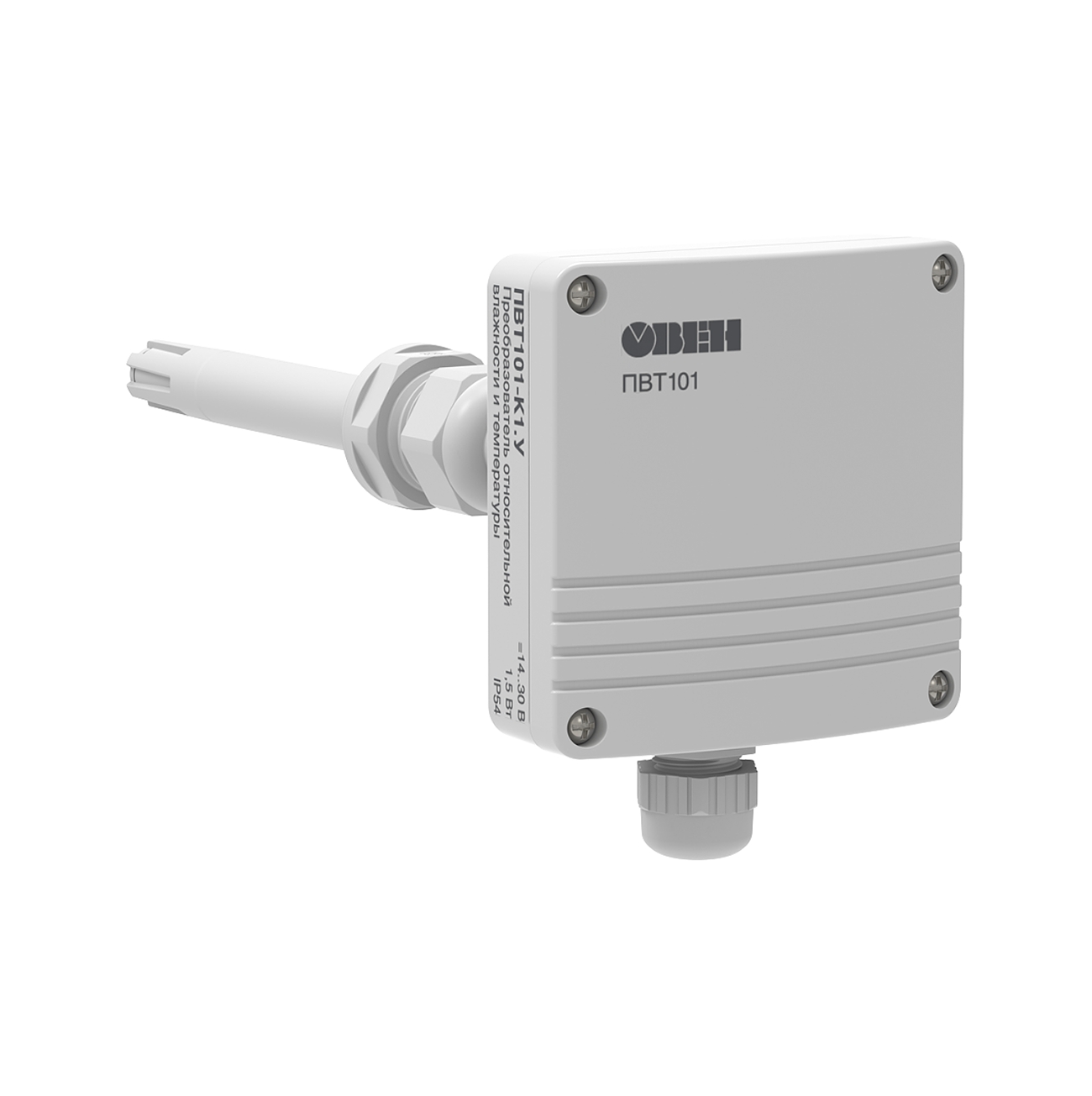

ОВЕН ПВТ101 — канальный датчик (преобразователь) влажности и температуры

Датчик влажности и температуры (преобразователь) ПВТ101 предназначен для измерения значений относительной влажности и температуры неагрессивных газовых сред и преобразования в унифицированные аналоговые выходные сигналы тока 4...20 мА или напряжения 0...10 В – в зависимости от модификации прибора.

Отличительные особенности

• Три конструктивных исполнения с разной длиной погружной части.
• Удобное регулирование глубины погружения.
• Корпус IP65.
• Сменный колпачок с защитным фильтром.
• Гарантийный срок эксплуатации – 2 года с момента продажи.
• Гарантированный срок службы – не менее 6 лет.

Линейка ПВТ101 не имеет сертификата об утверждении средств измерения*.* Приборы для измерения температуры и влажности для систем вентиляции, отопления, диспетчеризации и прочих инженерных систем зданий и сооружений не включены в номенклатуру продукции, для которых предусмотрена обязательная сертификация (Постановление Правительства РФ № 982 01.12.2009 г.). Согласно 102-ФЗ от 26.06.2008 (ред. от 02.12.2013) "Об обеспечении единства измерений", датчики температуры, давления и влажности для систем HVAC не подлежат обязательному внесению в Реестр СИ. Продукция может быть внесена в Реестр средств измерения добровольно на основании ст. 12 102-ФЗ.

Области применения

ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.

Условия эксплуатации

• Закрытые взрывобезопасные помещения без агрессивных паров и газов.
• Температура окружающего воздуха: -40…+80 °С.
• Относительная влажность от 30 до 95 % без конденсации влаги.
• Атмосферное давление от 84 до 106,7 кПа.

Технические характеристики

Характеристика	Значение
Напряжение питания постоянного тока	14…30 В (номинальное значение 24 В)
Потребляемая мощность, не более	1,5 Вт
Канал измерения относительной влажности:
- диапазон измерения и преобразования	0...100 %
- предел допускаемой основной абсолютной погрешности измерений, не более	±4,0 %
Канал измерения температуры:
- диапазон измерения и преобразования	-40…+80 °С
- предел допускаемой основной абсолютной погрешности измерений, не более	±0,5 °С
Время готовности к работе после включения, не более	15 сек
Гарантийный срок эксплуатации	24 месяца

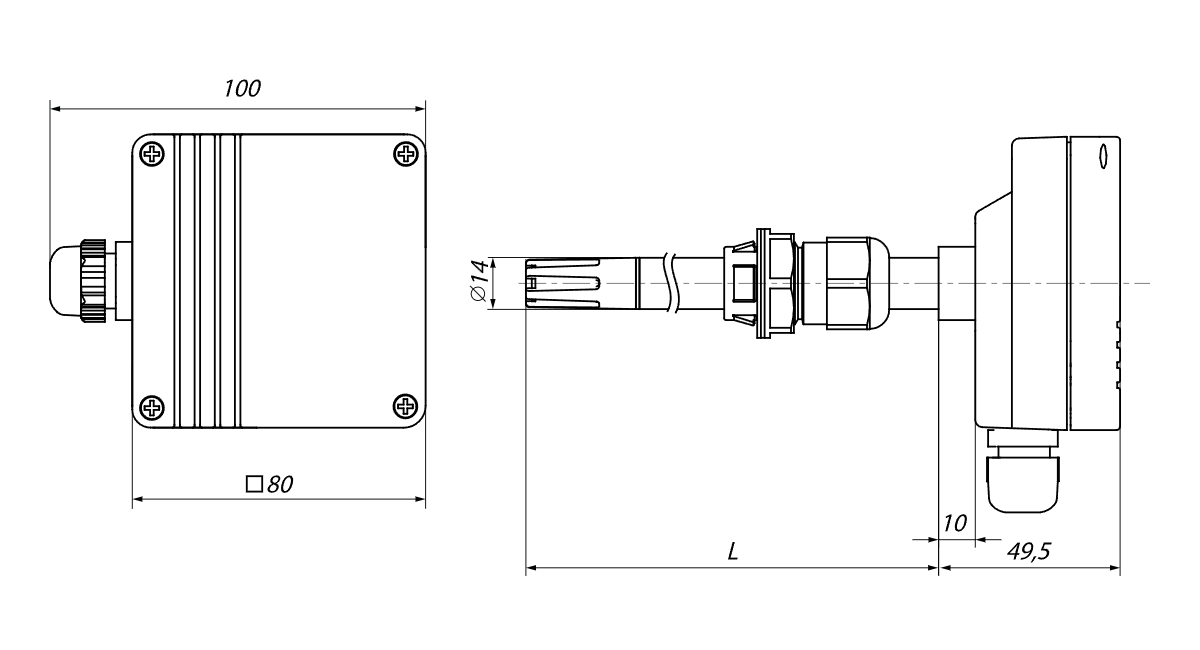

Габаритные и установочные размеры

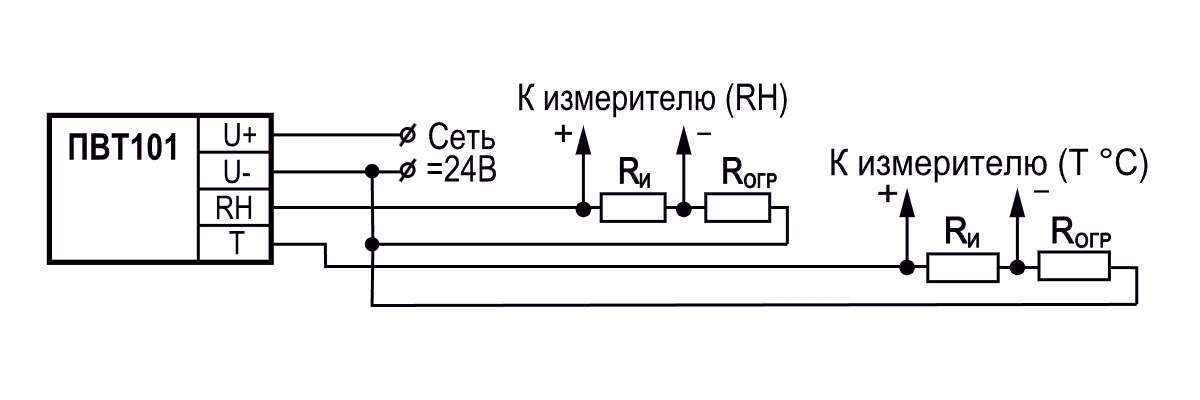

Схемы подключения

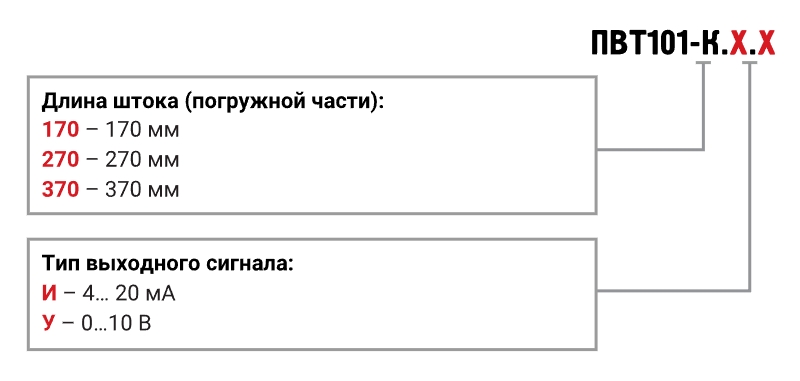

Модификации

Документация

Документация
Руководство по эксплуатации ПВТ101	pdf	1.09 MB
Сертификаты
Декларация о соответствии на ПВТ101	zip	0.94 MB

Комплектация

• Прибор
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Фиксатор
