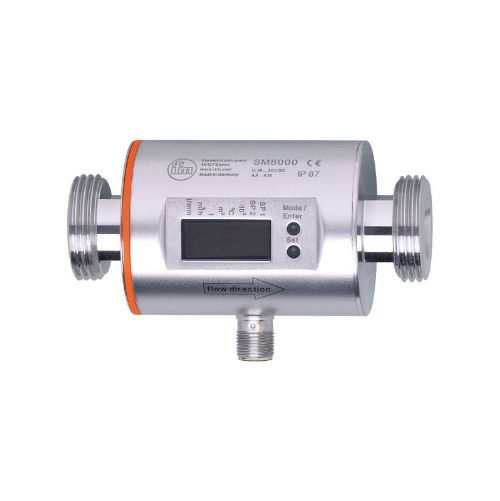

| Приложение |
|---|
| Применение | Суммирующая функция; для общепромышленного применения |
| Установка | подключение к трубе при помощи адаптера |
| Среда | Электропроводящие жидкости; Вода; жидкости на водной основе |
| Medien | | электропроводность: ≥ 20 µS/cm | | вязкость: < 70 mm²/s (40 °C) |
|
| Температура измеряемой среды [°C] | -10...70 |
| Предел прочности по давлению [bar] | 16 |
| Электронные данные |
|---|
| Рабочее напряжение [V] | 18...30 DC; (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | 95; (24 V) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 5 |
| Входы/выходы |
|---|
| Number of inputs and outputs | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Входы |
|---|
| Входы | сброс счетчика |
| Выходы |
|---|
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 200 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20; (масштабируемый) |
| Наиб.нагрузка [Ω] | 500 |
| Аналоговый выход по напряжению [V] | 0...10; (масштабируемый) |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки |
|---|
| Диапазон измерения | | 0,2...100 l/min | 0,01...6 m³/h |
|
| Диапазон индикации | | -120...120 l/min | -7,2...7,2 m³/h |
|
| Разрешение | |
| Точка срабатывания SP | | 0,7...100 l/min | 0,04...6 m³/h |
|
| Точка сброса rP | | 0,2...99,5 l/min | 0,01...5,97 m³/h |
|
| Начальная точка аналогового сигнала, ASP | |
| Конечная точка аналогового сигнала, АЕР | | 20...100 l/min | 1,2...6 m³/h |
|
| Ширина шага | |
| Контроль моментального расхода |
|---|
| Значение импульса | 0,00001...100 000 m³ |
| Длина импульса [s] | 0,0025...2 |
| Контроль температуры |
|---|
| Диапазон измерения [°C] | -20...80 |
| Разрешение [°C] | 0,2 |
| Точка срабатывания SP [°C] | -19,2...80 |
| Точка сброса rP [°C] | -19,6...79,6 |
| Aналоговая пусковая точка [°C] | -20...60 |
| Aналоговая конечная точка [°C] | 0...80 |
| с шагом в [°C] | 0,2 |
| Точность/ погрешность |
|---|
| Контроль скорости потока |
|---|
| Точность (в диапазоне измерения) | ± (0,8 % MW + 0,5 % MEW) |
| Повторяемость | ± 0,2% MEW |
| Контроль температуры |
|---|
| Точность [K] | ± 2,5 (Q > 5 l/min) |
| Время реакции |
|---|
| Контроль скорости потока |
|---|
| Время отклика [s] | 0,15; (dAP = 0) |
| Программируемое время задержки dS, dr [s] | 0...50 |
| Демпфирование коммутационного выхода dAP [s] | 0...5 |
| Контроль температуры |
|---|
| Динамика реакции срабатывания T05 / T09 [s] | T09 = 20 (Q > 5 l/min) |
| Программное обеспечение / Программирование |
|---|
| выбор параметров | Контроль скорости потока; расходомер; счетчик с предварительным набором; Контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый выход/выход по напряжению/импульсный выход; Задержка пуска; дисплей можно отключить; Дисплей |
| интерфейсы |
|---|
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| IO-Link ID прибора | 575 / 00 02 3f |
| Профили | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 5 |
| Условия эксплуатации |
|---|
| Температура окружающей среды [°C] | -10...60 |
| Температура хранения [°C] | -25...80 |
| Степень защиты | IP 67 |
| Испытания / одобрения |
|---|
| ЭMC | |
| Ударопрочность | | DIN IEC 68-2-27 | 20 г (11 ms) |
|
| Вибропрочность | | DIN IEC 68-2-6 | 5 г (10...2000 Hz) |
|
| MTTF [годы] | 145 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу |
| Механические данные |
|---|
| Вес [g] | 631 |
| материал | нерж. сталь (1.4404 / 316L); PBT-GF20; PC; FKM; TPE |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L); PEEK; FKM |
| Подключение к процессу | резьбовое соединение G 1 DN25 плоское уплотнение |
| Дисплеи / Элементы управления |
|---|
| Дисплей | | Дисплей | 6 x светодиод, зелёный (l/min, m³/h, l, m³, 10³, °C) | | Состояние выхода | 2 x светодиод, жёлтый | | Измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
| Примечания |
|---|
| Примечания | | MW = Измеренное значение | | MEW = Верхний предел диапазона измерения |
|
| Упаковочная величина | 1 шт. |
| электрическое подключение |
|---|
| Соединение | Разъем: 1 x M12; Contacts: позолоченый |
| диаграммы и графики |
|---|
| Потеря давления |  | dP | Потеря давления |
|---|
| Q | объёмный расход |
|---|
|
|---|
