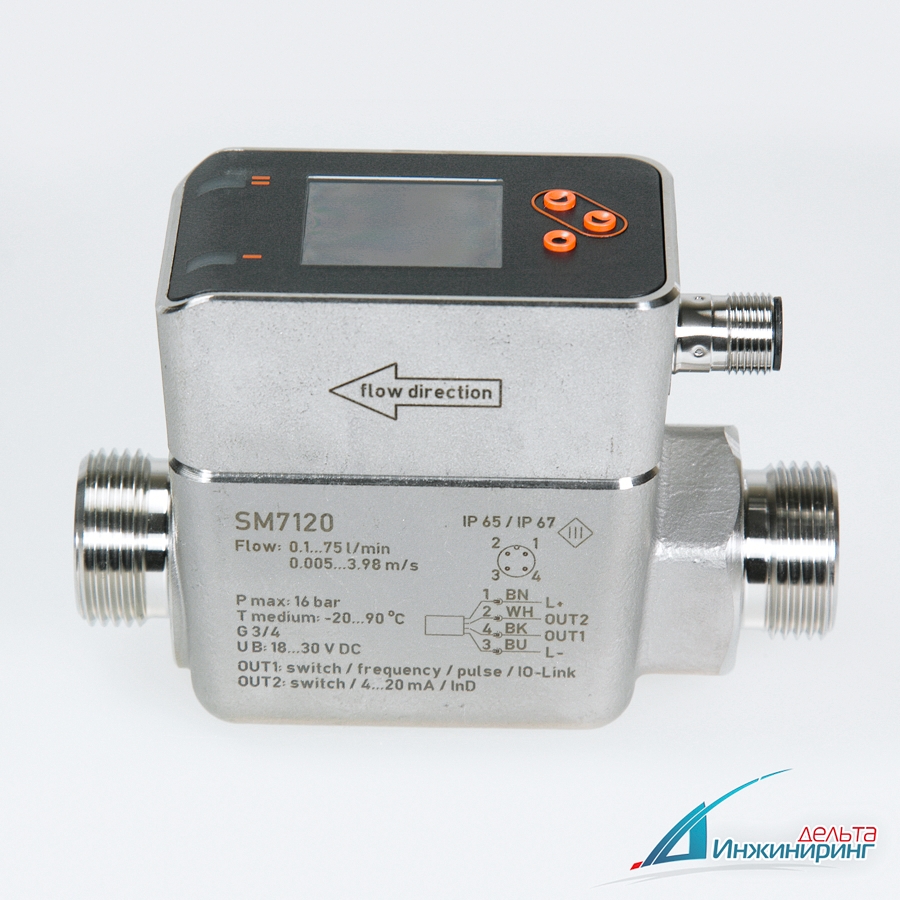

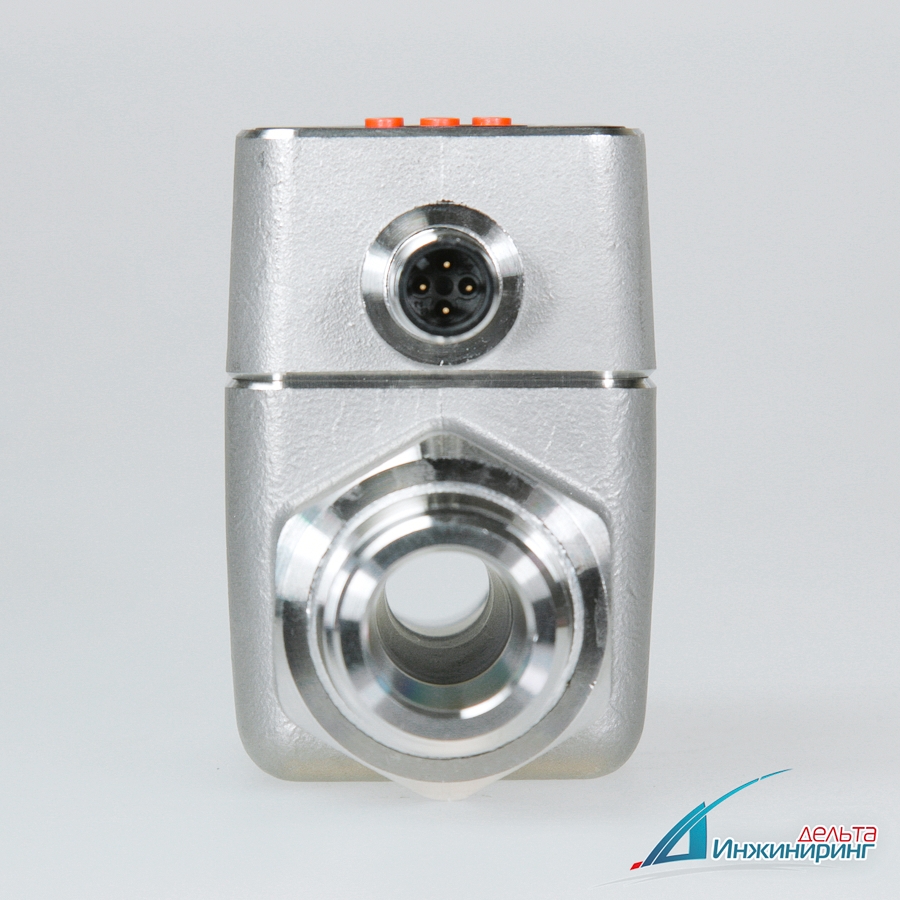

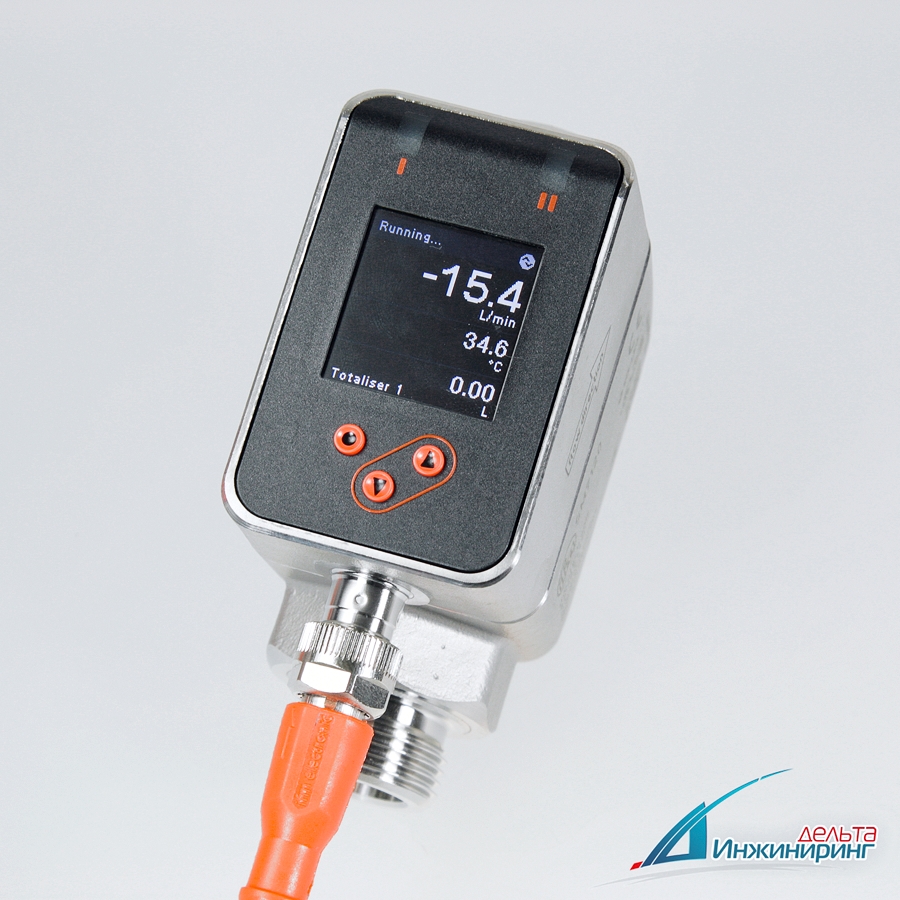

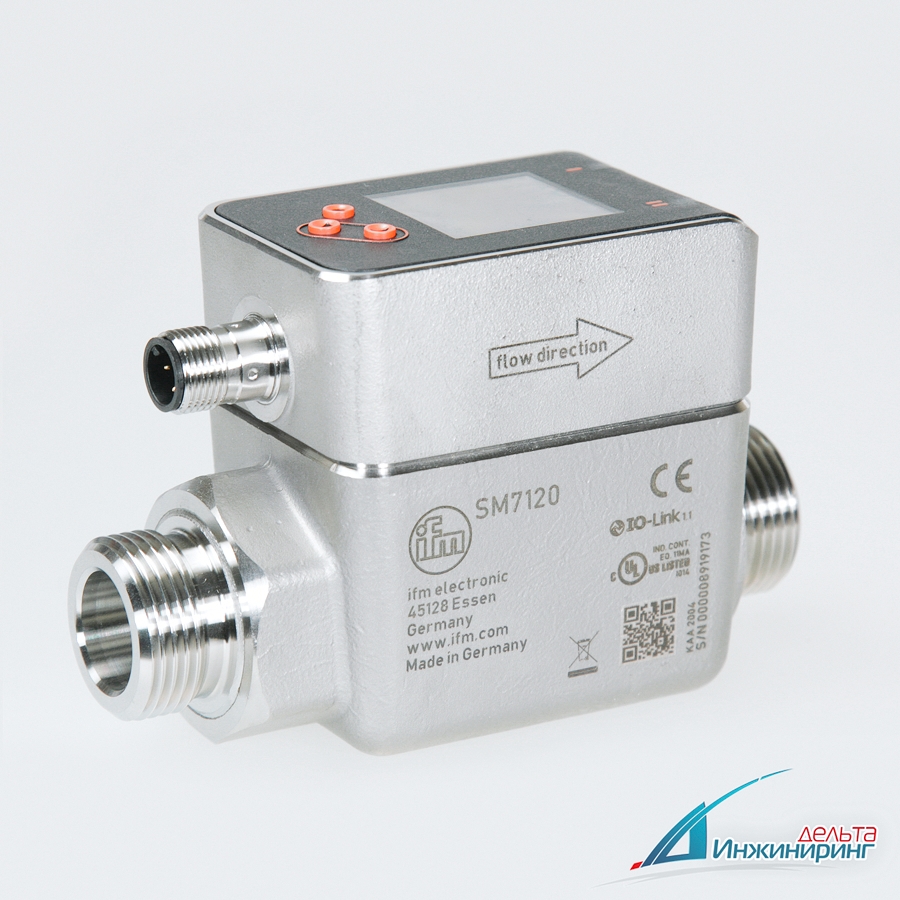

IFM SM7120 — Магнитно-индуктивный датчик потока

• Точное измерение потока, потребления и температуры среды
• Высокая точность, хорошая повторяемость и динамика измерений
• С коммутационным, аналоговым и импульсным выходом
• Четкий дисплей с изменением цвета дисплея красный/зеленый
• Длина входной и выходной трубы не требуется

Технические данные

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения [l/min]	0,1...75
Диапазон индикации [l/min]	-90...90
Подключение к процессу	G 3/4 DN20 плоское уплотнение
Приложение
Особенности	позолоченные контакты
Среда	Электропроводящие жидкости; Вода; жидкости на водной основе
Примечание к среде	Leitfähigkeit: ≥ 20 µS/cm Viskosität: < 70 mm²/s (40 °C)
Температура измеряемой среды [°C]	-20...90
Предел прочности по давлению [bar]	16
Электронные данные
Рабочее напряжение [V]	18...30 DC; (nach EN 50178, SELV, PELV)
Потребление тока [mA]	< 80
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Входы
Входы	сброс счетчика
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; частотный сигнал; (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	100
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4...20; (масштабируемый)
Наиб.нагрузка [Ω]	500
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения [l/min]	0,1...75
Диапазон индикации [l/min]	-90...90
Разрешение [l/min]	0,1
Точка срабатывания SP [l/min]	0,5...75
Точка сброса rP [l/min]	0,1...74,6
Начальная точка аналогового сигнала, ASP [l/min]	0...59,9
Конечная точка аналогового сигнала, АЕР [l/min]	15,1...75
Значение отсечки низкого расхода LFC [l/min]	0,1...3,8
Конечная точка частоты, FEP [l/min]	15,1...75
Частота на конечной точке FRP [Hz]	1...10000
Контроль моментального расхода
Длина импульса [s]	0,003...2
Значение импульса	0,001...99990000 I
Контроль температуры
Диапазон измерения [°C]	-20...90
Диапазон индикации [°C]	-42...112
Разрешение [°C]	0,1
Точка срабатывания SP [°C]	-19,6...90
Точка сброса rP [°C]	-20...89,6
Aналоговая пусковая точка [°C]	-20...68
Aналоговая конечная точка [°C]	2...90
С шагом в [°C]	0,1
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	± (0,8 % MW + 0,2 % MEW)
Повторяемость	± 0,2 % MEW
Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Время реакции
Контроль скорости потока
Задержка при запуске [s]	0...50
Время отклика [s]	< 0,25; (dAP = 0, T09)
Демпфирование коммутационного выхода dAP [s]	0...5
Контроль температуры
Время отклика [s]	15; (Q > 10 % MEW, T09)
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; Частотный выход; токовый/импульсный выход; Задержка пуска; дисплей можно отключить; Дисплей
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
IO-Link ID прибора	955 d / 00 03 bb h
Профили	Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	6
Условия эксплуатации
Температура окружающей среды [°C]	-20...60
Температура хранения [°C]	-25...80
Степень защиты	IP 65; IP 67
Испытания / одобрения
ЭMC	DIN EN 60947-5-9
Ударопрочность	DIN IEC 68-2-27 20 г (11 ms)
Вибропрочность	DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [годы]	114
Сертификат UL	Регистрационный номер UL I014 Номер файла UL E174189
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]	798
Материал	нерж. сталь (1.4408/316); нерж. сталь (1.4404 / 316L); PC; PBT+PC-GF30
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L); PEEK; углеродное волокно РЕЕК; EPDM; Centellen
Подключение к процессу	G 3/4 DN20 плоское уплотнение
Дисплеи / Элементы управления
Дисплей	Цветной дисплей 1,44", 128 x 128 пикселей 2 x светодиод, жёлтый
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12; Контакты: vergoldet
