| Приложение |
|---|
| Среда | Вода; гликолевые растворы; люфт; масла |
| Примечание к среде | | низковязкие масла с вязкостью: ≤ 40 mm²/s (40 °C) | | высоковязкие масла с вязкостью: > 40 mm²/s (40 °C) |
|
| Температура измеряемой среды [°C] | -20...90 |
| Предел прочности по давлению [bar] | 100 |
| MAWP (для применения в соответствии с CRN) [bar] | 100 |
| Электронные данные |
|---|
| Рабочее напряжение [V] | 18...30 DC |
| Потребление тока [mA] | < 100 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 10 |
| Входы/выходы |
|---|
| Количество входов и выходов | Количество аналоговых выходов: 2 |
| Выходы |
|---|
| Общее количество выходов | 2 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 2 |
| Аналоговый выход по току [mA] | 4...20; (масштабируемый) |
| Наиб.нагрузка [Ω] | 350 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки |
|---|
| Длина зонда L [mm] | 45 |
| Режим работы | относительный; абсолютно жидкий; абсолютно газообразный |
| Примечание к диапазону настройки | | Режим работы: относительный |
|
| Жидкие среды |
|---|
| Диапазон измерения [m/s] | 0,04...3 |
| Настройка параметров в пределах [m/s] | 0...6 |
| Газы |
|---|
| Диапазон измерения [m/s] | 2...100 |
| Настройка параметров в пределах [m/s] | 0...200 |
| Контроль температуры |
|---|
| Диапазон измерения [°C] | -20...90 |
| Разрешение [°C] | 0,2 |
| Aналоговая пусковая точка [°C] | -20...76 |
| Aналоговая конечная точка [°C] | 4...100 |
| С шагом в [°C] | 0,2 |
| Точность/ погрешность |
|---|
| Контроль скорости потока |
|---|
| Дрейф температуры [cm/s x 1/K] | 0,003 m/s x 1/K (< 20 °C; > 70 °C) |
| Макс.температурный градиент (скорость изменения темп. среды) [K/min] | 100 |
| Точность (в диапазоне измерения) | ± (7 % MW + 2 % MEW); (для относительного режима в диапазоне измерения с:; Вода: 20...70 °C; длинна впускной трубы: 1,5 m; DN25 (DIN 2448); положение установки в соответствии с инструкциями; Точность может отличаться для другой среды и монтажных положений.) |
| Повторяемость | 0,05 m/s; (Вода; Скорость потока: 0,05...3 m/s) |
| Контроль температуры |
|---|
| Дрейф температуры | ± 0,005 K/°C |
| Точность [K] | ± 0,3 / ± 1; (Вода; Скорость потока: 0,3...3 m/s / люфт; Скорость потока: > 10 m/s) |
| Время реакции |
|---|
| Контроль скорости потока |
|---|
| Время отклика [s] | 0,5; (T09; Вода; гликоль: 0,8 s; люфт: 7 s; масло: 1,8 s; каждый T09) |
| Контроль температуры |
|---|
| Динамика реакции срабатывания T05 / T09 [s] | 1,5 (T09); (Вода; Скорость потока: 0,3...3 m/s) |
| Программное обеспечение / Программирование |
|---|
| Выбор параметров | выбор среды; Демпфирование; Функция обучения; дисплей можно вращать и отключить; стандартная единица измерения; цвет рабочего значения |
| Условия эксплуатации |
|---|
| Температура окружающей среды [°C] | -40...80 |
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 65; IP 67 |
| Испытания / одобрения |
|---|
| ЭMC | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 ms) |
|
| Вибропрочность | | DIN EN 60068-2-6 | 20 г (10...2000 Hz) |
|
| MTTF [годы] | 180 |
| Сертификат UL | | Регистрационный номер UL | I004 |
|
| Механические данные |
|---|
| Вес [g] | 276 |
| Материал | нерж. сталь (1.4404 / 316L); нерж. сталь (1.4310 / 301); PBT-GF20; PBT-GF30 |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L); Прокладка: FKM |
| Подключение к процессу | резьбовое соединение M18 x 1,5 внутренняя резьба |
| Дисплеи / Элементы управления |
|---|

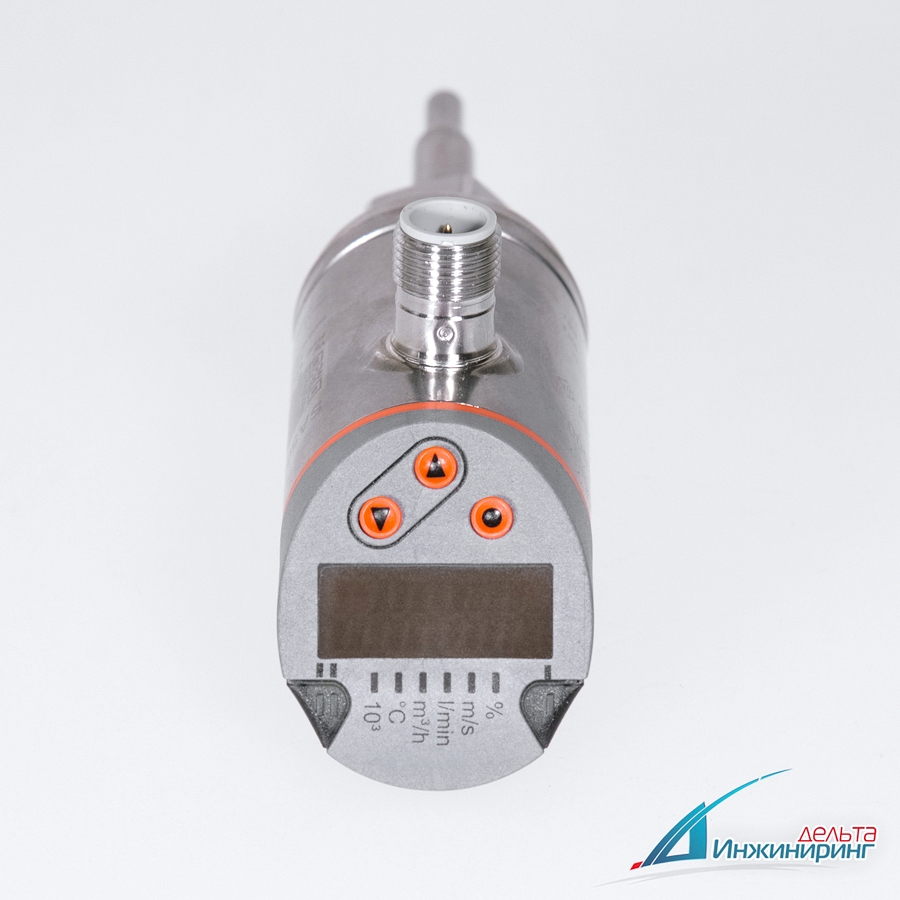

| Дисплей | | Дисплей | 6 x светодиод, зелёный (%, m/s, l/min, m³/h, °C, 10³) | | Измеренные значения | буквенно-цифровой дисплей, красный/зеленый 4-значный |
|
| Примечания |
|---|
| Примечания | | MW = Измеренное значение | | MEW = Верхний предел диапазона измерения |
|
| Упаковочная величина | 1 шт. |
| электрическое подключение |
|---|
| Соединение | Разъем: 1 x M12; Контакты: позолоченый |
