Экономичныйпреобразователь давления расплава
Исполнение данного преобразователя возможно в двух вариантах:
1. Экономичный преобразователь давления расплава с жестким стержнем PT124G-111 или PT124G-111T (со встроенной термопарой)

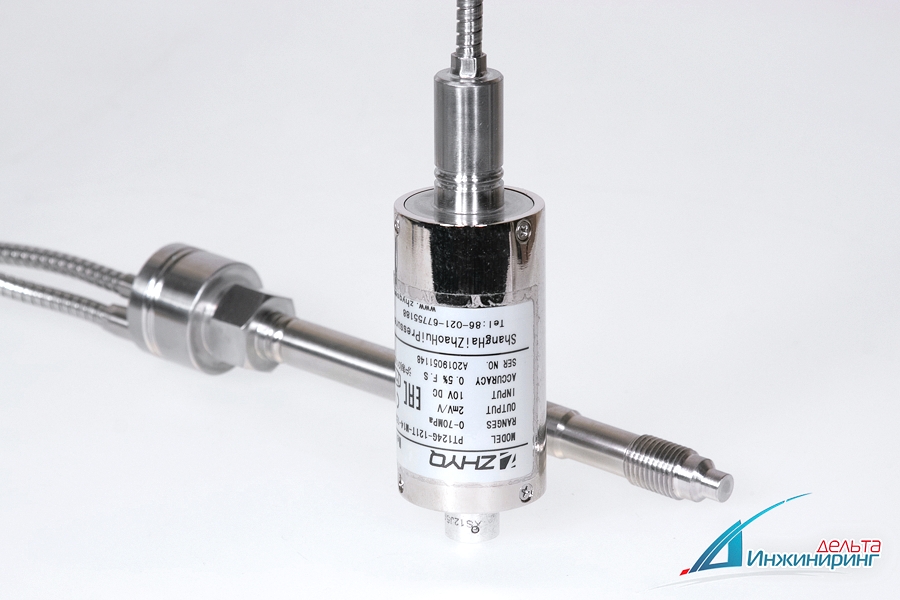

2. Экономичный преобразователь давления расплава с гибким стержнем PT124G-121 или PT124G-121T (со встроенной термопарой)
Датчики серии PT124G-111/PT124G-111T и PT124G-121/PT124G-121T – это бюджетные два варианта преобразователей производимые как с гибким стержнем в виде теплоизолированной трубки так и с жестким позволяющими работать с температурами до 400 ℃. Преобразователи давления расплава серий PT124G-111T и PT124G-121T оснащены датчиком температуры, что позволяет измерять давление и температуру одновременно.
Технические данные
| Модель | PT124G-121/PT124G-121T |
| Диапазон измерений | 0-3.5МПа; 0-150МПа (0-500psi; 0-20000psi) |
| Избыточное давление | 1.5×FSO |
| Суммарная погрешность | ±1.0% FSO, ± 1.5% FSO (включая линейность, повторяемость и гистерезис) |
| Выходной сигнал | 2мВ/В; 3.33мВ/В |
| Входное напряжение | 10В постоянного тока |
| Повторяемость | ±0.2%FSO |
| Сопротивление моста (вход) | 345 Ом (мин.) |
| Сопротивление моста (выход) | 350 Ом±10% |
| Внутренняя калибровка | 80% FSO ±1% |
| Сопротивление изоляции | 200 МОм при 100В постоянного тока |
| Макс. температура диафрагмы | 400 ℃ |
| Момент при монтаже | 500 дюймов·фунт (макс.) |
| Материал мембраны | Нержавеющая сталь 15-5 PH с покрытием |
| Тип термопары | J, K, E, PT100 |
| Электрическое соединение | 5-ти контактный разъем |
| Технологическое соединение | M14×1.5, 1/2-20UNF, M18×1.5 (или по требованию клиента) |
