ПРОМА ТНМ-Эт-8м — Тягонапоромер электрический

Тягонапорметр электрический ТНМ-Эт-8м.
ПРЕДНАЗНАЧЕНЫ для непрерывного преобразования значений избыточного давления (разрежения) воздуха и нейтральных газовых сред в унифицированный токовый сигнал (4-20)мА и (0-5)мА, переключением DIP переключателя, и использование его для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.

Рабочая среда – газ, воздух

- непрерывное преобразование измеряемого значения давления в унифицированный токовый сигнал;
-  универсальное питание 220В или 24В.

► Технические характеристики:

Модель	Предел измеряемого давления, Па
ТНМ-ЭТ-8м	+80
ТНМ-ЭТ-12,5м	+125
ТНМ-ЭТ-25м	+250

Параметр	Значение
Предел допустимой основной погрешности, %	+ 1 %
Значения выходного сигнала постоянного тока, выбирается потребителем переключением DIP переключателя, мА	4-20 0-5
Напряжение питания	"220В, 50Гц или =24В
Нагрузочное сопротивление прибора с выходом 4-20, Ом	от 1 до 750
Нагрузочное сопротивление датчика с выходом 0-5, Ом:	от 1 до 2500
Температура окружающей среды, °С	от -25 до +50
Степень защиты, (код IP)	IP54
Габаритные размеры, мм	150 х 125 х 60
Масса, кг, не более	0,5

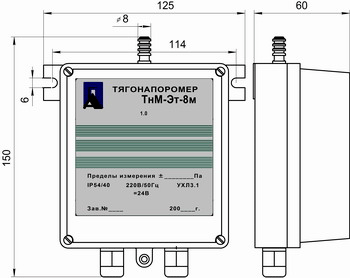

► Габаритные и установочные размеры





► Схема внешних подключений





ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Тягонапоромер ТНМ-ЭТ-8М ТУ 311-04671174.173-95
Сертификат об утверждении типа средств измерений RU.C.065.A №19070
