Реле перепада давления ДРДЭ предназначен для индикации и коммутации электрических цепей при выходе действительного значения избыточного, вакуумметрического давления, перепада давлений (модель ДРДЭ-хх-ДД), давления-разрежения (тягонапоромер модель ДРДЭ-хх-ДИВ), за пределы диапазона, задаваемого двумя независимыми уставками.

ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, в системах вентиляции, в системах защиты и сигнализации горелочных устройств и в других отраслях

Рабочая среда – воздух, природный газ, нейтральные газы

- Независимость задания пределов 2-я уставками.
- Фильтрация колебаний давлений.
- Большие допустимые перегрузки.
- Высокая точность настройки (гистерезис – 1 % от номинального давления).
- При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.

► Исполнения

Модель	Рабочий диапазон (уставки)		Перегрузка, кПа
	кПа	мм. вод. ст.
ДРДЭ-0,25-ДД	0-0,25	0-25	10
ДРДЭ-0,5-ДД	0-0,5	0-50	50
ДРДЭ-2,5-ДД	0-2,5	0-250	50
ДРДЭ-10-ДД	0-10	0-1000	100
ДРДЭ-50-ДД	0-50	0-5000	250
ДРДЭ-100-ДД	0-100	0-10000	250
ДРДЭ-0.125-ДИВ	+0.125	+12.5	10
ДРДЭ-0.25-ДИВ	+0.25	+25	10

► Технические характеристики

Предел допустимой основной погрешности, %		+ 1
Гистерезис (прямой-обратный ход), не более, %		1
Пределы перенастройки, %		от 5 до 100
Выходные сигналы		переключающиеся "сухие" (беспотенциальные) контакты электромагнитного реле
Допустимый ток на контактах выходных реле при напряжении ~220В частотой 50 Гц и 30В постоянного тока, не более А		2
Время срабатывания реле, не более, с		2
Напряжение питания, (постоянный или переменный ток), В:		24
Допустимая перегрузка выходов - "сухой контакт"		"220В, 1А; =30В, 2 А
Быстродействие, с. не более		1
Климатическое исполнение		УХЛ3.1.
Рабочая температура окружающей среды, °С		от - 40 до +60
Степень защиты		IP54
Габаритные размеры, мм: длина х ширина х высота		160 х 94 х 44
Масса, кг, не более		0,3

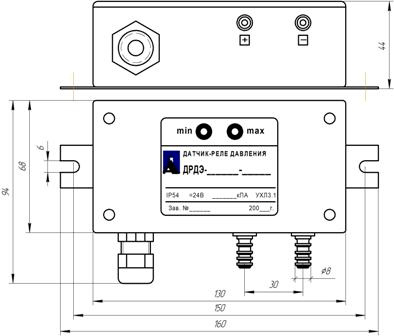

► Габаритные и установочные размеры

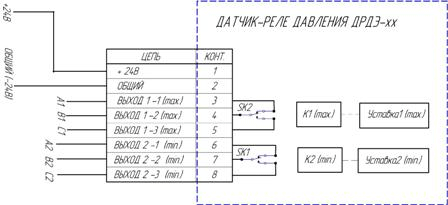

► Схема внешних подключений


Элементы индикации и управления:
  - индикатор max, срабатывания реле при достижении максимального уровня давления;
  - индикатор min, срабатывания реле при достижении минимального уровня давления;
  - резистор maxиmin, установки пределов срабатывания;
  - схема контактов реле на съемной лицевой панели прибора;

Выходной сигнал — две пары переключающихся «сухих» контактов электромагнитного реле. Одна пара срабатывает при достижении верхнего предела давления, другая пара — при достижении нижнего предела давления.

При стандартной настройке: соотношение уставок Р2>Р1

Давление Р	Уставка Р1 "min"	Уставка Р2 "max"	Состояние реле К2	Состояние реле К1
Р < P1	Р1	Р2	Включено*	Отключено
Р1 < Р < P2	Р1	Р2	Отключено	Отключено
Р > P2	Р1	Р2	Отключено	Включено**

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Реле перепада давления ДРДЭ-0.25
