ПРОМА ДРДМ — Реле давления типа

Реле давления типа ДРД-м представляют собой регулируемые компактные реле давления для установки в системах автоматики котельных агрегатов, газогорелочных устройствах, вентиляционных установках и установках для кондиционирования воздуха.

Рабочая среда – воздух, природный газ, нейтральные газы.

Служат для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданный параметр давления (точка переключения) устанавливается с помощью регулировочного лимба со шкалой

Принцип действия
Принцип действия основан на изменении силы, создаваемой давлением контролируемой среды на чувствительный элемент, силой упругой деформации пружины.
Переключающий механизм реагирует на избыточное давление. При повышении или понижении заданного значения давления производится включение, выключение или переключение в электрической цепи.


► Технические характеристики:

Макс. рабочее давление	50кПа
Соединение для подачи давления	Стандартная конструкция: По центру на нижней стороне корпуса G1/4 - внутренняя резьба по ISO 228 Специальная конструкция: Дополнительно G1/4 - внутренняя резьба сбоку с правой стороны
Измерительное соединение	В металлический корпус встроен штуцер для измерения давления ?9
Температурный диапазон	Температура окружающей среды от -15 °C до +70 °C Температура рабочей среды от -15 °C до +70 °C Температура хранения от -30 °C до +80 °C
Материал узлов	Корпус: Алюминий, литьем под давлением. Полиамид Мембрана: маслобензостойкая резина
Напряжение при переключении	Перем. ток мин.24В макс.250 В Пост. ток мин. 24В макс. 48 В
Электрическое соединение	Электрический разъем для штепсельной розетки, 3-хфазный, изолированный, без заземления
Класс защиты	IP 54
Диапазон регулирования	?+10% отклонение от точки переключения относительно заданного значения, настройка при падающем давлении, мембрана в вертикальном положении

► Допустимый диапазон токов нагрузки

Коммутируемое напряжение	Тип нагрузки
	Активная	Индуктивная
24В, 50Гц	0,02-6А	0,02-2 А
250В, 50Гц	0,02-6 А	0,02-2 А
24В, пост. ток	0,02-1 А	0,02- 1 А
48В, пост. ток	0,02-1 А	0,02- 1 А

► Пределы измерений

Тип	Диапазон регулирования, кПа	Перепад давления переключения, кПа
ДРДм-0,3	0,07-0,3	0,07
ДРДм-1	0,25-1	0,1
ДРДм-5	0,5-5	0,25
ДРДм-15	0,5-15	1,5

► Габаритные и установочные размеры

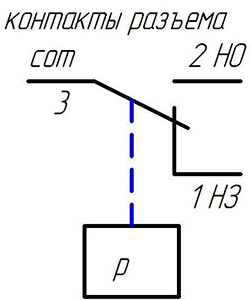

Переключательная функция

При возрастающем давлении:
1 НЗ размыкается
2 НО замыкается

При падающем давлении:
1 НЗ замыкается
2 НО размыкается
