ПРОМА ИДМ выносные — Измерители давления

Измеритель давления многофунциональный с выносными датчиками.
Предназначен для непрерывного измерения значений:
- вакуумметрического давления (ДВ)
- избыточного давления (ДИ), а также неагрессивных жидких сред (ДИ(Ж))
- перепада давлений воздуха и нейтральных газовых сред (ДД)

ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции, контроля газовых фильтров, счетчиков и в других отраслях.

Состоит из преобразователя ПРОМА-ИДМ(в) и выносных датчиков давления.

- Расширенный диапазон давлений и измеряемых сред.
- Возможность установки датчика на расстоянии от измерителя до 50 м.

Рабочая среда – газ, воздух, неагрессивные жидкие среды для ДИ(Ж).


Преобразователь ПРОМА-ИДМ(В)-4х (Щитовое исполнение)


Преобразователь ПРОМА-ИДМ(В)-4х (Настенное исполнение)

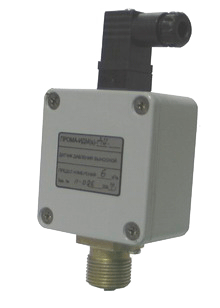

Датчик выносной ПРОМА-ИДМ(В)-ДИ, ДВ, ДИВ, ДИ(Ж)

► Габаритные и установочные размеры

Датчик выносной ПРОМА-ИДМ(в)-ДИ, ДВ, ДИВ


Датчик выносной ПРОМА-ИДМ(в)-ДД


► Схема внешних подключений



Схема подключения ПРОМА-ИДМ(В)-4Х




Схема подключения ПРОМА-ИДМ(В)

R – нагрузка токового выхода (суммарная – не более 500 Ом),
К1, К2 – реле постоянного или переменного тока типа РП-23, РП-25, РПЛ-122, 8Э12 и их аналоги с током управляющей обмотки не более 0,1А,
А1 – преобразователь интерфейса RS-232 / RS-485 c гальванической развязкой типа ADAM-4520,
А2 – ПЭВМ РС с программным обеспечением для SCADA системы,
G1,G2 – источники напряжения от 5 до 220В постоянного или переменного тока, в зависимости от типа реле,
G3 – источники постоянного тока 24В с допустимым током 0,2А на один прибор

► Технические характеристики:

№п/п	Тип	Модель	Предел измерений кПа	Перегрузка кПа	Рабочее давление кПа
1.	Измеритель вакуумметрического давления	ИДМ-ДВ(В)-2,5	- 2,5	- 50
2.		ИДМ-ДВ(В)-4	- 4,0	- 50
3.		ИДМ-ДВ(В)-6	- 6,0	- 50
4.		ИДМ-ДВ(В)-10	- 10	- 50
5.		ИДМ-ДВ(В)-16	- 16	-100
6.		ИДМ-ДВ(В)-25	- 25	-100
7.		ИДМ-ДВ(В)-40	- 40	-100
8.	Измеритель избыточного давления	ИДМ-ДИ(В)-0,25	+0,25	+20
9.		ИДМ-ДИ(В)-0,6	+0,6	+20
10.		ИДМ-ДИ(В)-1	+1,0	+20
11.		ИДМ-ДИ(В)-1,6	+1,6	+20
12.		ИДМ-ДИ(В)-2,5	+2,5	+50
13.		ИДМ-ДИ(В)-4	+4	+50
14.		ИДМ-ДИ(В)-6	+6	+50
15.		ИДМ-ДИ(В)-10	+10	+50
16.		ИДМ-ДИ(В)-16	+16	+100
17.		ИДМ-ДИ(В)-25	+25	+100
18.		ИДМ-ДИ(В)-40	+40	+100
19.		ИДМ-ДИ(В)-60	+60	+200
20.		ИДМ-ДИ(В)-100	+100	+200
21.		ИДМ-ДИ(В)-160	+160	+400
22.		ИДМ-ДИ(В)-200	+200	+400
23.	Измеритель избыточного давления газа и жидкости	ИДМ-ДИ(В)-6 кгс/см2	+6 кгс/см2	+5000
24.		ИДМ-ДИ(В)-10 кгс/см2	+ 1 0 кгс/см2	+5000
25.		ИДМ-ДИ(В)-16 кгс/см2	+16 кгс/см2	+5000
26.		ИДМ-ДИ(В)-25 кгс/см2	+25 кгс/см2	+5000
27.	Измеритель вакуумметрического и избыточного давления ПРОМА-ИДМ(В)-ДИВ	ИДМ-ДИВ(В)-0,08	+ 0,08	+ 20
28.		ИДМ-ДИВ(В)-0,125	+ 0,125	+ 20
29.		ИДМ-ДИВ(В)-0,25	+ 0,25	+ 20
30.		ИДМ-ДИВ(В)-0,8	+ 0,8	+ 20
31		ИДМ-ДИВ(В)-2	+ 2	+ 20
32		ИДМ-ДИВ(В)-5	+ 5	+ 100
33		ИДМ-ДИВ(В)-12,5	+ 12,5	+ 100
34		ИДМ-ДИВ(В)-20	+ 20	+ 100
35	Измеритель разности давлений ПРОМА-ИДМ(В)-ДД или	ИДМ-ДД(В)-0,1	0,1	+ 20	300/600
36		ИДМ-ДД(В)-0,16	0,16	+ 20	300/600
37		ИДМ-ДД(В)-0,25	0,25	+ 20	300/600
38		ИДМ-ДД(В)-0,6	0,6	+ 20	300/600
39		ИДМ-ДД(В)-1	1,0	+ 20	300/600
40		ИДМ-ДД(В)-1,6	1,6	+ 20	300/600
41		ИДМ-ДД(В)-2,5	2,5	+50	75/600
42.		ИДМ-ДД(В)-4,0	4,0	+50	75/600
43.		ИДМ-ДД(В)-6,0	6,0	+50	75/600
44.		ИДМ-ДД(В)-10	10	+50	75/600
45.		ИДМ-ДД(В)-16	16	+100	200/600
46.		ИДМ-ДД(В)-25	25	+100	200/600
47.		ИДМ-ДД(В)-40	40	+100	200/600

КОМПЛЕКТ ПОСТАВКИ
Преобразователь и один из датчиков

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Измеритель давления ПРОМА-ИДМ(В)-4Х-ДВ-2.5 ТУ 4212-031-04880601-04
Сертификат об утверждении типа средств измерений RU.C.065.A №19810
Разрешение на применение Ростехнадзора № РРС 00-21219
