ПРОМА ДДМ-03 — Датчик-реле избыточного давления, разряжения

Датчик давления ДДМ-03 предназначен для преобразования избыточного давления (ДИ), разрежения (ДВ) и разности давлений (ДД) воздуха, нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА.

Датчик может быть использован для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.

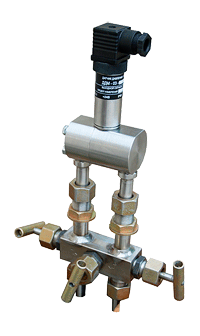

                       ДДМ-03-ДД



► Технические характеристики:

Тип	Модель	ПределизмеренийкПа	ПерегрузкакПа	РабочеедавлениеМПа	Рабочая среда
ДатчикдавленияДДМ-03-ДИ	ДДМ-03-40 ДИ	40	80		Газ,жидкость
	ДДМ-03-60 ДИ	60	120
	ДДМ-03-100 ДИ	100	200
	ДДМ-03-160 ДИ	160	320
	ДДМ-03-250 ДИ	250	500
	ДДМ-03-400 ДИ	400	800
	ДДМ-03-600 ДИ	600	1200
	ДДМ-03-1000 ДИ	1000	2000
	ДДМ-03-1600 ДИ	1600	3200
	ДДМ-03-2500 ДИ	2500	5000
ДатчикдавленияДДМ-03-ДВ	ДДМ-03-40 ДВ	-40	-100
	ДДМ-03-60 ДВ	-60	-100
	ДДМ-03-100 ДВ	-100	-100
ДатчикДавленияДДМ-03-ДД	ДДМ-03-4 ДД	4	+70/-35	0 - 2,5
	ДДМ-03-6 ДД	6	+70/-35	0 - 2,5
	ДДМ-03-6,3 ДД	6,3	+70/-35	0 - 2,5
	ДДМ-03-10 ДД	10	+70/-35	0 - 2,5
	ДДМ-03-16 ДД	16	+70/-35	0 - 2,5
	ДДМ-03-25 ДД	25	+70/-35	0 - 2,5
	ДДМ-03-40 ДД	40	+150/-70	0 - 2,5
	ДДМ-03-60 ДД	60	+150/-70	0 - 2,5
	ДДМ-03-63 ДД	63	+150/-70	0 - 2,5
	ДДМ-03-100 ДД	100	+700/-350	0 - 2,5
	ДДМ-03-160 ДД	160	+700/-350	0 - 2,5
	ДДМ-03-250 ДД	250	+700/-350	0 - 2,5
	ДДМ-03-400 ДД	400	+1400/-700	0 - 2,5
	ДДМ-03-600 ДД	600	+1400/-700	0 - 2,5
	ДДМ-03-630 ДД	630	+1400/-700	0 - 2,5
	ДДМ-03-1000 ДД	1000	+2500/-1000	0 - 2,5
	ДДМ-03-1600 ДД	1600	+2500/-1000	0 - 2,5
	ДДМ-03-2500 ДД	2500	+2500/-1000	0 - 2,5

► Основные технические характеристики датчика давления ДДМ-03

Предельные значения выходного сигнала постоянного тока, мА	4 - 20
Напряжение питания датчика,постоянный ток, В	= 24+6
Нагрузочное сопротивление датчика должно быть в пределах:	от 1 до 500
Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала, не более ДИ, ДВДД	+0,5 1+
Вариация выходного сигнала не превышает половины абсолютного значения предела допускаемой основной погрешности или в % от диапазона измерения датчика, не более	0,25
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более	+0,05
Потребляемая датчиком мощность, Вт не более	0,5
Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69	от - 40°С до 60°С
Температура рабочей среды опционально	от - 40°С до 85°С от - 40°С до 125°С
Степень защиты по ГОСТ 14254-80	IP65
Наработка на отказ, час	200000
Масса, кг не более	0,3
Габаритные размеры, мм ДДМ-03ДИ ДДМ-03ДД	128 х 52,5 143 х 79

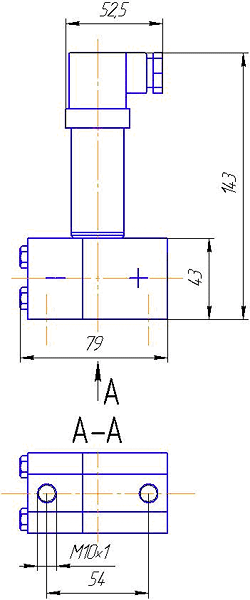

► Габаритные и установочные размеры



                    ДДМ-03 ДД



                   ДДМ-03 ДИ

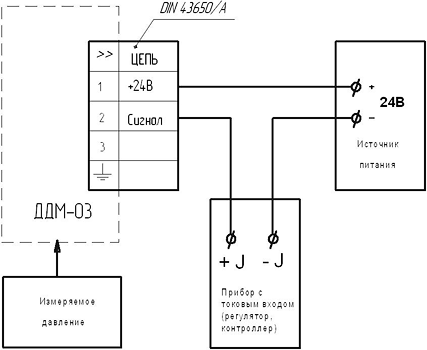

► Схема подключений
