ПРОМА ДДМ — Датчик давления

Датчик давления ДДМ предназначен для непрерывного преобразования значений избыточного (ДДМ-ДИ) давления, избыточного давления и разрежения (ДДМ-ДИВ) в стандартный токовый сигнал (4-20)мА и (0-5)мА;

ИСПОЛЬЗУЕТСЯ в системах автоматического контроля, регулирования и управления технологическими процессами теплоэнергетике, системах вентиляции и других отраслях.

-  Многодиапазонность, каждая модель датчика имеет четыре диапазона измерения и два диапазона значений выходного сигнала (4-20 мА и 0-5 мА). Потребитель имеет возможность переключения на выбранный диапазон.
- Отсутствие дополнительной калибровки при переключении диапазонов.
- Отсутствие специальных источников питания.
- Произвольное пространственное положение, возможность монтажа на щите или на объекте (трубе).
- Стабильность метрологических характеристик.

► Технические характеристики:

Модель	Предел измеряемого давления, кПа (кг/см	Допустимая перегрузка, кПа	Рабочая среда
ДДМ-2500ДИ	2500 (25)	5000	воздух, природный газ, нейтральные жидкости
	1600 (16)
	1000 (10)
	600 (6)
ДДМ- 200ДИ	200	400	воздух, природный газ
	160
	100
	60
ДДМ- 200ДИЖ	200	400	воздух, природный газ, нейтральные жидкость
	160
	100
	60
ДДМ- 40ДИ	40,0	200	воздух, природный газ
	25,0
	16,0
	10
ДДМ-10ДИ	10.0	75	воздух, природный газ
	6.0
	4.0
	2.5
ДДМ-2.5ДИ	2.5	10	воздух, природный газ
	1.6
	1.0
	0.6
ДДМ-0,25ДИВ	+0,25	+1	воздух, природный газ
	+0,125
	+0,08
	+0,05

Примечание
1. Пределы измерения давлений и значение выходного сигнала в каждой модели выбираются и переключаются потребителем, для этого необходимо снять крышку с корпуса датчика.
2. Исходное положение переключателей, если это не оговорено в заявке, соответствует максимальному диапазону модели и выходному сигналу (0 – 5) мА.

Предел допустимой основной погрешности,%	+ 1
Значения выходного сигнала постоянного тока, мА:
код 42	4-20
код 05	0-5
Напряжение питания, В:
постоянный ток	36/24+ 1
переменный ток	24+ 3
Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА, Ом:
при питании постоянным током напряжением 36В	0 - 1000
при питании постоянным током напряжением 24В или переменным током напряжением 24В (трансформатор)	0 - 500
Нагрузочное сопротивление датчика с выходным сигналом (0-5)мА,: Ом	0 - 2500
Температура окружающей среды, °С	от -25 до +55
Дополнительная температурная погрешность на каждые 10 °С изменения температуры в пределах рабочего диапазона, %, не более	0,5
Потребляемая мощность, Вт, не более	1,5
Степень защиты, (код IP)	IP54
Габаритные размеры, мм : длина х ширина х высота	108х58х41/108х98х34
Масса, кг, не более	0,6/0.8

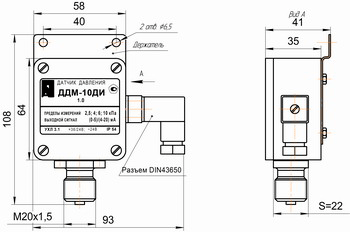

► Габаритные и установочные размеры

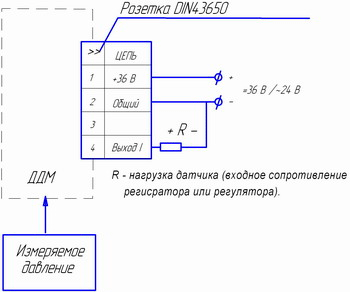

► Схема внешних подключений



ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Датчик давления ДДМ-2,5ДИ ТУ4212-030-27831671-00
Сертификат об утверждении типа измерения RU.C.065.A №8824/1
