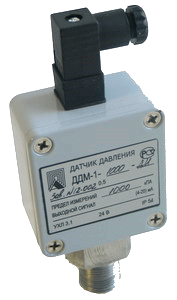

ПРОМА ДДМ-1 — Датчик давления

Датчик давления ДДМ-1 предназначен для непрерывного преобразования значений избыточного давления газа, воды, водяных паров, масла в стандартный токовый сигнал (4-20)мА.
Датчик может быть использован в системах автоматического контроля, регулирования и управления технологическими процессами теплоэнергетике, системах вентиляции и других отраслях.

► Технические характеристики:

Модель	Предел измеряемого давления, кПа (кГ/см 2)	Допустимая перегрузка, кПа (кГ/см 2)	Основная погрешность, %
ДДМ-1-2500	2500 (25)	5000 (50)	0,5; 1,0
ДДМ-1-1600	1600 (16)	3000 (30)
ДДМ-1-1000	1000 (10)	2000 (20)
ДДМ-1-600	600 (6)	1200 (20)
ДДМ-1-400	400 (4)	800 (8)
ДДМ-1-250	250 (2,5)	500 (5)
ДДМ-1-160	160 (1,6)	300 (3)

Предел допустимой основной погрешности, %	+ 0.5 / + 1
Значения выходного сигнала постоянного тока, мА: (код 42)	4-20
Напряжение питания, постоянный ток, В:	18-35
Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА, Ом:
при питании постоянным током напряжением 24В	0 - 500
Температура окружающей среды, °С	от +5 до +55
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, %, не более	0,2
Потребляемая мощность, Вт, не более	0,8
Степень защиты	IP54
Габаритные размеры, мм : длина х диаметр	80 х 32
Масса, кг, не более	0,2

► Габаритные и установочные размеры

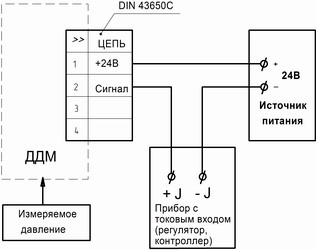

► Схема внешних подключений




ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Датчик давления ДДМ-1, предел измерения 2500кПа, класс 0,5
