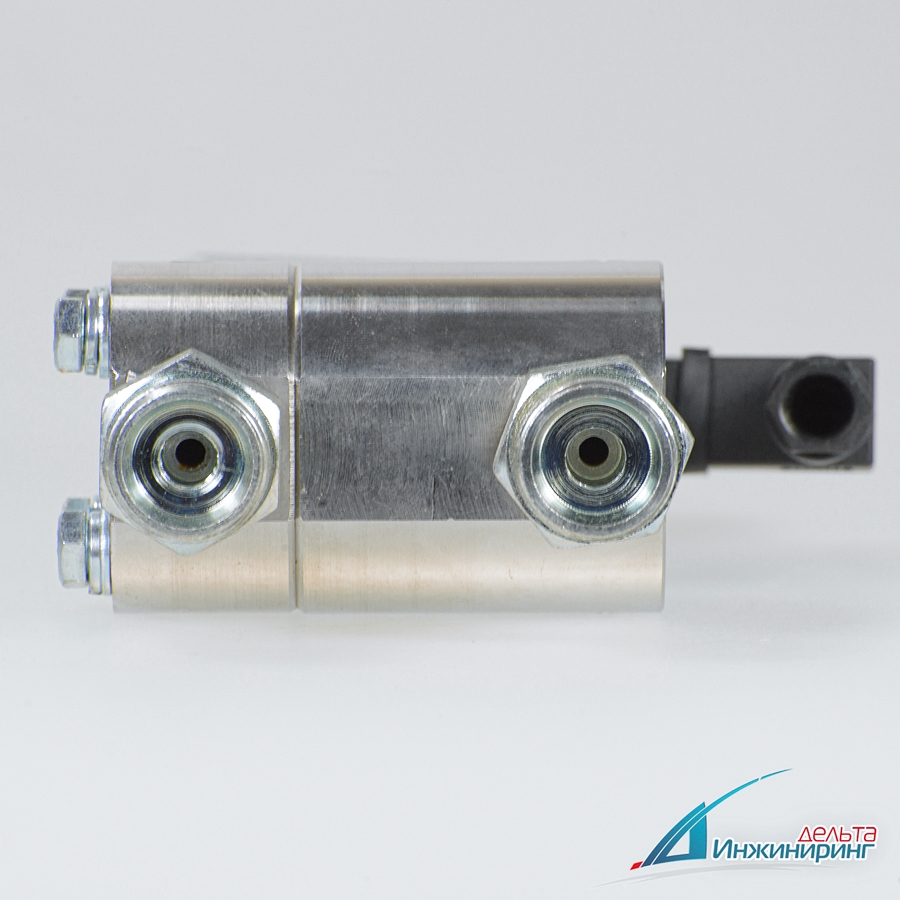

ПРОМА ДДМ-03-МИ — Датчик давления многопредельный с индикацией

Предназначен для преобразования избыточного давления (ДИ), разрежения (ДВ), избыточного давления и разрежения (ДИВ) абсолютного давления (ДА), разности давлений (ДД) в стандартный токовый сигнал (4-20)мА И отображения текущего значения на цифровом табло. Датчик имеет исполнение общепромышленное и взрывозащищенное. Датчики исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» - искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х»

Рабочая среда - воздух, нейтральные газы, вода, масло


► Технические характеристики:

Предельные значения выходного сигнала постоянного тока, мА			4 - 20
Напряжение питания датчика, постоянный ток, В			= 24+6
Нагрузочное сопротивление датчика должно быть в пределах:			от 1 до 500
Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала
для 2-х верхних пределов измерения			+0,5
для нижнего предела измерения			+1
Вариация выходного сигнала не превышает половины абсолютного значения предела допускаемой основной погрешности или в % от диапазона измерения датчика, не более			0,25
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более
- для моделей ДДМ-03-ДИ (ДВ, ДИВ, ДА)-МИ			plusmn;0,10
- для моделей ДДМ-03-ДД-МИ			+0,20
Потребляемая датчиком мощность, Вт не более			0,5
Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69			от - 10°С до 80 °С
опционально			от - 40 °С до 80 °С
Температура рабочей среды
ДДМ-03-ДИ (ДВ, ДИВ, ДА)-МИ (опционально)			от - 40 °С до 85 °С (от - 40 °С до 125 °С)
ДДМ-03-ДД-МИ (опционально)			от 0 °С до 125 °С (от - 40 °С до 125 °С)
Степень защиты по ГОСТ 14254-80			IP54
Наработка на отказ, час			200000
Масса, кг не более			0,5

► Габаритные и установочные размеры

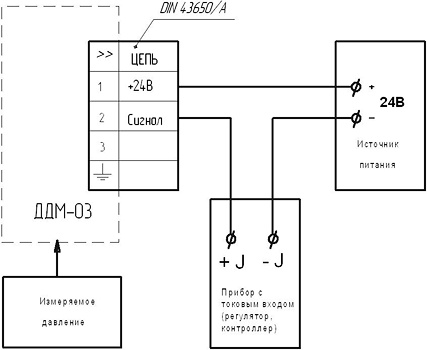

► Схема подключений




► Исполнения:

Тип	Модель	Предел измерений кПа	Перегрузка кПа	Рабочее давление >МПа	Рабочая среда
Датчик давления ДДМ-03-ДИ-МИ ДДМ-03-ДИ-МИ-Ех	ДДМ-03-2,5ДИ-МИ ДДМ-03-2,5ДИ-МИ-Ех	2,5 1,6 1	10		Газ
	ДДМ-03-4ДИ-МИ ДДМ-03-4ДИ-МИ-Ех	4 2,5 1,6	10
	ДДМ-03-10ДИ-МИ ДДМ-03-10ДИ-МИ-Ех	10 6 4	75
	ДДМ-03-40ДИ-МИ ДДМ-03-40ДИ-МИ-Ех	40 25 16	200
	ДДМ-03-160ДИ-МИ ДДМ-03-160ДИ-МИ-Ех	160 100 60	400		Газ, жидкость
	ДДМ-03-600ДИ-МИ ДДМ-03-600ДИ-МИ-Ех	600 400 250	1200
	ДДМ-03-2500ДИ-МИ ДДМ-03-2500ДИ-МИ-Ех	2500 1600 1000	5000
Датчик давления ДДМ-03-ДВ-МИ ДДМ-03-ДВ-МИ-Ex	ДДМ-03-100ДВ-МИ ДДМ-03-100ДВ-МИ-Ex	0-(-100) 0-(-60) 0-(-40)	-100
Датчик давления ДДМ-03-ДИВ-МИ ДДМ-03-ДИВ-МИ-Ex	ДДМ-03-0,25ДИВ-МИ ДДМ-03-0,25ДИВ-МИ-Ex	+0,25 +0,125 +0,08	+1		Газ
	ДДМ-03-5ДИВ-МИ ДДМ-03-5ДИВ-МИ-Ех	+5 +3 +2	+20
	ДДМ-03-30ДИВ-МИ ДДМ-03-30ДИВ-МИ-Ех	+30 +20 +12,5	+100
Датчик давления ДДМ-03-ДА-МИ ДДМ-03-ДА-МИ-Ex	ДДМ-03-250ДА-МИ ДДМ-03-250ДА-МИ-Ex	250 160 100	500
	ДДМ-03-600ДА-МИ ДДМ-03-600ДА-МИ-Ex	600 400 250	1200
Датчик давления ДДМ-03-ДД-МИ ДДМ-03-ДД-МИ-Ех	ДДМ-03-2,5ДД-МИ ДДМ-03-2,5ДД-МИ-Ех	2,5 1,6 1	+20/-20	0 - 0,6
	ДДМ-03-10ДД-МИ ДДМ-03-10ДД-МИ-Ех	10 6,3 4	+70/-35	0 - 2,5	Газ, жидкость
	ДДМ-03-40ДД-МИ ДДМ-03-40ДД-МИ-Ех	40 25 16	+150/-70 +70/-35 +70/-35
	ДДМ-03-160ДД-МИ ДДМ-03-160ДД-МИ-Ех	160 100 63	+700/-350 +700/-35 +150/-70
	ДДМ-03-630ДД-МИ ДДМ-03-630ДД-МИ-Ех	630 400 250	+1400/-700 +1400/-700 +700/-350
	ДДМ-03-2500ДД-МИ ДДМ-03-2500ДД-МИ-Ех	2500 1600 1000	+2500/ -1000

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Датчик давления ДДМ-03-ДД-МИ-Ех
