ОВЕН РД50-ДИ — механическое реле давления для систем тепло- и водоснабжения

ОПИСАНИЕ

КОММЕНТАРИИ

СНЯТ С ПРОИЗВОДСТВА!

ОВЕН РД50-ДИ представляет собой механическое перекидное реле давления со штуцером G1/4” из меди в корпусе с повышенной пылевлагозащитой. Цельнотянутый сильфон из нержавеющей стали гарантирует продолжительную и устойчивую работу устройства. Контактная группа с повышенным содержанием меди обеспечивает отсутствие «залипаний» при длительном использовании на большие токи. Высокая скорость срабатывания контактной группы исключает возможность искрения. Степень пылевлагозащиты корпуса IP65 позволяет использовать реле в помещениях с повышенной влажностью и конденсатом. Настраиваемый дифференциал реле работает на понижение.

Реле предназначено для контроля достижения давлением пороговых значений в различных системах: контроль холостого хода питающих и циркуляционных насосов, обеспечение оптимального напора воды в системе водоснабжения, контроль наполнения ресивера компрессора, управление подпиткой системы ИТП, ЦТП из обратного трубопровода и многие другие.

Основные характеристики

Контролируемое давление – избыточное от 0,007 до 1,4 МПа.
Настраиваемый гистерезис (на понижение) – от 0,07 до 0,40 МПа.
Коммутируемый ток – AC до 400 В 16 А / DC до 220 В 50 мА.
Температура рабочей среды – от -40 до +100 °С.
Степень защиты корпуса и электроразъема реле – IP65.
Присоединение к процессу – штуцер G1/4”.
Перегрузочная способность – до 1,7 МПа.

Технические характеристики

Наименование параметра	Значение

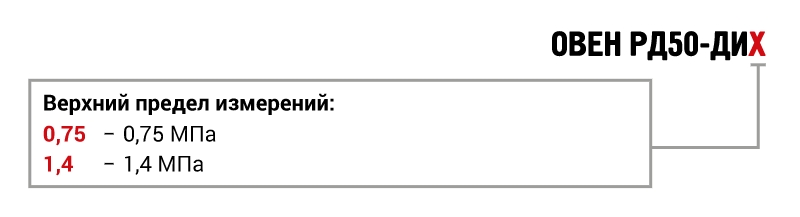

	РД50-ДИ0,75	РД50-ДИ1,4
Общие характеристики
Рабочая среда	Жидкости (в том числе техническая вода), пар, газы, парогазовые и газовые смеси
Диапазон задаваемой уставки давления	0…0,75 МПа	0,2…1,4 МПа
Дифференциал	0,07...0,4 МПа
Максимальное рабочее давление	1,7 МПа
Штуцер подсоединения к измеряемой среде	G ¼
Подключение сигнальных проводов	К винтовым клеммам прибора
Диаметр подключаемого трехжильного кабеля	3...8 мм
Сопротивление изоляции (питание- корпус), не менее	20 МОм
Управляющий выход	Однополюсный перекидной контакт SPDT
Электрическая нагрузка на контактную систему

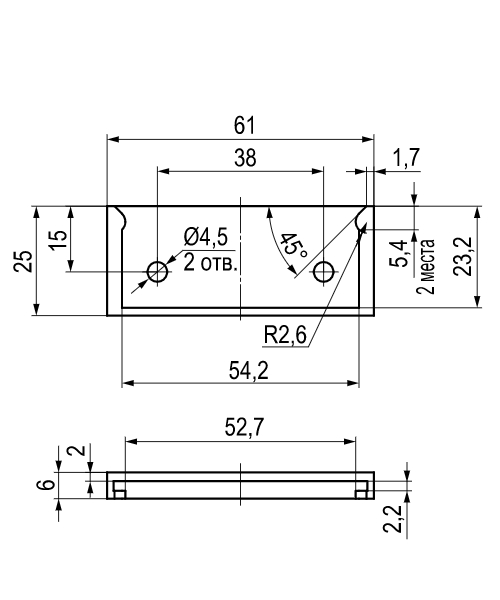

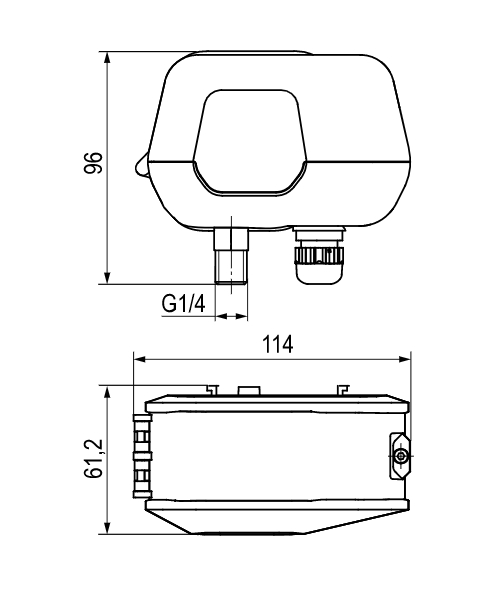

Конструктивные параметры
Расположение оси крепежного отверстия прибора	Вертикально
Степень защиты по ГОСТ 14254	IP65
Масса прибора, не более:
– без упаковки	350 г
– в упаковке	450 г
Характеристики надежности
Срок службы, не менее	10 лет
Условия эксплуатации
Температура рабочей среды	–40...+100 °С
Температура окружающей среды	–40....+65 °С
Относительная влажность, не более	80 % (при +25 °С)
Атмосферное давление	84...106,7 кПа
